Ürün Tanıtımı & Kullanım Alanları

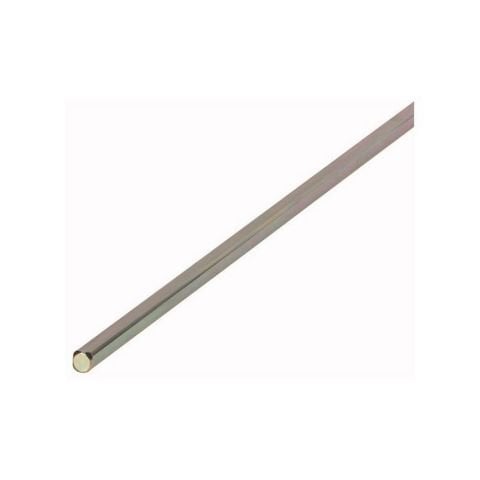

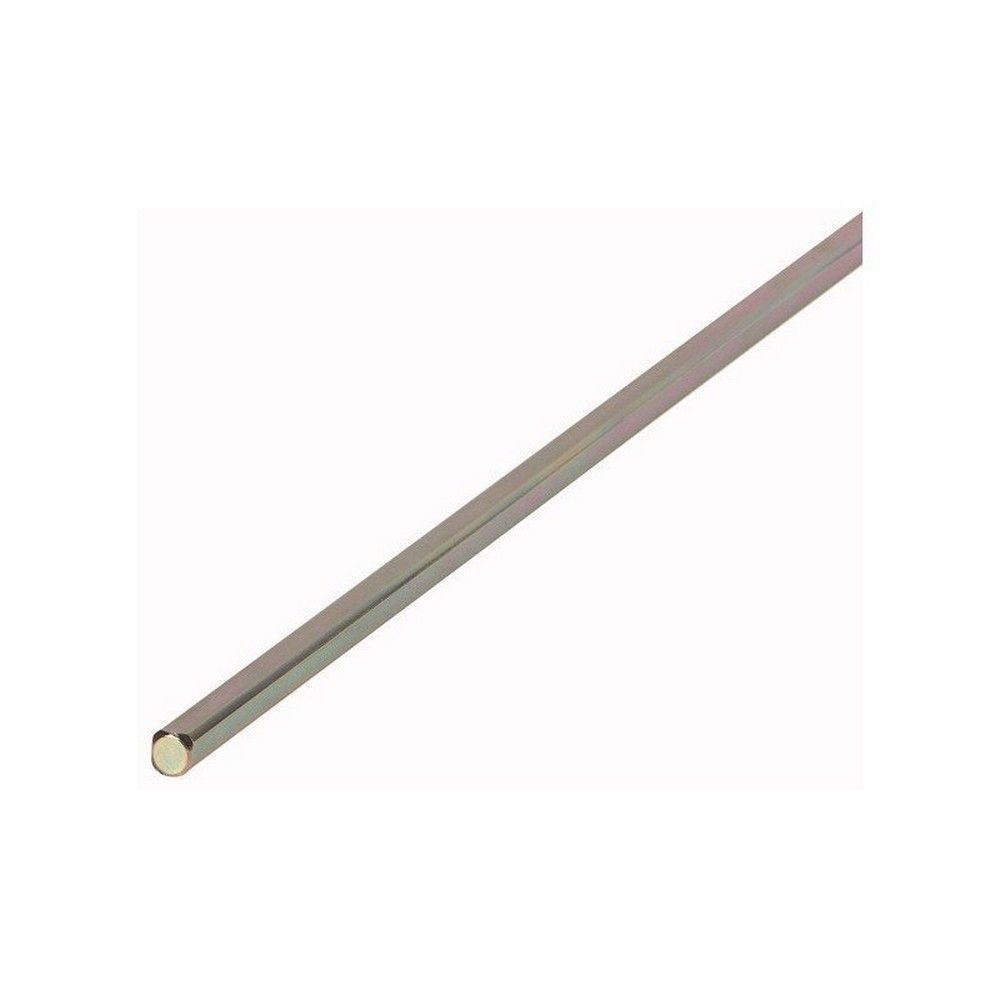

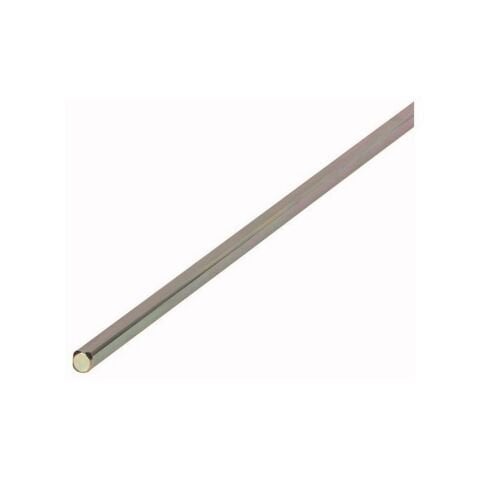

EATON 261234 Uzatma Şaftı, NZM3/4-XV4 model koduyla kompakt şalterin döner kumanda hareketini pano kapağına aktarmak için kullanılan mekanik bir aksesuardır. Özellikle derin dağıtım panolarında ve kapı kuplajlı döner kumanda kullanılan endüstriyel tesis, makine panosu ve ana dağıtım uygulamalarında tercih edilir.

Bu Uzatma Şaftı, NZM3 ve NZM4 gövde sınıfındaki uyumlu kompakt şalterlerle birlikte çalışır. 225 mm standart uzunluğu projeye göre kısaltılabildiği için pano içi yerleşim, kapak mesafesi ve kumanda ekseni daha hassas şekilde ayarlanabilir. Ürün elektriksel koruma sağlamaz; şalter kumandasının mekanik aktarımını tamamlar.

Öne Çıkan Üstün Özellikler & Avantajları

• 400 mm’ye kadar pano montaj derinliğinde kullanım imkânı sağlar.
• 225 mm standart uzunluk, uygulamaya göre kesilerek ayarlanabilir.
• 12x12 mm kesit, uyumlu döner kumanda bağlantılarında rijit mekanik aktarım sunar.
• NZM3/4 sınıfı kompakt şalterlerle birlikte pano kapağından kumanda çözümü oluşturur.
• Tek parça şaft olarak sevk edilir ve pano imalatında hızlı montaj avantajı sağlar.
• IEC, UL/CSA ve RoHS uygunluk bilgileri bulunan üretici ürünü olarak sunulur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Uzatma Şaftı montajından önce kompakt şalter gövdesi, kapı kuplajlı döner kumanda ve pano kapağı arasındaki eksen mesafesi ölçülmelidir. Şaft kısaltılacaksa kesim sonrası çapaklar tamamen temizlenmeli, döner hareketin zorlanmadığı kontrol edilmeli ve bağlantı elemanları üretici montaj talimatına göre sıkılmalıdır. Pano kapağı ile şalter arasındaki mekanik hizasızlık, kumanda sertliğine ve aksesuarın gereksiz yük altında çalışmasına neden olabilir.

Sıkça Sorulan Sorular

Uzatma Şaftı hangi kompakt şalterlerle uyumludur?

Ürün; NZM3, NZM4, PN3, PN4, N3, N4 ve ilgili N(S)3-N(S)4 gövde ölçülerindeki uyumlu kompakt şalter ve döner kumanda düzeneklerinde kullanılmak üzere tasarlanmıştır. Sipariş öncesinde şalter gövde ölçüsü ve döner kumanda aksesuarı birlikte kontrol edilmelidir.

Ürünün uzunluğu ve pano montaj derinliği nedir?

Standart şaft uzunluğu 225 mm’dir. Üretici verisine göre 400 mm’ye kadar maksimum montaj derinliği için kullanılır ve gerekli uygulamalarda projeye uygun ölçüde kısaltılabilir.

Montaj sırasında nelere dikkat edilmelidir?

Şaft, uyumlu kapı kuplajlı döner kumanda ile aynı eksende hizalanmalıdır. Kesim yapılacaksa çapaklar temizlenmeli, şaftın dönme hareketi zorlanmadan kontrol edilmeli ve montaj enerjisi kesilmiş panoda gerçekleştirilmelidir.

Ürün orijinal mi ve garanti süreci nasıldır?

Ürün mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edilir. Sevkiyat öncesinde ürün kodu, model bilgisi ve ambalaj uygunluğu kontrol edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON 261234 Uzatma Şaftı, mağazamız stoklarından orijinal ürün güvencesiyle hazırlanır. Ürün, üretici ürün kodu ve EAN bilgisi kontrol edilerek adınıza faturalı şekilde sevk edilir. Pano imalatı ve saha montajı için ihtiyaç duyulan teknik uyumluluk kontrollerinde uzman ekibimiz destek sunar.
