Ürün Tanıtımı & Kullanım Alanları

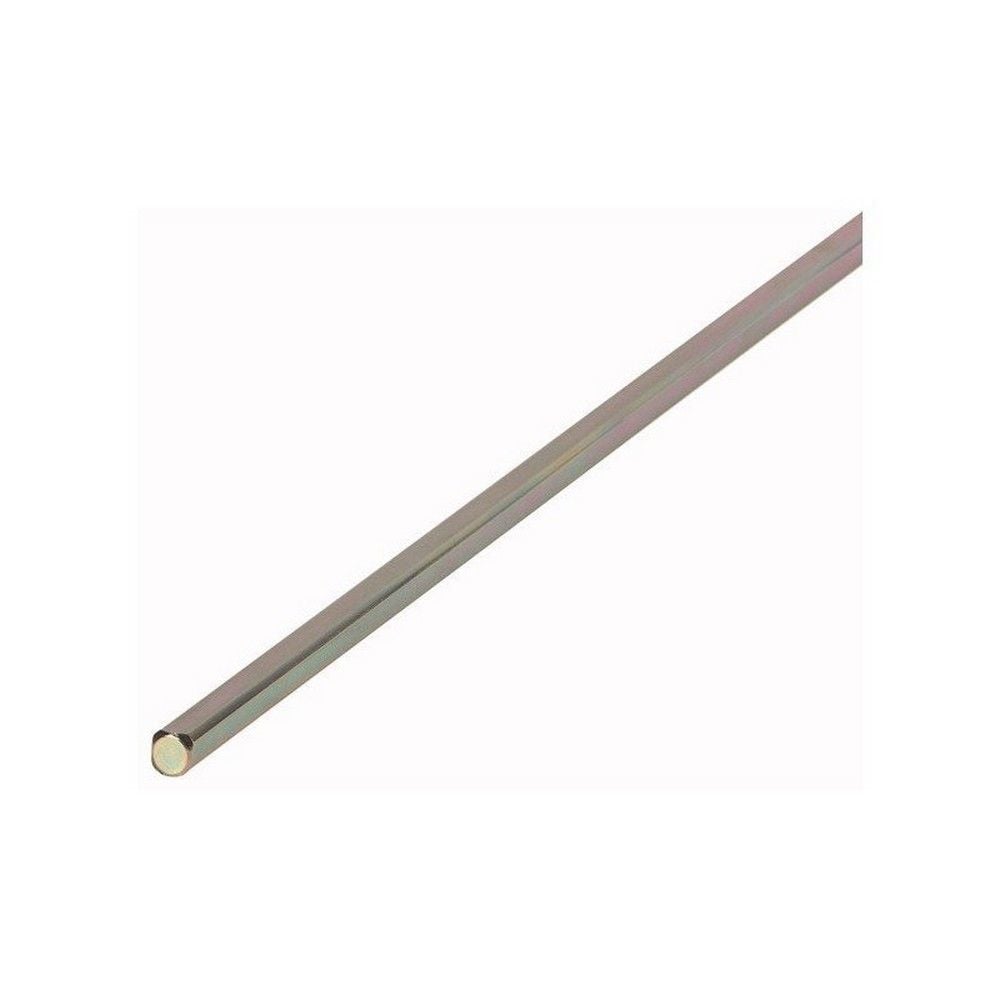

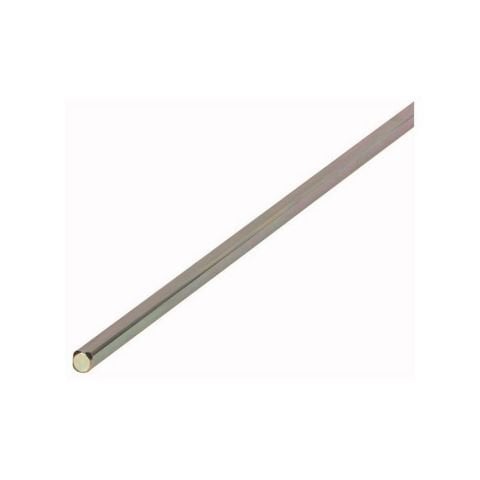

EATON NZM1/2-XV4 Uzatma Şaftı, NZM1 ve NZM2 kompakt şalterlerin pano kapağı veya kabin kapısı üzerinden döner kumanda ile işletilmesini sağlayan mekanik aktarma aksesuarıdır. 290 mm standart uzunluğu, 8 x 8 mm kare kesiti ve 400 mm’ye kadar maksimum montaj derinliği sayesinde kompakt şalterlerin kapak bağlantılı kumanda uygulamalarında kullanılır.

Uzatma Şaftı; enerji dağıtım panoları, makine kumanda panoları, endüstriyel tesis panoları ve saha tipi MCCB uygulamalarında döner kapı kolu ile şalter gövdesi arasındaki mekanik bağlantıyı oluşturur. Ürün, NZM1 ve NZM2 çerçeve grubuna uygun döner kumanda aksesuarlarıyla birlikte değerlendirilmelidir.

Öne Çıkan Üstün Özellikler & Avantajları

• Kesilebilir uzunluk: Uzatma Şaftı 290 mm uzunluğundadır ve pano ölçüsüne göre gerekli boyda kesilebilir.
• Geniş montaj mesafesi: Uygun kapı bağlantılı kumanda ile 400 mm’ye kadar montaj derinliklerinde kullanılabilir.
• Kare kesitli mekanik aktarım: 8 x 8 mm kesit, döner kumanda hareketinin şalter mekanizmasına aktarılmasını sağlar.
• Geniş uyumluluk: NZM1, NZM2, PN1, PN2, N(S)1 ve N(S)2 serileriyle kullanılabilir.
• Standartlara uygunluk: Ürün IEC, UL/CSA ve RoHS uygunluk bilgileriyle kataloglanmıştır.
• Profesyonel pano uygulaması: Kapak üzerinden güvenli açma-kapama kumandası oluşturulmasına yardımcı olur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Montaj sırasında Uzatma Şaftı, döner kapı kolu ve kompakt şalter kumanda mili aynı eksende hizalanmalıdır. Kesim ölçüsü belirlenirken pano kapağı, kapak sacı, iç montaj plakası ve şalterin konumu birlikte değerlendirilmelidir. Kesim sonrasında çapaklar temizlenmeli, mekanik sıkışma oluşturmayacak şekilde takılmalı ve şalterin açık, kapalı ile açtırılmış konumları kapak kapalıyken test edilmelidir. Elektriksel bağlantı veya bakım öncesinde tesisin enerjisi kesilmeli ve yetkili personel tarafından kontrol yapılmalıdır.

Sıkça Sorulan Sorular

Uzatma Şaftı hangi ürünlerle uyumludur?

NZM1 ve NZM2 kompakt şalterlerin yanı sıra PN1, PN2, N(S)1 ve N(S)2 serileriyle kullanılabilir. Döner kapı kolu seçimi mutlaka şalter çerçevesine göre yapılmalıdır.

Ürün 400 mm uzunluğunda mıdır?

Hayır. Fiziksel şaft uzunluğu 290 mm’dir; 400 mm ifadesi uygun uygulamalarda izin verilen maksimum montaj derinliğini belirtir.

Şaft kesilerek kullanılabilir mi?

Evet. Pano ölçüsüne göre gerekli uzunlukta kesilebilir. Kesim sonrası çapak temizliği ve eksen hizası kontrolü mekanik güvenilirlik açısından önemlidir.

Ürün orijinal ambalajlı ve faturalı mı gönderilir?

Mağazamızdan temin edilen ürünler orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Üretici veya distribütör garanti süreçleri ürün kodu üzerinden yürütülür.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamızda sunulan Uzatma Şaftı, EATON ürün kodu 261232 ve EAN 4015082612320 bilgileriyle kontrol edilerek hazırlanır. Ürün orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti süreçlerine uygun şekilde sevk edilir. Pano projenizde doğru döner kapı kolu ve montaj derinliği seçimi için sipariş öncesinde teknik ekibimizden destek alabilirsiniz.
