Ürün Tanıtımı & Kullanım Alanları

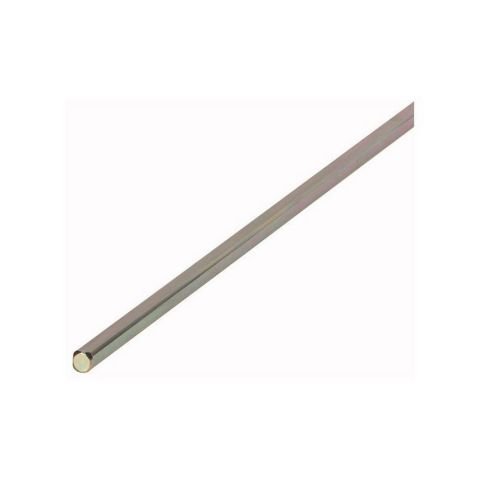

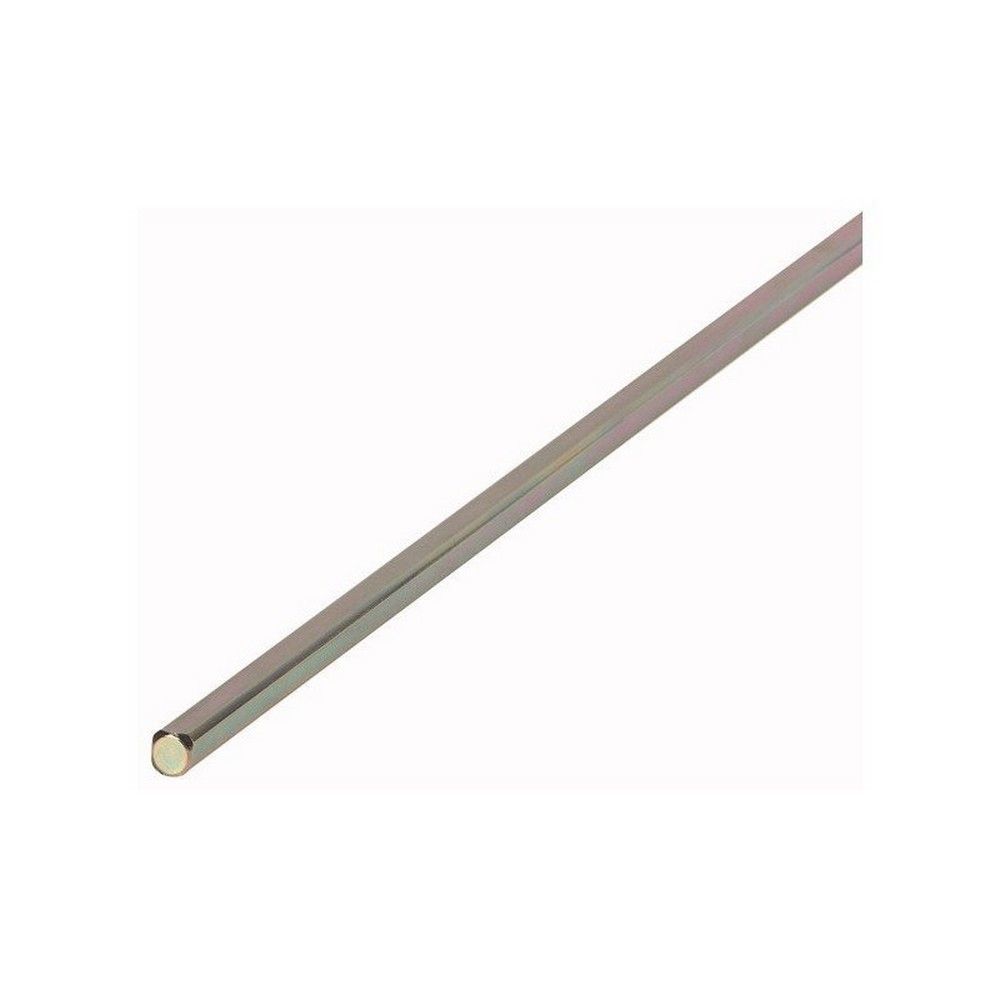

EATON 260193 Uzatma Şaftı, NZM3 ve NZM4 kompakt şalterlerin kapalı pano kapağı üzerinden mekanik olarak kumanda edilmesini sağlayan bir aksesuardır. NZM3/4-XV6 model kodlu ürün; derin dağıtım panoları, endüstriyel enerji dağıtım kabinleri, jeneratör panoları, makine besleme panoları ve anahtarlama sistemlerinde kullanılır. 600 mm’ye kadar montaj derinliğini destekleyen yapı, kompakt şalter ile pano kapağı arasındaki mekanik aktarım mesafesini düzenler.

Uzatma Şaftı, 425 mm standart uzunluğu sayesinde farklı pano ölçülerine uyarlanabilir. Ürün, NZM3(-4), PN3(-4), N(S)3(-4), NZM4(-4) ve N(S)4(-4) çerçeve gruplarıyla kullanılmak üzere tasarlanmıştır. Elektriksel anahtarlama yapmaz; döner kumanda mekanizmasının hareketini şaltere ileten mekanik bağlantı elemanıdır.

Öne Çıkan Üstün Özellikler & Avantajları

• Uzatma Şaftı, 600 mm’ye kadar pano montaj derinliklerinde kullanım imkânı sunar.
• 425 mm uzunluk, saha ölçüsüne göre kesilerek uyarlanabilir.
• 12 x 12 mm kesit, uyumlu kumanda mekanizmalarıyla mekanik bağlantı sağlar.
• NZM3 ve NZM4 kompakt şalter gövde gruplarıyla uyumludur.
• IEC, UL/CSA ve RoHS uygunluk bilgileriyle endüstriyel pano projelerine uygundur.
• Paket içeriğinde 1 adet mekanik uzatma şaftı bulunur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Uzatma Şaftı montajından önce kompakt şalterin NZM3 veya NZM4 çerçeve grubunda olduğu doğrulanmalı, pano kapağı ile şalter kumanda noktası arasındaki mesafe ölçülmelidir. Gerekirse şaft kesim işlemi yapılmalı, kesim sonrası çapaklar temizlenmeli ve bağlantı ekseni döner kumanda mekanizmasıyla aynı doğrultuda hizalanmalıdır. Montaj tamamlandığında kapak açık ve kapalı konumdayken kumanda hareketi, mekanik sıkışma ve tam açma-kapama konumları kontrol edilmelidir.

Sıkça Sorulan Sorular

Uzatma Şaftı hangi kompakt şalterlerle uyumludur?

Bu model; NZM3(-4), PN3(-4), N(S)3(-4), NZM4(-4) ve N(S)4(-4) gruplarıyla uyumludur. NZM1 ve NZM2 için kullanılmamalıdır.

Uzatma Şaftı kesilerek kullanılabilir mi?

Evet. Uzatma Şaftı, pano derinliğine göre gerekli ölçüde kesilebilir. Kesim ve hizalama işlemi yetkin teknik personel tarafından yapılmalıdır.

Ürün tek başına döner kumanda kolu içerir mi?

Ürün yalnızca mekanik şaft aksesuarıdır. Döner kol, kapı kuplajı ve tahrik mekanizması proje ihtiyacına göre ayrıca seçilir.

Ürün orijinal ve faturalı olarak mı gönderilir?

Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında temin edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Uzatma Şaftı, mağazamız güvencesiyle orijinal ürün olarak tedarik edilir. Siparişleriniz ürün kodu ve model kodu kontrol edilerek hazırlanır; adınıza faturalı şekilde sevk edilir. Pano projenizde gerekli döner kumanda kolu, kapı kuplajı veya diğer NZM aksesuarlarının belirlenmesi için teknik ekibimizden destek alabilirsiniz.
