EATON 260191 Uzatma Şaftı: Ürün Tanıtımı & Kullanım Alanları

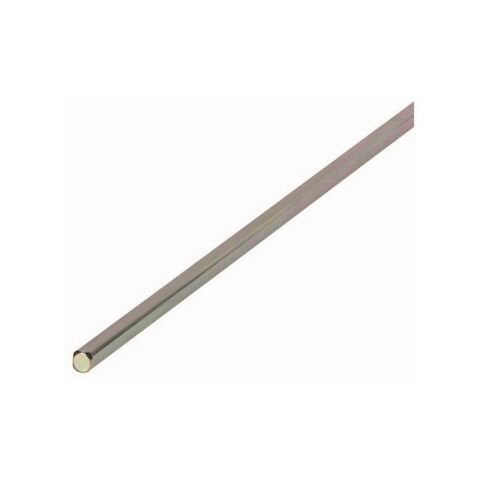

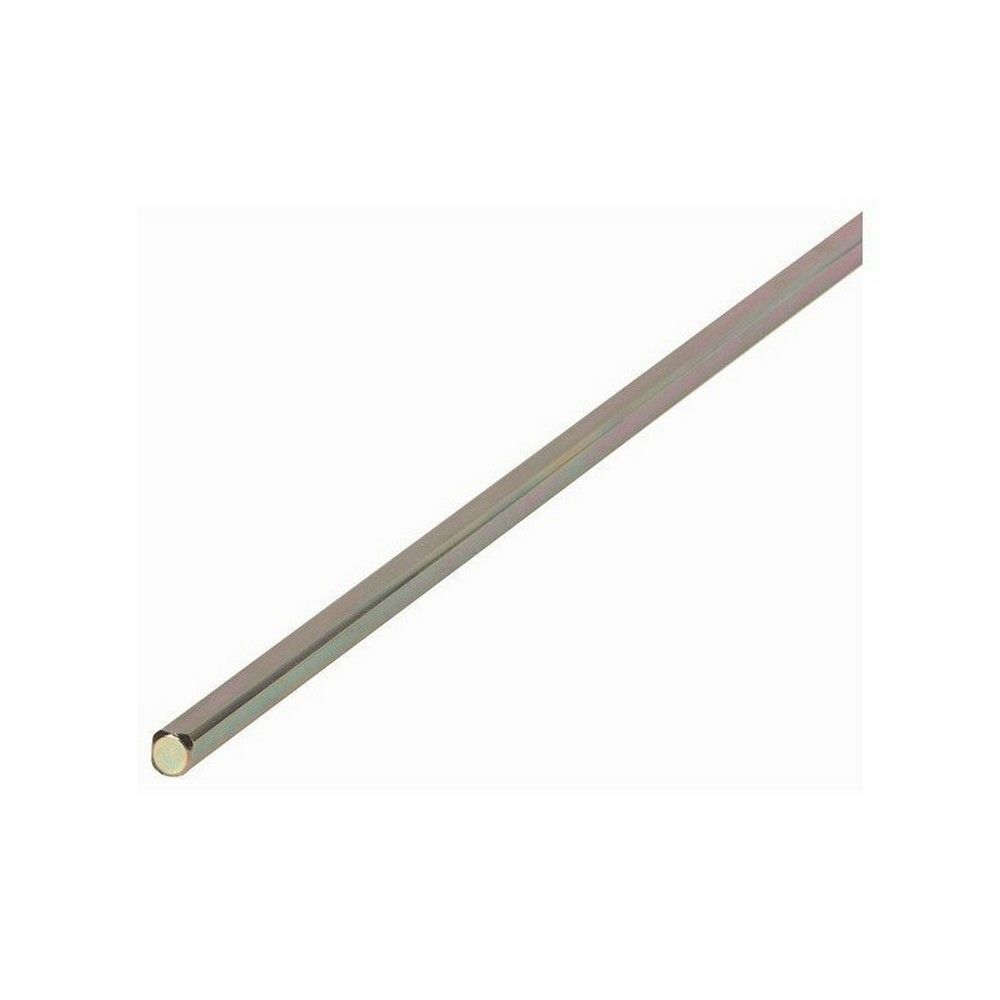

EATON 260191, NZM1/2-XV6 model koduyla sunulan mekanik pano aksesuarıdır. EATON Uzatma Şaftı, NZM1 ve NZM2 kompakt şalterlerin kapı kuplajlı döner kumanda kolları üzerinden pano dışından çalıştırılmasını sağlar. Özellikle derin dağıtım panoları, ana enerji panoları, endüstriyel kumanda kabinleri ve makine besleme panolarında kullanılır.

Bu Uzatma Şaftı, maksimum 600 mm pano montaj derinliğine kadar mekanik kumanda aktarımı için tasarlanmıştır. 490 mm standart uzunluğu, pano konstrüksiyonuna göre kesilerek ölçülendirilebilir. Elektriksel koruma veya açma-kapama işlevini tek başına gerçekleştirmez; uygun kompakt şalter ve kapı kuplajlı kumanda kolu ile birlikte mekanik aktarım elemanı olarak görev yapar.

Öne Çıkan Üstün Özellikler & Uzatma Şaftı Avantajları

• Geniş erişim mesafesi: Uzatma Şaftı, 600 mm’ye kadar pano montaj derinliklerinde kapıdan kumanda imkânı sunar.
• Projeye göre ölçülendirme: 490 mm uzunluk, gerekli mesafeye göre kesilerek farklı pano ölçülerine uyarlanabilir.
• Kompakt mekanik yapı: 8 x 8 mm kare kesit, pano içinde düzenli ve düşük hacimli montaj sağlar.
• Geniş uyumluluk: NZM1(-4), PN1(-4), N(S)1(-4), NZM2(-4), PN2(-4) ve N(S)2(-4) serileriyle kullanılabilir.
• Tek parça teslimat: Paket içerisinde 1 adet mekanik şaft bulunur.
• Endüstriyel uygunluk: Ürün UL/CSA ve IEC uygunluklarıyla birlikte RoHS uyumlu yapıdadır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi: Uzatma Şaftı Uygulaması

Uzatma Şaftı montajından önce kompakt şalter, kapı kuplajlı döner kumanda kolu ve pano kapağı arasındaki gerçek mesafe ölçülmelidir. Şaft gerekli ölçüde kesildikten sonra eksen kaçıklığı bırakılmadan yerine oturtulmalı, kumanda kolunun açık-kapalı konumları mekanik zorlanma olmadan test edilmelidir. Kapı kapalıyken mekanizmanın tam kavradığı, kapı açıldığında ise kumanda aktarımının güvenli şekilde ayrıldığı kontrol edilmelidir. Montaj sırasında ilgili ürünün üretici talimatlarında belirtilen sabitleme ve ayar kurallarına uyulmalıdır.

Sıkça Sorulan Sorular

EATON 260191 uzatma şaftının ölçüleri ve maksimum montaj derinliği nedir?

Ürün 490 mm uzunluğa ve 8 x 8 mm kare kesite sahiptir. Maksimum 600 mm pano montaj derinliğine kadar kullanılan uygulamalar için tasarlanmıştır.

EATON 260191 hangi kompakt şalterlerle uyumludur?

NZM1, PN1, N(S)1, NZM2, PN2 ve N(S)2 serilerinin ilgili gövde varyantlarıyla uyumludur. Uygun kapı kuplajlı döner kumanda kolu ayrıca seçilmelidir.

Şaft montaj sırasında kesilebilir mi?

Evet. 490 mm uzunluk, pano ölçüsüne göre uygun değerde kısaltılabilir. Kesimden sonra eksen hizası ve serbest mekanik hareket mutlaka kontrol edilmelidir.

Ürün orijinal mi ve garantisi nedir?

Mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Üretici veya distribütör garanti süreçlerine uygun şekilde sevk edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON 260191 Uzatma Şaftı, mağazamız güvencesiyle orijinal ürün olarak sunulur. Ürün kodu, model kodu ve ambalaj bilgileri sevkiyat öncesinde kontrol edilir; faturalı teslimat ve güvenli paketleme ile stoklarımızdan hızlı şekilde sevk edilir. Pano projenizdeki kompakt şalter ve kapı kumanda mekanizması uyumluluğu için sipariş öncesi teknik ekibimizden destek alabilirsiniz.
