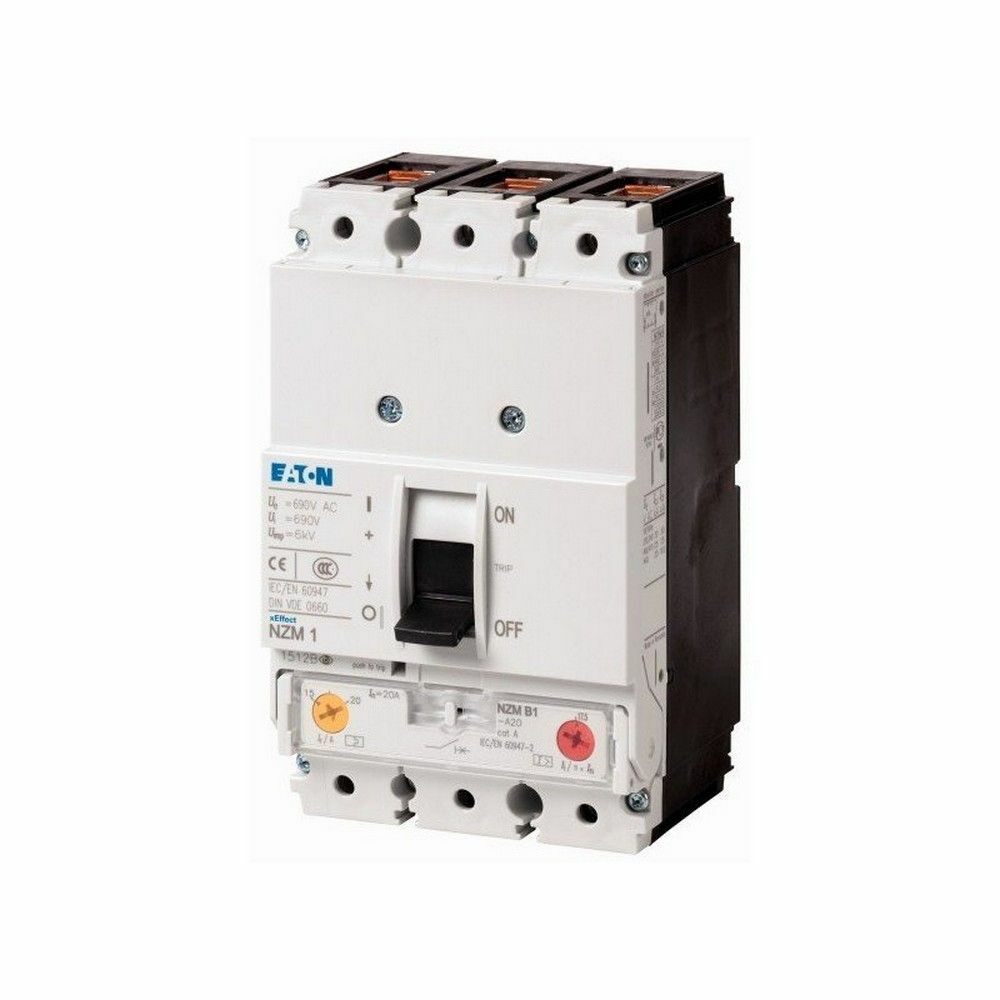

EATON NZMN1-A125 KOMPAKT ŞALTER (AYARLANABİLİR TERMİK-MANYETİK KORUMALI) 3X125A 50KA
KDV Dahildir.
x
678,56 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON NZMN1-A125 KOMPAKT ŞALTER (AYARLANABİLİR TERMİK-MANYETİK KORUMALI) 3X125A 50KA |
| Stok Kodu | 259086 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON NZMN1-A125 Kompakt Şalter, 3 kutuplu ve 125A anma akımlı termik-manyetik koruma cihazıdır. 400/415V AC sistemlerde 50kA kısa devre kesme kapasitesiyle ana dağıtım panoları, endüstriyel tesis beslemeleri, makine enerji girişleri ve yüksek güçlü çıkış devrelerinde kablo ile tesisat koruması sağlar.
Bu Kompakt Şalter, termik aşırı yük ve manyetik ani kısa devre açma eşiklerinin ayarlanabilmesi sayesinde farklı yük profillerine göre seçilebilir. NZM1 gövde yapısı, sabit pano montajı ve standart kutup terminaliyle yeni pano imalatlarında ve mevcut sistem yenilemelerinde güvenilir bir çözüm sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 125A anma akımı: Ana dağıtım ve yüksek akımlı çıkış devreleri için uygundur.
- 50kA kısa devre kapasitesi: 400/415V AC seviyesinde yüksek arıza akımlarına karşı güçlü kesme performansı sağlar.
- Ayarlanabilir termik koruma: Kompakt Şalter termik ayarı 100-125A aralığında proje yüküne göre yapılandırılabilir.
- Ayarlanabilir manyetik koruma: Ani açma eşiği 750-1250A arasında seçilerek açma koordinasyonu iyileştirilir.
- Sağlam pano yapısı: Kompakt Şalter sabit montajlı gövdesi ve önden bağlantı düzeniyle düzenli pano yerleşimi sağlar.
- Uzun kullanım ömrü: Mekanik ömür 20.000 operasyon, 400/415V AC elektriksel ömür 10.000 operasyondur.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Model | NZMN1-A125 |
| Katalog numarası | 259086 |
| EAN | 4015082590864 |
| Ürün tipi | Kompakt devre kesici, termik-manyetik |
| Kutup sayısı | 3 kutup |
| Anma akımı | 125A |
| Anma çalışma gerilimi | 690V AC |
| DC gerilim sınıfı | 450V DC |
| Yalıtım gerilimi Ui | 690V AC |
| Termik ayar aralığı Ir | 100-125A |
| Manyetik ani açma ayarı Ii | 750-1250A |
| Kısa devre kesme kapasitesi Ics | 400/415V AC: 50kA; 440V AC: 35kA; 525V AC: 10kA; 690V AC: 7,5kA |
| Kısa devre kapama kapasitesi Icm | 400/415V AC: 105kA |
| Montaj tipi | Sabit pano montajı; uygun aksesuarla DIN rayı montajı opsiyonel |
| Standart terminal | Kutup terminali |
| Terminal kapasitesi | Katı iletken: 1 x 10-16 mm²; çok telli iletken: 1 x 10-70 mm² veya 2 x 6-25 mm² |
| Çalışma sıcaklığı | -25°C ile +70°C |
| Koruma derecesi | Temel kumanda bölgesi IP20 |
| Boyutlar | 88 x 145 x 90 mm |
| Ağırlık | 1,063 kg |
| Standart | IEC/EN 60947 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Montajdan önce Kompakt Şalter kısa devre seviyesi, kablo taşıma kapasitesi, selektivite ve pano ısı hesabı birlikte değerlendirilmelidir. Terminal bağlantılarında kablo kesiti ve iletken tipi kullanılan terminale uygun seçilmeli, bağlantılar üretici montaj talimatındaki sıkma değerlerine göre tork anahtarıyla yapılmalıdır. Bu Kompakt Şalter için ayar düğmeleri enerjisiz durumda proje akımına göre belirlenmeli; cihaz çevresinde ısı dağılımı, bara mesafesi ve açma-kapama koluna erişim için yeterli boşluk bırakılmalıdır.
Sıkça Sorulan Sorular
NZMN1-A125'in ayar aralıkları ve kısa devre kapasitesi nedir?
Kompakt Şalter, 100-125A termik ve 750-1250A manyetik ani açma ayarına sahiptir. 400/415V AC sistemlerde 50kA kısa devre kesme kapasitesi sunar.
EATON NZMN1-A125 hangi gerilim ve pano uygulamalarında kullanılır?
690V AC ve 450V DC gerilim sınıfındaki uygun sistemlerde ana dağıtım, endüstriyel tesis ve makine besleme panolarında kullanılabilir.
Kablo bağlantısı ve montaj tipi nasıldır?
Kompakt Şalter sabit pano montajına uygundur. Standart kutup terminaliyle katı ve çok telli iletken bağlantısı yapılabilir; kablo kesiti terminal aksesuarına göre belirlenmelidir.
Ürün orijinal mi ve garantisi nedir?
Ürün mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak, üretici veya distribütör garanti koşullarıyla sevk edilir. Bu Kompakt Şalter için model ve ürün etiketi sevkiyat öncesinde kontrol edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, EATON NZMN1-A125 Kompakt Şalter ürününü orijinal ürün kimliği ve faturalı teslimat güvencesiyle sunar. Ürünlerimiz stok kontrolü yapılarak, koruyucu ambalaj içinde ve pano imalatında kullanılmaya hazır şekilde sevk edilir.
