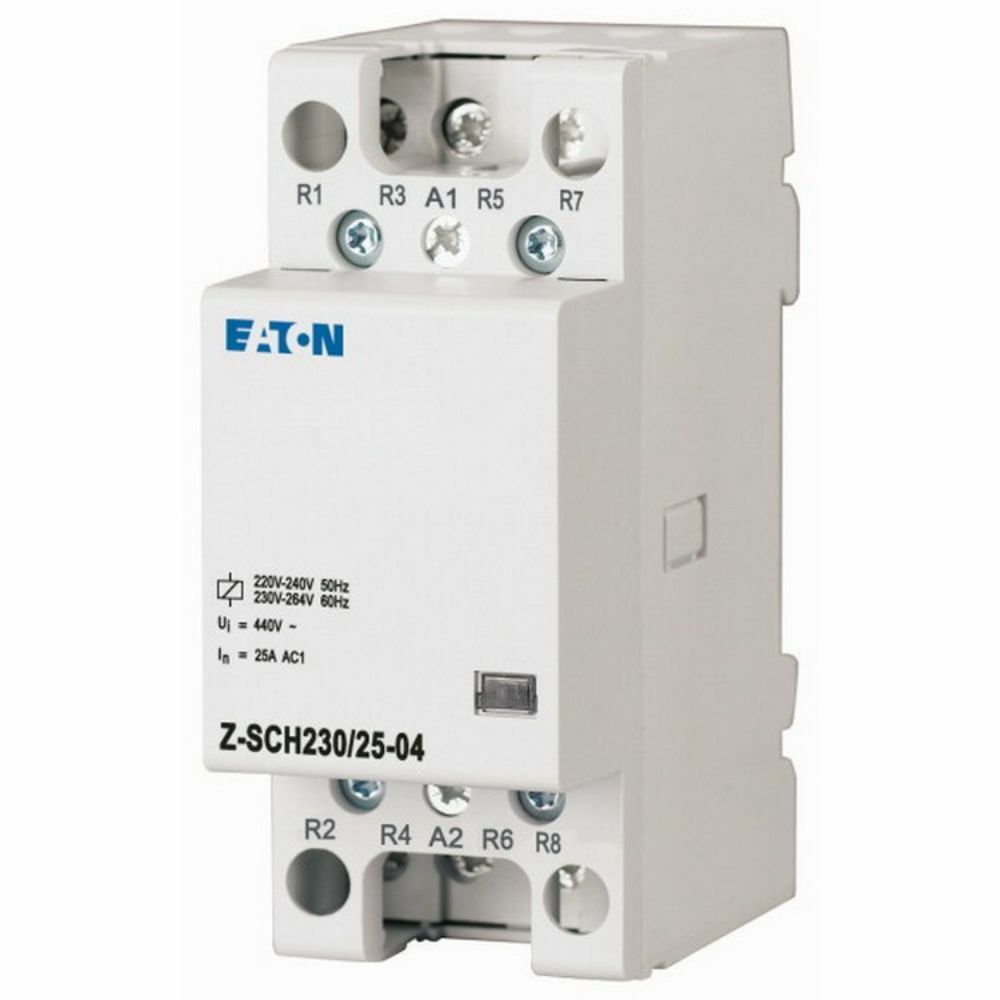

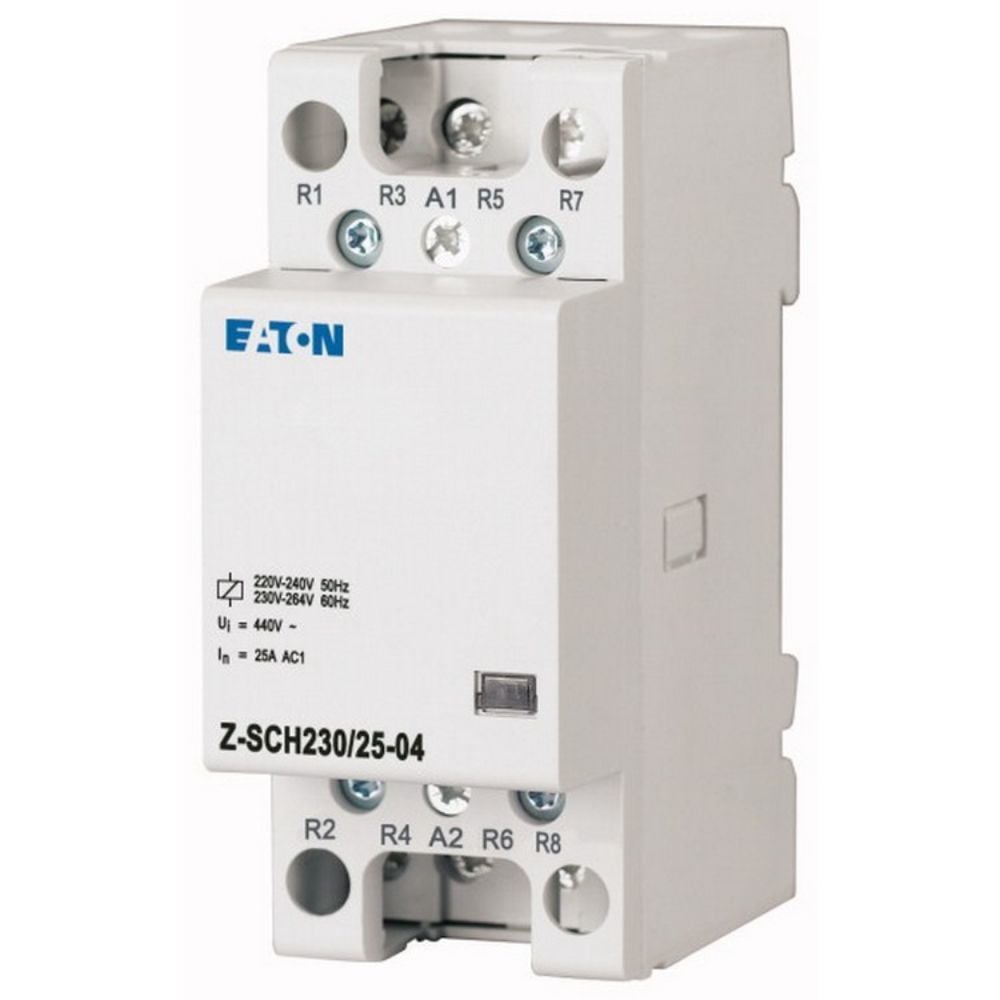

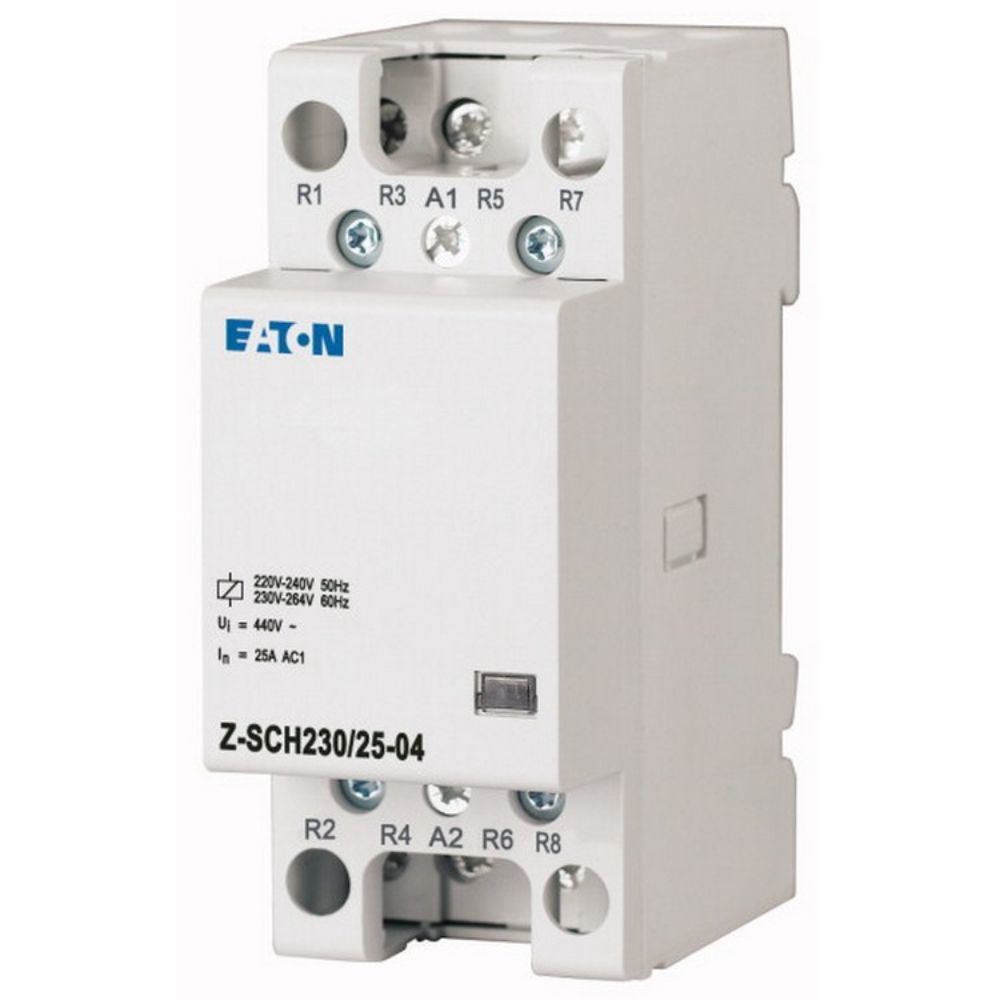

EATON Z-SCH230/25-04 RAY TİPİ KONTAKTÖR 25A 230VAC, 4NK
KDV Dahildir.
x
77,33 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON Z-SCH230/25-04 RAY TİPİ KONTAKTÖR 25A 230VAC, 4NK |
| Stok Kodu | 248848 |
| Marka | EATON |
Ürün Detayı
Ray Tipi Kontaktör: Ürün Tanıtımı & Kullanım Alanları
EATON Z-SCH230/25-04 Ray Tipi Kontaktör, 230VAC bobin gerilimi, 25A AC-1 ve 9A AC-3 anma akımı ile aydınlatma, elektrikli ısıtma, fan, iklimlendirme, ısı pompası, panjur ve yardımcı kumanda devrelerinin kontrolünde kullanılır. 4 adet normalde kapalı kontak yapısı, enerjisiz durumda kapalı devre mantığıyla çalışan uygulamalar için uygundur.
Bu Ray Tipi Kontaktör, konut, ticari bina ve teknik hacim panolarında yüklerin merkezi kumanda edilmesine yardımcı olur. 2 modüllük kompakt tasarımı sayesinde dağıtım panolarında alan kullanımını optimize eder; 35 mm DIN rayına geçmeli montaj yapısı ise pano imalatını ve servis işlemlerini hızlandırır.
Ray Tipi Kontaktör | Öne Çıkan Üstün Özellikler & Avantajları
- 25A AC-1 ve 9A AC-3 anma akımıyla farklı yük tiplerinde güvenilir anahtarlama.
- 230VAC, 50Hz bobin gerilimi ve 195,5-253V AC çalışma aralığı.
- 4NK kontak yapısı ile normalde kapalı kumanda senaryolarına uygunluk.
- Ray Tipi Kontaktör, 2 modül ve 35 mm genişlik sayesinde pano içinde verimli yerleşim sağlar.
- IP40 koruma sınıfı ve -40°C ile +60°C çalışma ortamı aralığı.
- Yardımcı kontak aksesuarı ile durum izleme ve sinyalizasyon imkânı.
Ray Tipi Kontaktör | Teknik & Donanım Özellikleri
| Marka / Model | EATON Z-SCH230/25-04 |
|---|---|
| Katalog Numarası / EAN | 248848 / 4015082488482 |
| Ürün Tipi | Kurulum tipi modüler kontaktör |
| Bobin Gerilimi | 230VAC, 50Hz |
| Bobin Gerilim Aralığı | 195,5-253V AC |
| Anma Akımı | 25A AC-1 / 9A AC-3 |
| Anma Çalışma Gerilimi | 440V AC |
| Kontak Yapısı | 4NK / 0NA |
| Modül Genişliği | 2 modül / 35 mm |
| Montaj Tipi | 35 mm DIN rayı, geçmeli montaj |
| Koruma Sınıfı | IP40 |
| Boyutlar | 85 x 60 x 35 mm |
| Ağırlık | 0,22 kg |
| Çalışma Ortamı | -40°C ile +60°C |
| Akıma Bağlı Isı Kaybı | 8 W |
| Ana Devre Kablo Kesiti | 1 x 1 mm² ile 2 x 10 mm² aralığı |
| Bobin Kablo Kesiti | 1 x 1 mm² ile 2 x 2,5 mm² aralığı |
| Terminal Sıkma Torku | Ana kontak 0,8-1,4 Nm; bobin 0,6-1,2 Nm |
| Standartlar | IEC/EN 60947-4-1 ve IEC/EN 61095 |
| Uygunluk | RoHS uyumlu |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Ray Tipi Kontaktör montajında önce pano enerjisi tamamen kesilmeli, ürün 35 mm DIN rayına tam oturtulmalı ve 4NK kontakların proje şemasındaki işlevi kontrol edilmelidir. Ana devre kabloları uygun kesitte seçilmeli, bağlantılar 0,8-1,4 Nm torkla; bobin bağlantıları 0,6-1,2 Nm torkla sıkılmalıdır. Motorlu yüklerde 25A AC-1 yerine 9A AC-3 değeri esas alınmalı ve ana devre kısa devre koruması uygun bir üst koruma cihazıyla sağlanmalıdır.
Sıkça Sorulan Sorular
Bu Ray Tipi Kontaktör hangi akım değerlerinde kullanılabilir?
AC-1 yüklerde 25A, AC-3 motor yüklerinde 9A anma akımına sahiptir. Yük karakteri ve çalışma rejimi mutlaka proje değerleriyle karşılaştırılmalıdır.
Kontak yapısı nedir?
Ürün 4 adet normalde kapalı kontak içerir ve normalde açık kontak bulunmaz.
Montajı nasıl yapılır?
35 mm DIN rayına geçmeli olarak monte edilir ve pano içinde 2 modül, yani 35 mm genişlik kaplar.
Ürün orijinal ve garantili midir?
Mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında gönderilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ürün mağazamız stoklarından model kodu ve ürün etiketi kontrol edilerek hazırlanır. Orijinal ambalajında, adınıza faturalı ve güvenli paketleme ile sevk edilir; garanti süreci üretici ve distribütör koşulları doğrultusunda yürütülür.
