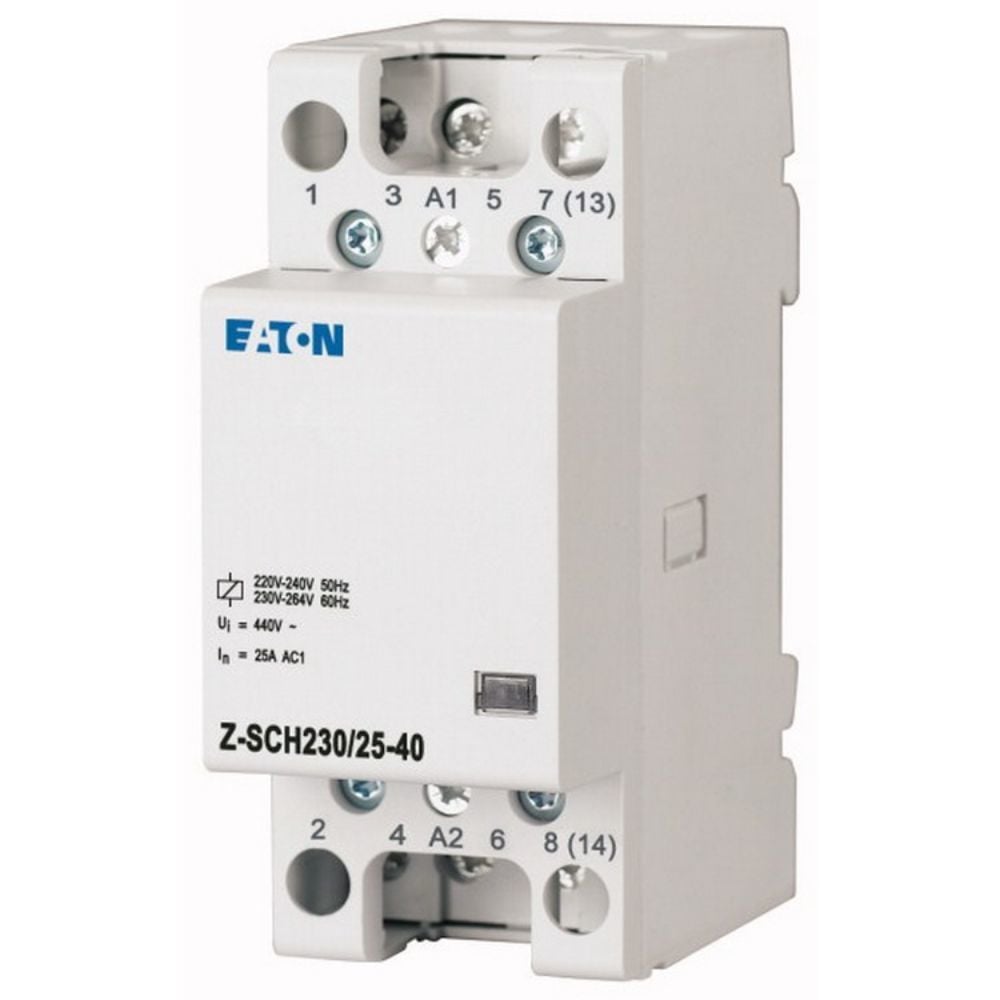

EATON Z-SCH230/25-40 RAY TİPİ KONTAKTÖR 25A 230VAC, 4NA
KDV Dahildir.
x
77,89 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON Z-SCH230/25-40 RAY TİPİ KONTAKTÖR 25A 230VAC, 4NA |
| Stok Kodu | 248847 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton Z-SCH230/25-40 Ray Tipi Kontaktör, 230V AC bobin gerilimiyle çalışan, dört adet normalde açık ana kontağa sahip modüler bir pano kontaktörüdür. 25A AC-1 anma akımı ve 9A AC-3 kullanım değeri sayesinde aydınlatma, ısıtma, havalandırma, küçük motor grupları ve çoklu yük devrelerinin merkezi olarak kumanda edilmesinde kullanılır.
Bu Ray Tipi Kontaktör, konut, ticari bina, atölye, makine panosu ve endüstriyel dağıtım panolarında otomatik veya uzaktan açma-kapama senaryolarına uyum sağlar. İki modül genişliğindeki gövdesi, standart DIN rayı üzerinde düzenli ve yer tasarruflu montaj imkânı sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 25A AC-1 anma akımı: Rezistif ve aydınlatma yüklerinin güvenilir şekilde anahtarlanmasını sağlar.
- 4NA ana kontak: Dört ayrı normalde açık güç kontağı, aynı kumanda sinyaliyle birlikte devreye alınabilir.
- 230V AC bobin: 50Hz kumanda devreleriyle uyumlu çalışır; bobin çalışma aralığı 195,5–253V AC'dir.
- Ray Tipi Kontaktör kompaktlığı: İki modül genişlik ve 60mm montaj derinliği, pano içinde alan kullanımını optimize eder.
- Geniş yük uyumluluğu: Maksimum 3000W akkor lamba ve 1160VA floresan yük kapasitesi sunar.
- Dayanıklı pano çözümü: IP40 koruma sınıfı, CE uygunluğu ve RoHS uyumu ile iç ortam dağıtım panolarında kullanılabilir.
Teknik & Donanım Özellikleri
| Marka | Eaton |
|---|---|
| Model | Z-SCH230/25-40 |
| Katalog numarası | 248847 |
| EAN | 4015082488475 |
| Ürün tipi | Modüler kurulum kontaktörü |
| Bobin gerilimi | 230V AC, 50Hz |
| Bobin çalışma aralığı | 195,5–253V AC |
| Ana kontak yapısı | 4NA / 4NO |
| Normalde kapalı kontak | 0 |
| Anma çalışma akımı | 25A AC-1 / 9A AC-3 |
| Anma çalışma gerilimi | 440V AC |
| Kullanım kategorisi | AC-1, EN IEC 60947-4-1 |
| Montaj tipi | DIN rayı, 2 modül |
| Gövde ölçüsü | 35mm genişlik x 60mm yükseklik x 85mm derinlik |
| Koruma sınıfı | IP40 |
| Çalışma ortamı | -40°C ile +60°C |
| Ana iletken kesiti | 1,5–10 mm² |
| Bobin iletken kesiti | 0,75–2,5 mm² |
| Ana kontak klemens torku | 0,8–1,4 Nm |
| Bobin klemens torku | 0,6–1,2 Nm |
| Ağırlık | 0,22 kg |
| Uygunluk | CE, RoHS |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Ray Tipi Kontaktör montajında cihazı önce enerjisi kesilmiş DIN rayına sabitleyin ve bağlantı planını ürün üzerindeki klemens işaretlerine göre uygulayın. Ana güç hatlarında kullanılan kablo kesiti, yük akımı ve koruma cihazı ile birlikte seçilmelidir. Ana kontaklarda 0,8–1,4 Nm, bobin uçlarında 0,6–1,2 Nm tork kontrollü sıkma yapılması önerilir. Motor ve yüksek kalkış akımlı yüklerde 25A AC-1 değerinin doğrudan motor akımı olarak kabul edilmemesi, AC-3 değerinin ve üretici uygulama koşullarının dikkate alınması gerekir. Bobin açma-kapama darbelerinin yoğun olduğu devrelerde uygun RC bastırma aksesuarı kullanılabilir.
Sıkça Sorulan Sorular
Ray Tipi Kontaktör kaç amper ve kaç kontaklıdır?
Bu Ray Tipi Kontaktör, AC-1 kategorisinde 25A anma akımına ve dört adet normalde açık ana kontağa sahiptir. AC-3 kullanım değeri 9A'dir.
Ürün hangi gerilimle çalışır?
Bobin gerilimi 230V AC ve frekansı 50Hz'dir. Kontrol bobini 195,5–253V AC aralığında çalışır; ana kontakların anma çalışma gerilimi 440V AC'dir.
Ray Tipi Kontaktör motor uygulamalarında kullanılabilir mi?
Kullanılabilir; ancak motor yüklerinde AC-3 kategorisi, kalkış akımı, motor gücü ve devre koruması birlikte değerlendirilmelidir. 25A AC-1 değeri, her motor uygulamasında 25A anahtarlama anlamına gelmez.
Ürün DIN rayına monte edilir mi?
Evet. İki modül genişliğindeki gövde standart DIN rayına monte edilir ve vidalı klemenslerle bağlantı yapılır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Ray Tipi Kontaktör ürünümüz orijinal Eaton ambalajı, ürün kodu ve barkod bilgileri kontrol edilerek hazırlanır. Mağazamızdan adınıza faturalı, orijinal ambalajlı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir. Pano imalatı ve kurumsal projelerde model, bobin gerilimi, kontak yapısı ve yük sınıfı sevkiyat öncesinde teknik olarak doğrulanır.
