Ürün Tanıtımı & Kullanım Alanları – Yardımcı Kontak

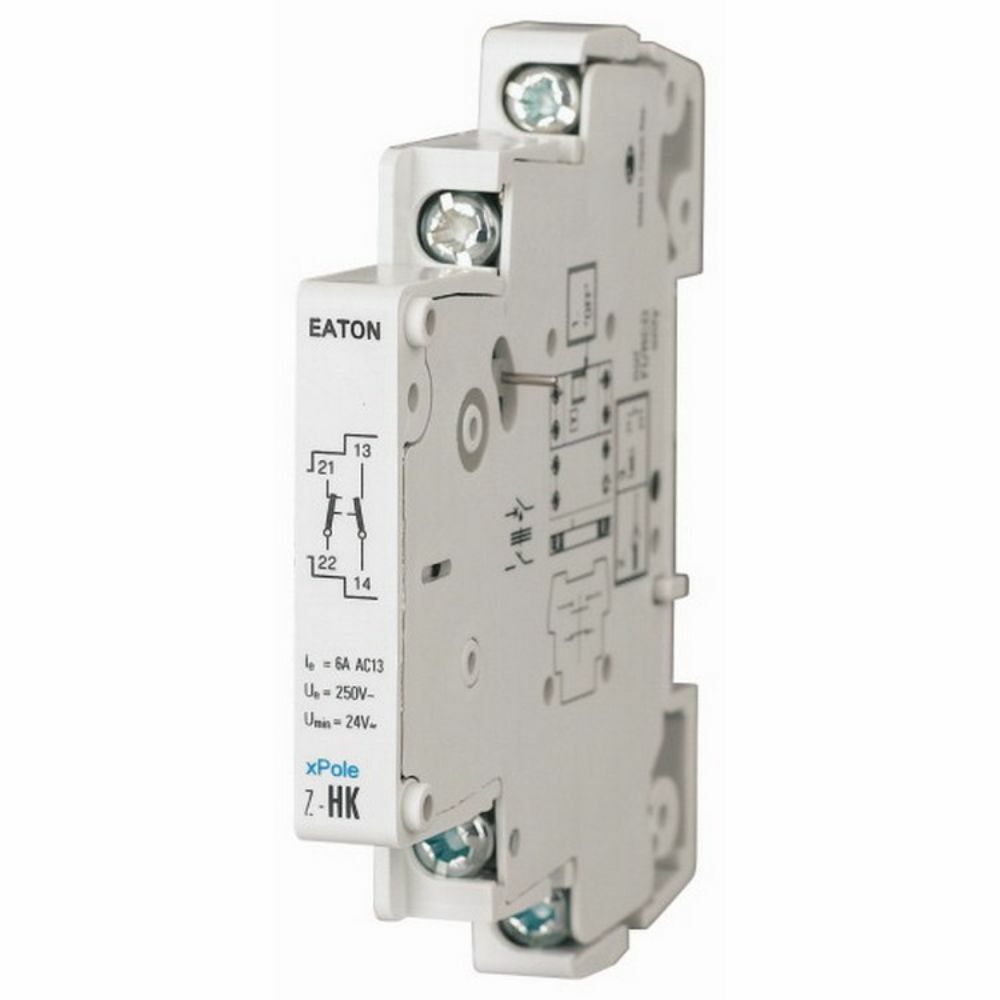

EATON 248432 Z-HK Yardımcı Kontak, CFI ve PF7 serisi artık akım devre kesicilerinden yardımcı durum bilgisi almak için kullanılan 1NA+1NK kontaklı pano aksesuarıdır. Ürün; artık akım koruma cihazının açma-kapama konumunu kumanda devresine aktarmak, uzaktan izleme yapmak veya pano üzerindeki sinyal lambası ve otomasyon girişlerini beslemek amacıyla tercih edilir.

Bu Yardımcı Kontak, konut dağıtım panolarından ticari tesislere, makine kumanda panolarından endüstriyel enerji dağıtım sistemlerine kadar geniş bir uygulama alanına sahiptir. Kompakt gövdesi ve 0,5 modül montaj genişliği sayesinde mevcut pano düzenini büyütmeden yardımcı sinyal fonksiyonu kazandırır.

Öne Çıkan Üstün Özellikler & Avantajları – Yardımcı Kontak

• 1NA+1NK kontak yapısı: Yardımcı Kontak, aynı cihaz üzerinden hem normalde açık hem de normalde kapalı sinyal alınmasını sağlar.
• Güvenilir sinyal aktarımı: Yardımcı Kontak, artık akım devre kesicisinin mekanik durumunu kontrol ve izleme devrelerine aktarır.
• Kompakt tasarım: 0,5 modül genişliği, dar dağıtım ve kumanda panolarında alan tasarrufu sağlar.
• Sol yana montaj: Uygun FI tipi cihazlara sonradan monte edilebilir ve mevcut sistemlerde revizyonu kolaylaştırır.
• Elektriksel kapasite: 3 A anma anahtarlama akımı ve 230 V AC azami işletme gerilimiyle düşük güçlü sinyal devrelerinde kullanılır.
• Endüstriyel uygunluk: RoHS uyumluluğu ile EN45545-2 ve IEC 61373 uygunluk bilgileri ürün kaydında belirtilmiştir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi – Yardımcı Kontak

Yardımcı Kontak montajından önce ana cihazın enerjisi tamamen kesilmeli ve CFI/PF7 gövdesinin aksesuar uyumluluğu kontrol edilmelidir. Ürün, FI cihazının sol yanına uygun bağlantı ve sabitleme yöntemiyle monte edilmelidir. 1NA ve 1NK kontak uçları, pano projesindeki sinyal veya otomasyon devresine bağlanırken yardımcı kontak için belirtilen 3 A sınırı aşılmamalıdır. Daha yüksek güçlü bir yükün kontrol edilmesi gerekiyorsa ara röle ya da kontaktör kullanılmalıdır. Bağlantı sonrası süreklilik ve fonksiyon testi yapılması, devre kesicinin yardımcı sinyalinin doğru aktarıldığını doğrular.

Sıkça Sorulan Sorular

EATON 248432 Yardımcı Kontak hangi cihazlarla uyumludur?

Ürün, ürün tanımında belirtilen CFI ve PF7 serisi artık akım devre kesicileri için tasarlanmıştır. Uyumlu FI gövdesinin sol tarafına monte edilir ve ana cihazda en fazla 2 kutuplu yapı ile kullanılabilir.

Kontak yapısı ve elektriksel sınırları nedir?

1 normalde açık ve 1 normalde kapalı kontak içerir. Anma anahtarlama akımı 3 A, azami işletme gerilimi 230 V AC, uyumlu ana cihazın azami akımı ise 8 A olarak belirtilmiştir.

Montaj alanı ne kadardır?

Ürün 0,5 modül montaj genişliğine sahiptir. Yaklaşık 80 mm derinlik, 65,5 mm yükseklik ve 8,8 mm genişlik ölçülerindedir.

Ürün orijinal ve garantili midir?

Mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON 248432 Z-HK ürününü mağazamız güvencesiyle orijinal ambalajında, kontrol edilmiş ürün kodu ve faturalı teslimat avantajıyla sunuyoruz. Siparişler sevkiyat öncesinde model, ürün kodu ve aksesuar uyumluluğu açısından kontrol edilir. Pano imalatı, saha montajı veya kurumsal satın alma projeleriniz için teknik destek ekibimizden ürün uyumluluğu hakkında bilgi alabilirsiniz.
