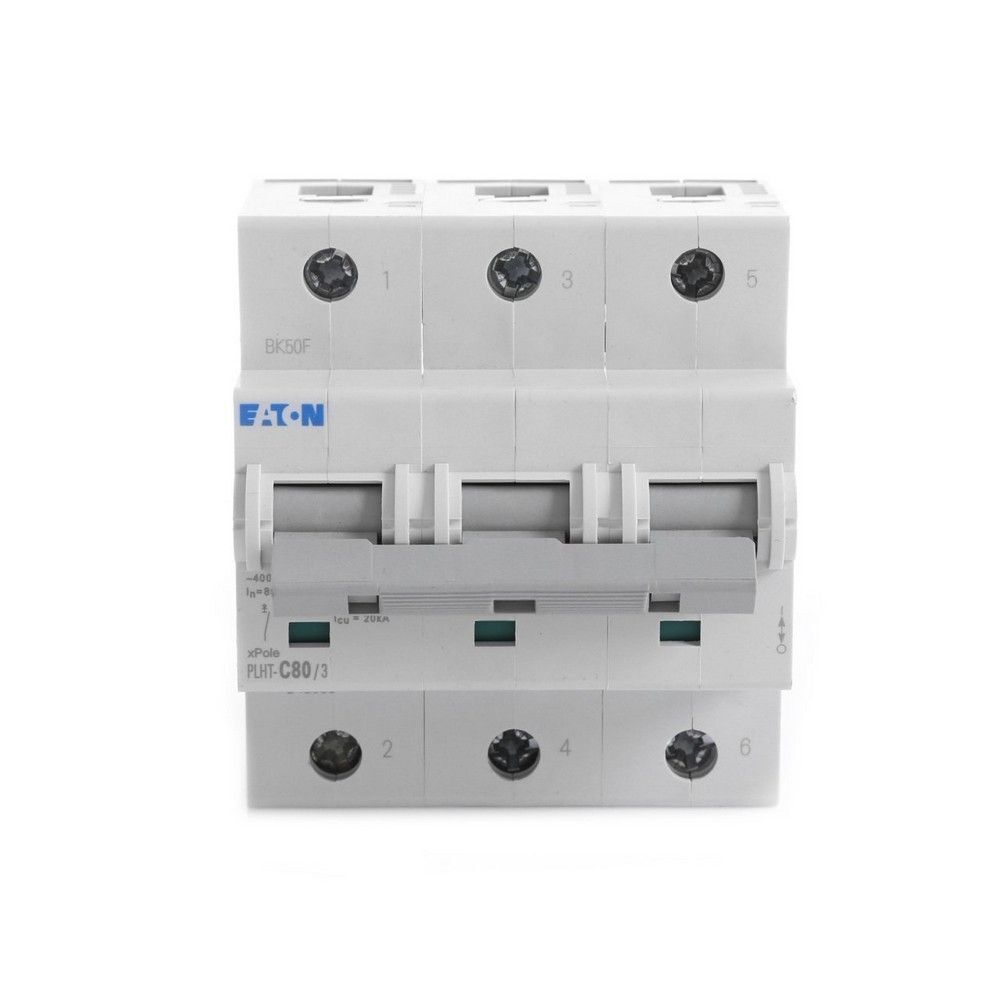

EATON 248039 MİNYATÜR DEVRE KESİCİ - 20KA - C EĞRİSİ - 3X80
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 248039 MİNYATÜR DEVRE KESİCİ - 20KA - C EĞRİSİ - 3X80 |
| Stok Kodu | Y7-248039 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 248039 PLHT-C80/3, üç fazlı elektrik tesislerinde aşırı yük ve kısa devre koruması sağlamak üzere tasarlanmış 80A anma akımlı bir Otomatik Sigorta modelidir. C açma eğrisi, motor, kontaktör, trafo ve ticari tesis yüklerinde görülebilen orta seviyedeki ilk kalkış akımlarına karşı dengeli koruma sunar.
Bu Otomatik Sigorta; endüstriyel kumanda panoları, ticari dağıtım panoları, atölyeler, makine besleme hatları ve yüksek kısa devre seviyesine sahip trifaze tesislerde kullanılabilir. IEC/EN 60947-2 standardına göre 20kA kesme kapasitesi, ürünün güçlü kısa devre koruması gereken uygulamalarda değerlendirilmesini sağlar.
Öne Çıkan Otomatik Sigorta Özellikleri & Avantajları
- Otomatik Sigorta yapısı sayesinde aşırı yük ve kısa devre durumlarında devreyi otomatik olarak açar.
- C eğrili Otomatik Sigorta karakteristiği, orta seviyede kalkış akımı oluşturan uyumlu yüklerde gereksiz açmaları azaltmaya yardımcı olur.
- 20kA kısa devre kesme kapasitesi, yüksek arıza akımı beklenen pano ve dağıtım sistemlerinde güvenlik sağlar.
- Üç korumalı kutup, trifaze devrelerde fazların birlikte kesilmesine olanak verir.
- 35 mm DIN rayı montajı, 4,5 modül pano genişliği ve kırmızı-yeşil kontak pozisyon göstergesi sunar.
- İlave yardımcı kontak ve şönt açtırma aksesuarlarıyla otomasyon ve uzaktan kumanda uygulamalarına uyarlanabilir.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | Eaton |
| Seri | PLHT |
| Model | PLHT-C80/3 |
| Katalog numarası | 248039 |
| Mağaza SKU | Y7-248039 |
| Anma akımı | 80 A |
| Kutup sayısı | 3 kutup / 3 korumalı kutup |
| Açma karakteristiği | C eğrisi |
| Anma çalışma gerilimi | 230/400 V AC |
| Frekans | 50-60 Hz |
| Kısa devre kesme kapasitesi | 20 kA, IEC/EN 60947-2 |
| Anma izolasyon gerilimi | 440 V |
| Darbe dayanım gerilimi | 4 kV |
| Akım sınırlama sınıfı | 3 |
| Selektivite sınıfı | 3 |
| Montaj | 35 mm DIN rayı, IEC/EN 60715 |
| Modül genişliği | 4,5 modül / toplam 81 mm |
| Cihaz yüksekliği | 90 mm |
| Montaj derinliği | 75 mm |
| Terminal tipi | Kaldırma tipi terminal |
| Bağlanabilir kablo kesiti | Katı ve çok telli kablo için 2,5-50 mm² |
| Terminal sıkma torku | 2,5-3 Nm |
| Koruma sınıfı | IP20, pano içine montajda IP40 |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Elektriksel dayanım | En az 20.000 açma-kapama çevrimi |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Otomatik Sigorta seçimi yapılırken 80A değeri yalnızca yük akımına göre değil, kablonun taşıma kapasitesi, kısa devre seviyesi, üst-alt koruma koordinasyonu ve pano içi sıcaklık artışı birlikte değerlendirilerek belirlenmelidir. Montaj öncesinde enerjiyi kesin, giriş-çıkış fazlarını proje bağlantı şemasına göre düzenleyin ve 2,5-3 Nm terminal torku uygulayın. C eğrisi her motor için otomatik olarak uygun kabul edilmemeli; yüksek kalkış akımı bulunan uygulamalarda açma eğrisi ve selektivite hesabı ayrıca yapılmalıdır.
Sıkça Sorulan Sorular
EATON 248039 Otomatik Sigorta kaç amper ve kaç kutupludur?
Bu Otomatik Sigorta 80A anma akımına, üç kutba ve üç korumalı faza sahiptir. 230/400V AC trifaze sistemlerde kullanılmak üzere tasarlanmıştır.
Ürün hangi kablo kesitleriyle uyumludur?
Katı veya çok telli 2,5-50 mm² iletkenler kaldırma tipi terminallere bağlanabilir. Nihai kablo kesiti, yük akımı ve döşeme koşullarına göre elektrik projesiyle belirlenmelidir.
C eğrisi ne anlama gelir?
C açma eğrisi, ani açma bölgesinde B eğrisine göre daha yüksek ilk akım toleransı sunar. Motor, kontaktör ve benzeri ilk kalkış akımı oluşturan uyumlu yüklerde tercih edilebilir.
