EATON 247988 MİNYATÜR DEVRE KESİCİ - 20KA - C EĞRİSİ - 1X100A
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 247988 MİNYATÜR DEVRE KESİCİ - 20KA - C EĞRİSİ - 1X100A |
| Stok Kodu | 247988 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

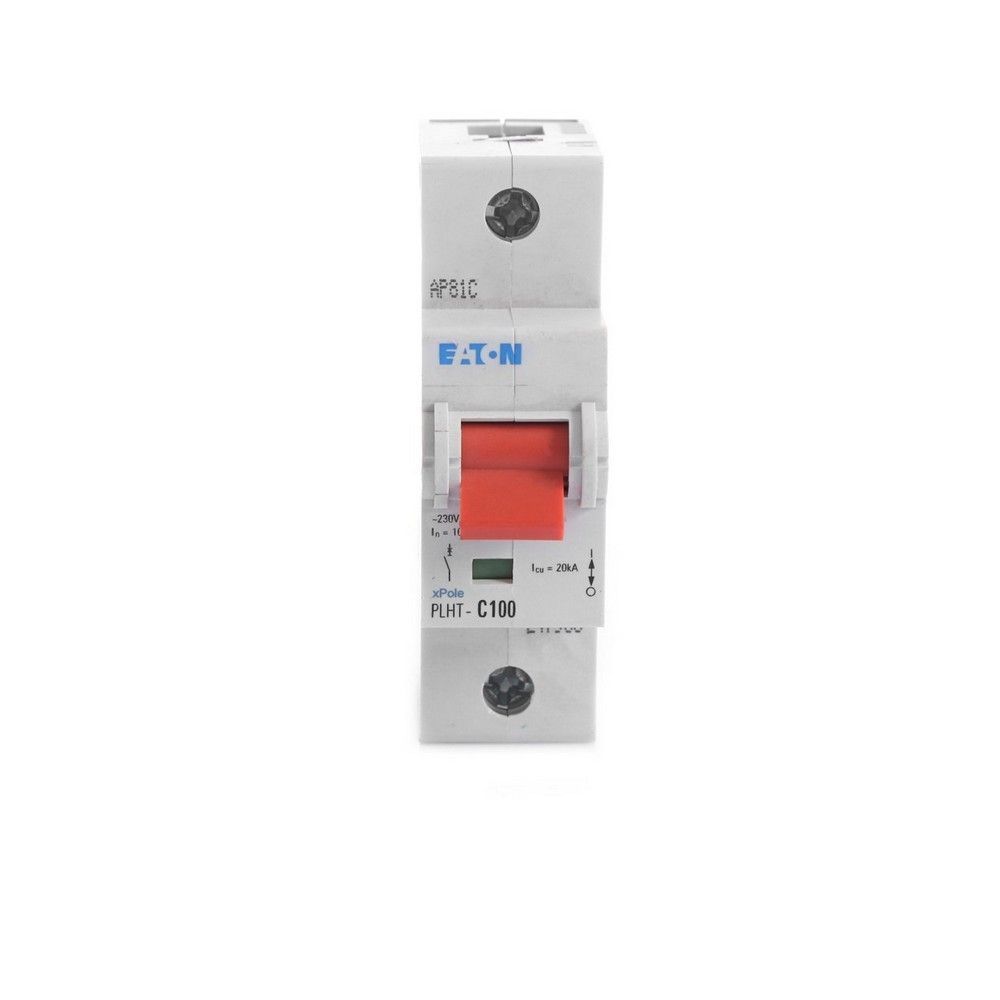

EATON 247988 Otomatik Sigorta, PLHT-C100 kodlu, 1 kutuplu ve 100A anma akımına sahip endüstriyel sınıf bir minyatür devre kesicidir. C açma eğrisi ve 20kA kısa devre kesme kapasitesi sayesinde ticari dağıtım panoları, makine panoları, atölye enerji hatları, pompa ve fan devreleri ile gelişmiş endüstriyel tesislerde aşırı akım ve kısa devre koruması sağlar.
Bu Otomatik Sigorta, 230V AC tek fazlı devrelerde DIN rayı üzerinde kullanılır. C eğrisi; motor, trafo, kompresör ve benzeri yüklerde görülen kontrollü ilk kalkış akımlarına uyum sağlarken, nihai seçim mutlaka yük akımı, kablo kesiti, döşeme şekli ve prospektif kısa devre hesabı ile birlikte yapılmalıdır.
Öne Çıkan Üstün Özellikler & Avantajları
- 100A anma akımı: Otomatik Sigorta, yüksek güçlü tek fazlı enerji hatlarının korunmasına uygundur.
- C açma eğrisi: Otomatik Sigorta, orta seviyede kalkış akımı oluşturan yüklerde gereksiz açmaları azaltmaya yardımcı olur.
- 20kA kesme kapasitesi: IEC/EN 60947-2 standardına göre yüksek kısa devre seviyelerine karşı koruma sağlar.
- 1 kutuplu yapı: Faz iletkeninin kompakt ve düzenli biçimde korunmasını sağlar.
- DIN rayı montajı: 35mm raya hızlı ve güvenli şekilde takılır.
- Geniş terminal aralığı: 2,5–50mm² rijit veya çok telli iletkenlerle bağlantıya uygundur.
Teknik & Donanım Özellikleri
| Ürün tipi | Otomatik Sigorta |
|---|---|
| Marka | EATON |
| Seri / model | PLHT-C100 |
| Ürün kodu | 247988 |
| Barkod | 4015082479886 |
| Kutup sayısı | 1 kutup |
| Anma akımı | 100A |
| Açma eğrisi | C |
| Anma çalışma gerilimi | 230V AC |
| Frekans | 50–60Hz |
| Kısa devre kesme kapasitesi | 20kA, IEC/EN 60947-2 |
| Montaj tipi | 35mm DIN rayı, IEC/EN 60715 |
| Ürün ölçüleri | 27 x 75 x 90mm |
| Bağlantı kesiti | 2,5–50mm² |
| Terminal sıkma torku | 2,4–3Nm |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Pano ısı yayımı | 9,13W |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Otomatik Sigorta, pano enerjisi tamamen kesildikten ve gerilim yokluğu doğrulandıktan sonra DIN rayına sabitlenmelidir. 100A yük için kablo kesiti yalnızca terminal kapasitesine göre belirlenmemeli; sürekli işletme akımı, ortam sıcaklığı, kablo döşeme yöntemi, gerilim düşümü ve kısa devre dayanımı birlikte hesaplanmalıdır. Klemens bağlantıları 2,4–3Nm aralığında sıkılmalı, iletken uçları düzgün hazırlanmalı ve tek kutuplu yapının yalnızca faz iletkenini koruduğu dikkate alınmalıdır.
Sıkça Sorulan Sorular
Otomatik Sigorta hangi gerilim ve kesme kapasitesine sahiptir?
Bu Otomatik Sigorta, 230V AC çalışma gerilimine ve IEC/EN 60947-2 kapsamında 20kA kısa devre kesme kapasitesine sahiptir.
C eğrisi hangi yüklerde tercih edilir?
C eğrisi; motor, pompa, fan, kompresör ve trafo gibi ilk kalkış akımı oluşturan yüklerin korunmasında tercih edilir.
Montaj ve kablo bağlantısı nasıldır?
Ürün 35mm DIN rayına monte edilir ve 2,5–50mm² aralığındaki rijit veya çok telli iletkenlerle bağlantı yapılabilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Otomatik Sigorta, mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında gönderilir. Sipariş hazırlığında ürün kodu, teknik etiket ve ambalaj bilgileri kontrol edilerek güvenli sevkiyat gerçekleştirilir.
