EATON 229748 EL-AYAK BUTONU, KALICI, KIRMIZI 1NA+1NK
KDV Dahildir.
x
162,79 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 229748 EL-AYAK BUTONU, KALICI, KIRMIZI 1NA+1NK |
| Stok Kodu | 229748 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

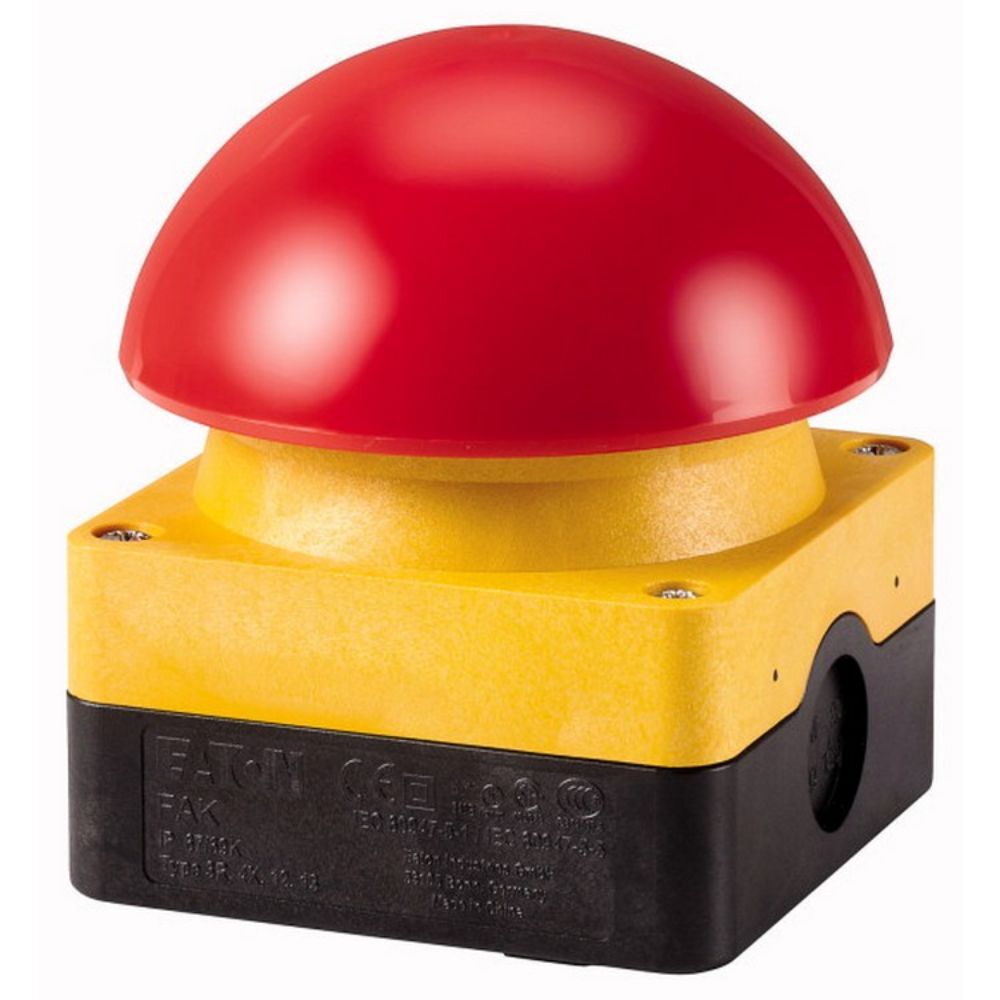

Eaton 229748 El-Ayak Butonu, FAK-R/V/KC11/IY model koduyla sunulan, kırmızı mantar başlıklı ve kalıcı konumlu endüstriyel acil durdurma cihazıdır. 1NA+1NK kontak yapısı sayesinde makine güvenlik zincirini açarken aynı anda PLC, güvenlik rölesi veya kontaktör kumanda devresine yardımcı durum bilgisi aktarabilir.
Çekerek serbest bırakılan mekanizması, buton basıldıktan sonra konumun korunmasını sağlar. Bu El-Ayak Butonu; presler, konveyör hatları, paketleme makineleri, üretim hücreleri, bakım istasyonları, vinç ve kaldırma ekipmanları ile zorlu saha koşullarındaki kumanda sistemlerinde hızlı erişimli acil durdurma çözümü olarak kullanılır.
Öne Çıkan Üstün Özellikler & Avantajları
- El-Ayak Butonu güvenlik işlevi: 1NK kontak pozitif açılma prensibiyle acil durdurma devresinde güvenilir izleme sağlar.
- El-Ayak Butonu kontak yapısı: 1NA+1NK kombinasyonu, hem kesme hem de yardımcı sinyal uygulamalarına olanak verir.
- Kalıcı çalışma fonksiyonu, basma sonrası konumun korunmasını ve çekerek kontrollü reset yapılmasını sağlar.
- Kırmızı aktüatör, sarı üst gövde ve siyah alt gövde makine üzerinde hızlı görsel fark edilirlik sunar.
- IP66, IP67 ve IP69K koruma seviyeleri ile toz, su püskürtmesi ve yoğun temizlik koşullarına uygundur.
- NEMA 4X gövde, -25 ile +55 °C çalışma aralığı ve 100.000 operasyonluk mekanik ömür sunar.
Teknik & Donanım Özellikleri
| Marka | Eaton |
|---|---|
| Katalog numarası | 229748 |
| Model kodu | FAK-R/V/KC11/IY |
| Ürün tipi | Komple el-ayak ve avuç içi butonu |
| Çalışma fonksiyonu | Kalıcı, kilitlemeli |
| Kontak yapısı | 1NA + 1NK |
| Serbest bırakma | Çekerek açma |
| Aktüasyon kuvveti | 60 N |
| Aktüatör rengi | Kırmızı |
| Gövde rengi | Üst sarı, alt siyah |
| Koruma sınıfı | IP66, IP67, IP69K |
| NEMA sınıfı | NEMA 4X |
| Ölçüler | 100 mm derinlik, 85 mm yükseklik, 85 mm genişlik |
| Çalışma sıcaklığı | -25 ile +55 °C |
| Mekanik ömür | 100.000 operasyon |
| Çalışma sıklığı | Maksimum 600 operasyon/saat |
| Kablo girişleri | 3 x M20 yan giriş, 1 x M16 alt giriş |
| Kontak çalışma değeri | AC-15 230 V / 6 A, DC-13 24 V / 3 A |
| Uygun standartlar | IEC/EN 60947-5-1, IEC/EN 60947-5-5, VDE 0660, UL 508, CSA ve CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
El-Ayak Butonu montajında cihaz, operatörün el veya ayakla hızlı erişebileceği ancak istem dışı basmaya karşı korunmuş bir yüzeye sabitlenmelidir. M20 ve M16 kablo girişlerinde uygun sızdırmaz rakor kullanılmalı, kablolar klemenslerde gevşeklik oluşturmayacak şekilde hazırlanmalıdır. El-Ayak Butonu güç devrini doğrudan kesmek yerine güvenlik rölesi, kontaktör veya kontrol devresi üzerinden projelendirilmelidir. Devreye alma öncesinde 1NK güvenlik kontağının pozitif açılma davranışı ve çekerek reset fonksiyonu test edilmelidir.
Sıkça Sorulan Sorular
El-Ayak Butonu hangi amaçla kullanılır?
El-Ayak Butonu, makine ve proseslerde acil durdurma komutu oluşturmak için kullanılır. Kırmızı aktüatörün kalıcı yapısı, butona basıldıktan sonra devrenin güvenli durumda kalmasına yardımcı olur.
Kontakların elektriksel kullanım değerleri nedir?
1NA+1NK kontak yapısı AC-15 kategorisinde 230 V için 6 A ve DC-13 kategorisinde 24 V için 3 A değerlerine sahiptir. Daha yüksek gerilim veya farklı kullanım kategorileri için proje hesabı yapılmalıdır.
El-Ayak Butonu reset işlemi nasıl yapılır?
Kalıcı mekanizma nedeniyle buton basıldıktan sonra kendiliğinden geri dönmez. Reset işlemi, güvenlik alanı kontrol edildikten sonra kırmızı aktüatör çekilerek gerçekleştirilir.
Ürün orijinal ambalajlı ve faturalı mı gönderilir?
Mağazamızdan temin edilen El-Ayak Butonu orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında gönderilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Eaton 229748 ürünümüz, ürün kodu ve teknik özellikleri kontrol edilerek stoklarımızdan hazırlanır. Mağazamız güvencesiyle orijinal ambalajlı, adınıza faturalı ve güvenli sevkiyatla teslim edilir. Pano imalatı, makine revizyonu ve kurumsal satın alma projelerinde teknik ürün doğrulama desteği sağlanır.
