Ürün Tanıtımı & Kullanım Alanları

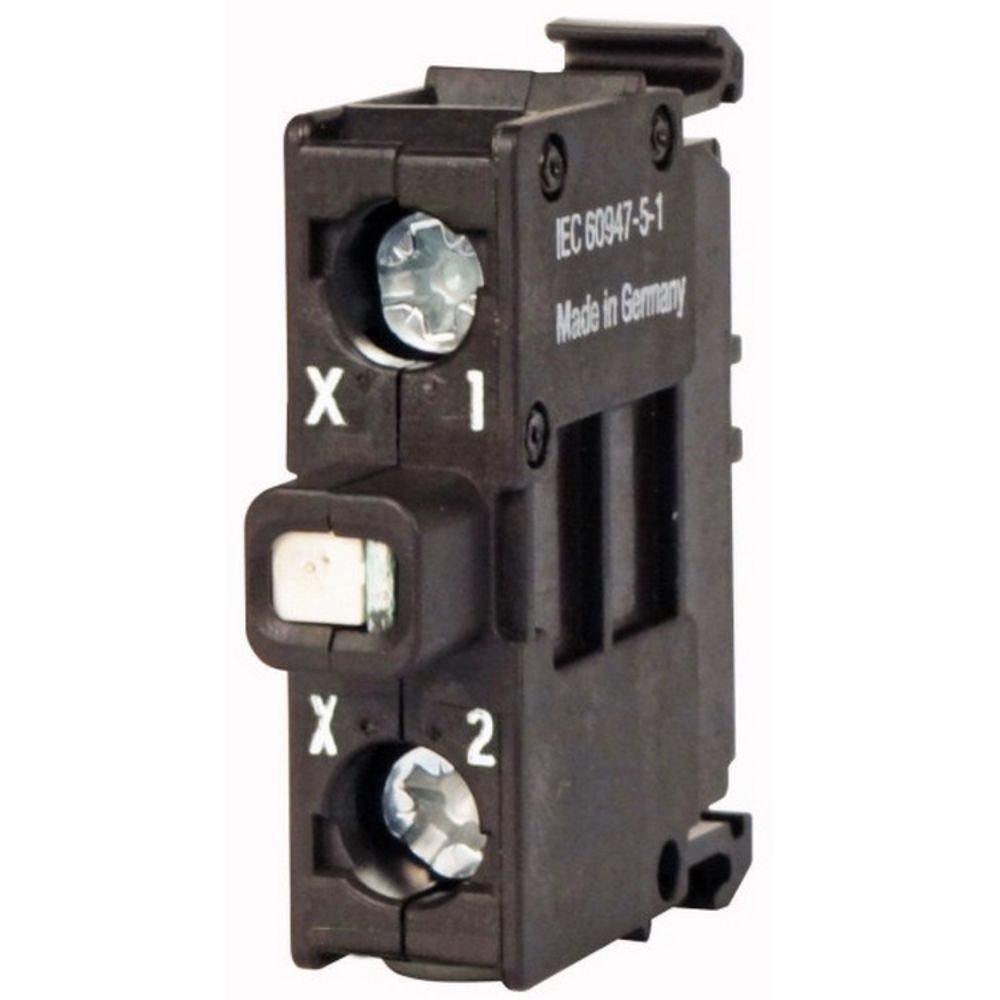

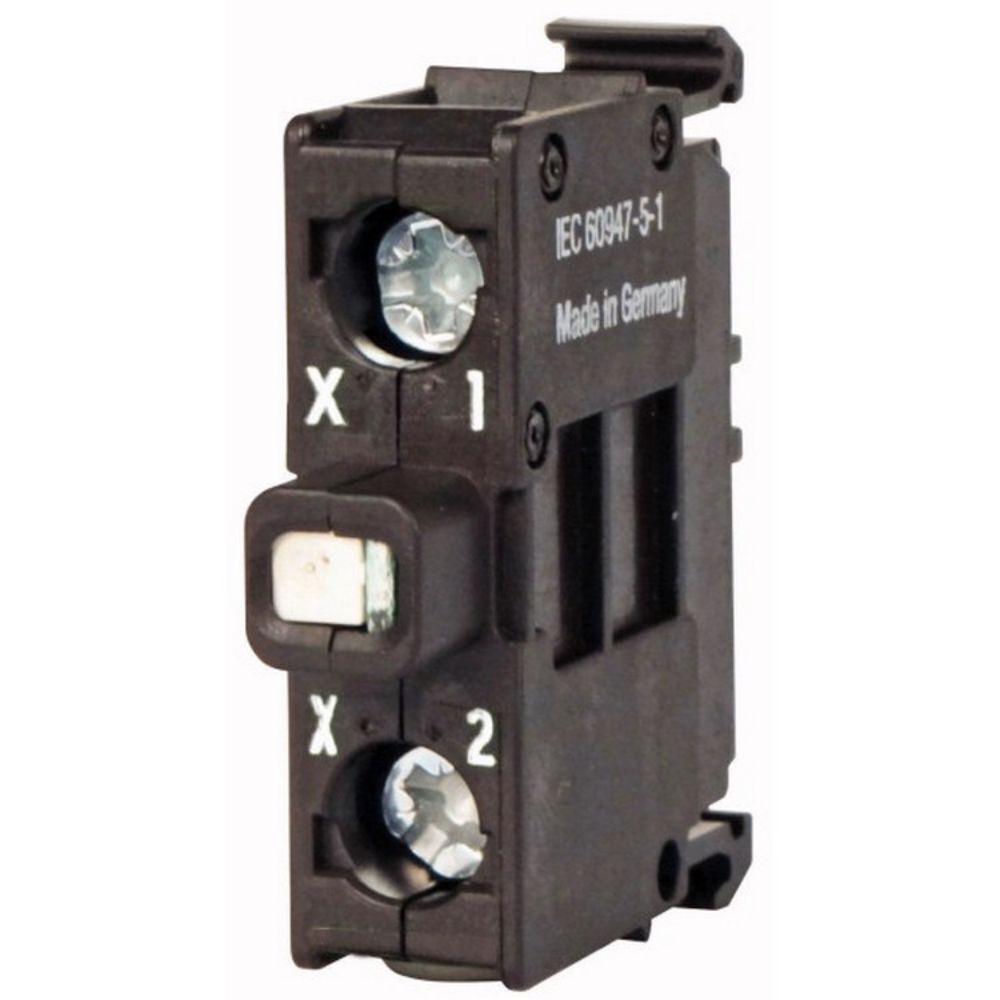

Eaton 218058 M22-LEDC-B LED Soketi, M22 kumanda butonları ve sinyal elemanlarında mavi görsel ikaz oluşturmak için kullanılan taban montajlı bir LED elemanıdır. 24V kumanda devreleri başta olmak üzere 12-30V AC/DC besleme aralığında çalışır ve makine panoları, otomasyon panoları, enerji dağıtım panoları ile endüstriyel kontrol kutularında operatöre durum bilgisi vermek için tercih edilir.

Bu LED Soketi, Eaton M22 sistemindeki buton kafaları, kontak elemanları ve uygun buton kutuları ile birlikte kullanılmalıdır. Ürün, tek başına bir buton veya kontak bloğu değildir; yalnızca ışıklı gösterge fonksiyonunu sağlar. Mavi ışık rengi, enerji mevcut, uzaktan kumanda aktif, yardımcı devre devrede veya belirli bir çalışma durumunun görsel olarak ayrıştırılması gereken uygulamalarda net bir pano göstergesi sunar.

Öne Çıkan Üstün Özellikler & Avantajları

• Geniş besleme aralığı: LED Soketi 12-30V AC/DC gerilim aralığında çalışarak 24V kumanda devreleriyle uyum sağlar.
• Düşük tüketim: Maksimum 0,26 W güç tüketimi, çoklu gösterge kullanılan panolarda yardımcı devre yükünü düşük tutar.
• Kolay bağlantı: LED Soketi vidalı klemens yapısıyla pano kablolamasında hızlı ve kontrollü bağlantı imkânı verir.
• Uzun çalışma ömrü: 25°C ortam koşulunda 100.000 saate kadar belirtilen elektriksel ömür sunar.
• Entegre diyot: Yardımcı devre yapısında entegre diyot bulunur ve ürünün elektriksel tasarımını sadeleştirir.
• Kompakt yapı: 38 x 37 x 10 mm ölçüleri, M22 pano elemanlarıyla birlikte düzenli montaj yapılmasına yardımcı olur.

Teknik & Donanım Özellikleri

LED Soketi için doğrulanmış temel teknik değerler aşağıdaki tabloda verilmiştir.

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

LED Soketi montajından önce enerji kesilmeli ve besleme gerilimi ölçülerek doğrulanmalıdır. 24V kumanda devrelerinde kullanılmak üzere tasarlanan ürünün 12-30V AC/DC aralığı dışında çalıştırılmaması gerekir. Katı iletkenlerde 0,75-2,5 mm², çok telli iletkenlerde 0,5-2,5 mm² kablo kullanılmalı; vidalı klemens bağlantıları gevşeklik ve damar taşması olmayacak şekilde yapılmalıdır. Ürün IP20 koruma seviyesinde olduğundan nem, su ve yoğun toz bulunan açık uygulamalarda kullanılmamalı; uygun bir pano veya buton kutusu içinde konumlandırılmalıdır. Montajda M22 buton kafası, kontak elemanı ve kutu aksesuarlarının ürün kodları birlikte kontrol edilmelidir.

Sıkça Sorulan Sorular

Eaton 218058 LED soketinin çalışma gerilimi ve akım aralığı nedir?

Ürün 12-30V AC/DC anma çalışma gerilimi aralığında çalışır. Anma işletme akımı 5-14 mA, maksimum güç tüketimi ise 0,26 W seviyesindedir.

Eaton 218058 hangi buton ve pano sistemleriyle kullanılır?

M22-LEDC-B kodlu ürün, Eaton M22 kumanda butonları, sinyal lambaları ve buton kutusu sistemlerinde mavi görsel ikaz sağlamak amacıyla kullanılır. Ürün yalnızca LED elemanıdır; buton kafası, kontak bloğu ve kutu ayrıca seçilmelidir.

Eaton 218058 LED soketinin montaj ve bağlantı tipi nasıldır?

Bu LED Soketi taban montajlıdır ve yardımcı devre bağlantısı vidalı klemens üzerinden yapılır. Katı iletkenlerde 0,75-2,5 mm², çok telli iletkenlerde 0,5-2,5 mm² kablo kesitleriyle uyumludur.

Ürün orijinal mi ve garanti koşulları nedir?

Ürün mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Üretici ve distribütör garanti koşulları kapsamında sevk edilen ürün için teknik seçim ve tedarik desteği sağlanır.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamızda yer alan Eaton 218058 LED Soketi, orijinal ürün ambalajı ve ürün kodu kontrol edilerek hazırlanır. Siparişleriniz adınıza faturalı şekilde, stok durumuna bağlı olarak hızlı sevkiyat planlamasıyla gönderilir. Pano projenizde 24V AC/DC veya farklı bir gerilim sınıfı kullanıyorsanız sipariş öncesinde ürün kodunu ve besleme değerini birlikte kontrol etmenizi öneririz.
