Ürün Tanıtımı & Kullanım Alanları

EATON 216931-AS0, RMQ-Titan M22 serisine ait mavi LED aydınlatmalı, yaylı ve 1NA kontaklı bir Işıklı Yaylı Buton çözümüdür. Anlık kumanda prensibi sayesinde butona basıldığında kontak devresi kapanır, operatör butonu bıraktığında mekanizma ilk konumuna geri döner. Nominal 24V AC/DC kontrol devrelerinde kullanılan ürün; makine otomasyon panoları, motor kumanda devreleri, proses ekipmanları, saha kumanda kutuları ve elektrik dağıtım panolarında tercih edilir.

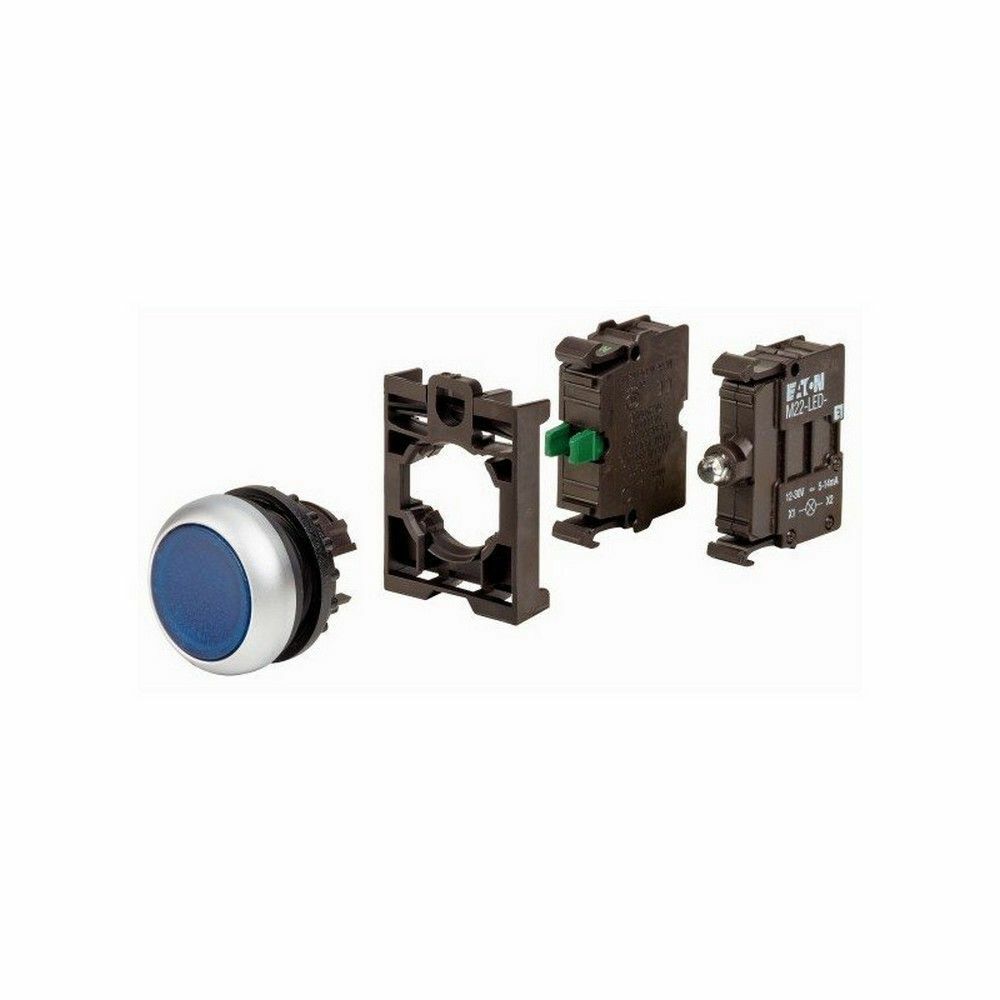

Bu Işıklı Yaylı Buton, mavi LED göstergesi sayesinde kumanda noktasının pano üzerinde kolay fark edilmesini sağlar. Ürün kodu 216931-AS0, M22-DL-B/K10 komple kombinasyonuna karşılık gelir ve M22-A bağlantı aparatı, M22-K10 1NA kontak elemanı ile M22-LED-B mavi LED bileşeniyle birlikte değerlendirilir. 22,5 mm montaj deliği, standart pano tasarımlarında hızlı ve düzenli uygulama imkânı sunar.

Öne Çıkan Üstün Özellikler & Avantajları

• Işıklı Yaylı Buton: Anlık komut verme ve bırakıldığında geri dönme fonksiyonu.
• 18-30V AC/DC besleme aralığı ve nominal 24V mavi LED aydınlatma.
• 1NA kontak yapısı ile start, reset, onay ve yardımcı kumanda devrelerine uyum.
• 22,5 mm montaj açıklığı ve yaklaşık 30 x 30 x 30 mm kompakt ürün ölçüsü.
• IP66, IP67 ve IP69K seviyesine kadar ön yüz koruması; toz ve neme karşı dayanıklı yapı.
• 5.000.000 operasyona kadar mekanik ömür ve maksimum 5 N çalışma kuvveti.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Işıklı Yaylı Buton montajından önce pano enerjisi tamamen kesilmeli ve LED besleme gerilimi kontrol edilmelidir. Panelde 22,5 mm delik açıldıktan sonra M22-A bağlantı aparatıyla sabitleme yapılmalı, M22-K10 kontak terminallerine uygun kesitte kablo ve mümkünse kablo yüksüğü kullanılmalıdır. 24V AC/DC LED uçları 230V devreye bağlanmamalı; LED ve kontak devreleri şemaya göre ayrı ayrı doğrulanmalıdır. Sıkma aparatı kullanıldığında üretici montaj talimatındaki tork değerine uyulmalı, plastik gövdeyi zorlayacak aşırı sıkmadan kaçınılmalıdır.

Sıkça Sorulan Sorular

Işıklı Yaylı Buton hangi gerilimde çalışır?

Bu Işıklı Yaylı Buton, nominal 24V AC/DC LED devresine sahiptir ve ürün kombinasyonunda 18-30V AC/DC besleme aralığı kullanılır. 230V LED'li varyantla karıştırılmamalıdır.

Ürün hangi kontak yapısına sahiptir?

Ürün 1NA kontaklıdır. Butona basıldığında normalde açık kontak kapanır; buton bırakıldığında kontak tekrar açık konuma döner.

Orijinallik ve sevkiyat güvencesi nedir?

Mağazamızdan gönderilen ürünler orijinal ambalajlı ve adınıza faturalı olarak hazırlanır. Üretici veya distribütör garanti koşulları ürün belgeleriyle birlikte uygulanır.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON 216931-AS0 ürününü mağazamız güvencesiyle, ürün kodu ve set bileşenleri kontrol edilerek temin edebilirsiniz. Sipariş hazırlığında M22-DL-B/K10, 216931-AS0 ve 24V mavi LED kombinasyonu kontrol edilir; ürün orijinal ambalajı, fatura ve sevkiyat korumasıyla gönderilir.
