Ürün Tanıtımı & Kullanım Alanları

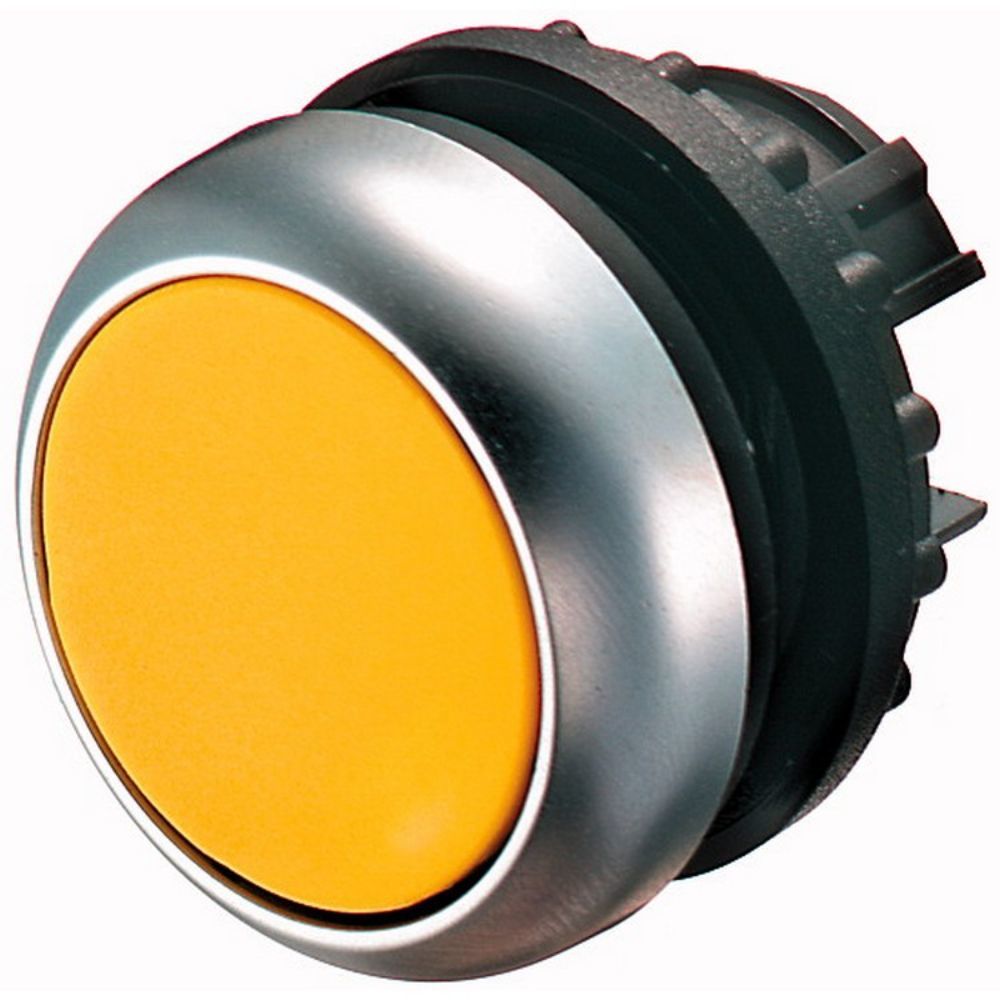

EATON 216929 M22-DL-Y, RMQ-Titan serisi için tasarlanmış sarı renkli, düz tip ve yaylı geri dönüşlü Işıklı Buton Kafasıdır. 22,5 mm pano açıklığına monte edilen bu ön kumanda elemanı; makine kumanda panoları, otomasyon sistemleri, üretim hatları, proses kontrol panoları ve endüstriyel tesislerde anlık komut vermek ve operatörün kumanda noktasını hızlı biçimde ayırt etmesini sağlamak amacıyla kullanılır.

Ürün tek başına komple elektriksel buton değildir. Işıklı Buton Kafası, M22-A montaj gövdesi, uygun kontak bloğu ve uygulama gerilimine göre seçilen LED modülüyle birlikte komple kumanda elemanına dönüştürülür. Sarı renk; uyarı, dikkat, yardımcı fonksiyon veya proses durum bildirimi gereken pano tasarımlarında kolay fark edilir bir görsel kimlik sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• Işıklı Buton Kafası yapısı: Aydınlatma modülüyle kullanılmaya uygun ön aktüatör yapısı sunar.
• Yaylı çalışma: Basma kuvveti kaldırıldığında başlangıç konumuna geri döner; anlık kumanda devreleri için uygundur.
• Standart montaj: 22,5 mm pano deliği ve 22 x 22 mm ön boyut, M22 pano düzenleriyle uyumludur.
• Koruma: IP67/IP69K ön yüz koruması, toz, su ve yoğun temizlik koşullarına karşı dayanıklılık sağlar.
• Mekanik dayanım: 5.000.000 çalışma mekanik ömrü ve 5 N çalıştırma kuvveti sunar.
• Geniş çalışma aralığı: -25 °C ile +70 °C arasındaki ortam sıcaklıklarında kullanılabilir.

Bu özellikleri sayesinde Işıklı Buton Kafası, sık kullanılan operatör kumanda noktalarında uzun ömürlü ve modüler bir çözüm oluşturur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Işıklı Buton Kafası montajından önce pano kapağındaki deliğin 22,5 mm olduğu kontrol edilmelidir. Ürün, M22-A gövde ile sabitlenmeli; kumanda fonksiyonu için M22-K10 gibi uygun kontak bloğu kullanılmalıdır. Aydınlatma isteniyorsa LED modülü devre gerilimine göre seçilmelidir. 24 VAC/DC uygulamalarda M22-LED-W, 230 VAC uygulamalarda M22-LED230-W bileşeniyle oluşturulan komple çözüm kullanılabilir. Bağlantılar enerji kesilmiş durumda yapılmalı, terminal sıkma işlemleri ilgili komponentin üretici tork değerlerine göre gerçekleştirilmelidir.

Sıkça Sorulan Sorular

Bu Işıklı Buton Kafası hangi pano deliğine monte edilir?

22,5 mm standart pano açıklığına monte edilir. Ön boyutu 22 x 22 mm'dir.

Ürünle birlikte kontak ve LED modülü gelir mi?

Hayır. Bu ürün ön kumanda kafasıdır. M22-A gövde, kontak bloğu ve LED modülü ayrıca seçilerek komple buton oluşturulur.

Işıklı Buton Kafası hangi çalışma geriliminde kullanılır?

Kafa, aydınlatma modülüyle kullanılmaya uygundur; çalışma gerilimi kullanılan LED modülüne göre belirlenir. Bu nedenle 24 VAC/DC veya 230 VAC LED seçimi pano devresine göre yapılmalıdır.

Ürünün ön yüz koruma sınıfı nedir?

Ön yüz koruma sınıfı IP67/IP69K'dır. Uygulamanın arka gövde ve pano sızdırmazlığı ayrıca değerlendirilmelidir.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON 216929 M22-DL-Y Işıklı Buton Kafası, mağazamızdan orijinal ambalajında ve adınıza düzenlenmiş fatura ile gönderilir. Ürün kodu, renk ve fiziksel uyumluluk sevkiyat öncesi kontrol edilir. Üretici ve distribütör garanti koşulları geçerli olup pano projenizde gerekli M22 gövde, kontak ve LED bileşenlerinin seçiminde teknik destek sağlanır.
