Ürün Tanıtımı & Kullanım Alanları

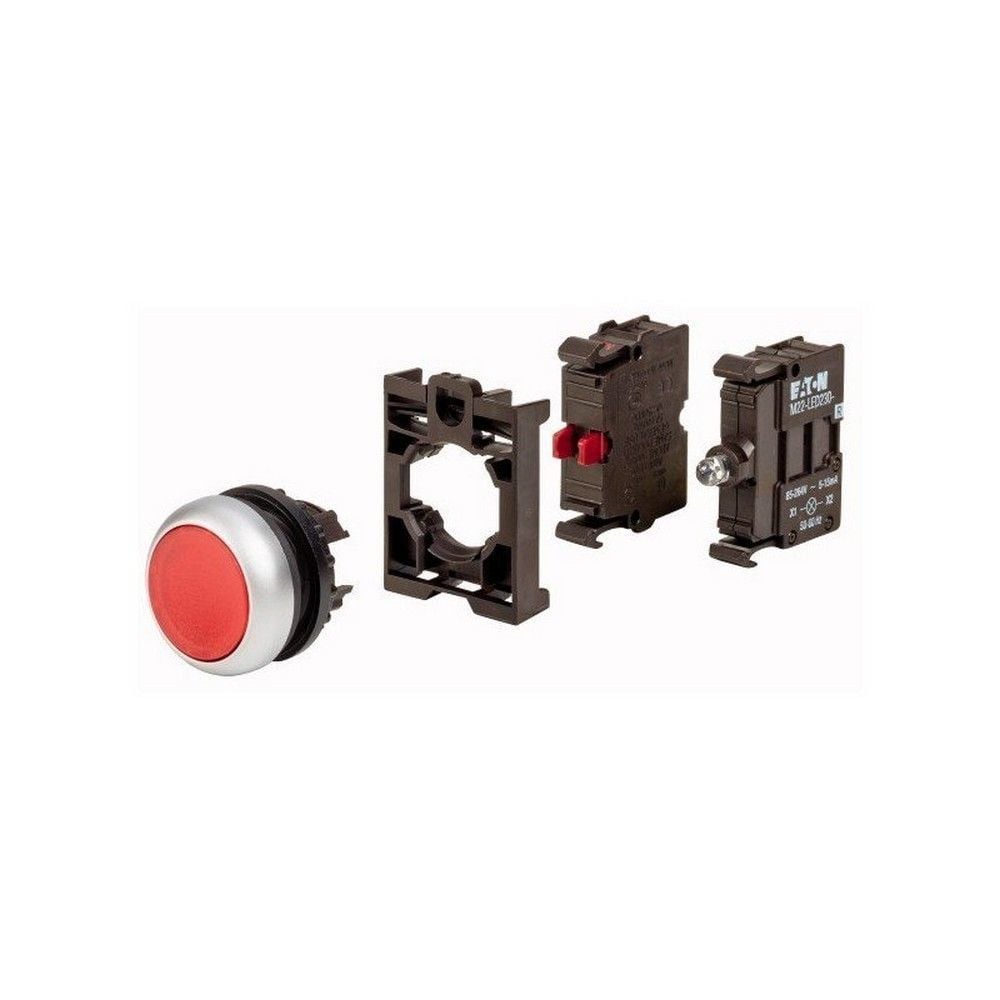

EATON 216925-AS1, 85-264V AC LED aydınlatmalı, kırmızı renkli ve 1NK kontaklı Işıklı Yaylı Buton çözümüdür. RMQ-Titan M22 serisi içinde yer alan ürün, basıldığında kumanda sinyali oluşturan ve bırakıldığında başlangıç konumuna dönen anlık çalışma fonksiyonuna sahiptir.

Bu Işıklı Yaylı Buton, makine kumanda panoları, motor kontrol merkezleri, pompa ve fan panoları, üretim hatları, otomasyon sistemleri ve endüstriyel dağıtım panolarında kırmızı görsel ikaz veya durdurma kumandası amacıyla kullanılabilir. 22,5 mm M22 pano montajı sayesinde standart kumanda elemanlarıyla düzenli bir ön yüz oluşturur.

Öne Çıkan Üstün Özellikler & Avantajları

• 230V LED aydınlatma: Işıklı Yaylı Buton, 85-264V AC aralığında çalışan entegre kırmızı LED ile kumanda durumunun net biçimde izlenmesini sağlar.
• 1NK kontak yapısı: Bir adet normalde kapalı kontak, durdurma, emniyet zinciri ve kontrol devrelerinde kullanılabilir.
• Anlık yaylı fonksiyon: Buton bırakıldığında otomatik olarak ilk konumuna döner ve darbe tipi kumanda uygulamalarına uyum sağlar.
• Dayanıklı ön yüz: IP67/IP69K ön yüz koruması, toz, su ve yoğun temizlik koşullarında kullanım avantajı sunar.
• Endüstriyel dayanım: Mekanik ömrü 5 milyonun üzerindedir ve -25 ila +70 °C ortam sıcaklığında çalışacak şekilde tasarlanmıştır.
• Standart pano uyumu: 22,5 mm montaj deliği ve 22 x 22 mm ön yüz ölçüsü, M22 kumanda panolarında kolay entegrasyon sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Işıklı Yaylı Buton montajından önce pano enerjisi kesilmeli ve LED besleme geriliminin 85-264V AC aralığında olduğu doğrulanmalıdır. Montaj deliği 22,5 mm olmalı, ön yüz sızdırmazlığı düzgün oturtulmalı ve 1NK kontak bağlantıları proje şemasına göre yapılmalıdır. Vidalı terminallerde 0,8 Nm tork uygulanmalı; kablo uçları uygun şekilde soyulup yüksüklenmeli ve iletken kesiti klemens kapasitesini aşmamalıdır.

Sıkça Sorulan Sorular

Işıklı Yaylı Buton hangi gerilimde çalışır?

LED aydınlatma devresi 85-264V AC aralığında çalışır. Ürün, nominal 230V AC pano beslemeleri için uygundur.

Bu Işıklı Yaylı Buton hangi kontak fonksiyonuna sahiptir?

Ürün 1NK kontaklıdır. Butona basıldığında normalde kapalı kontak açılır; buton bırakıldığında yaylı mekanizma ilk konumuna döner.

Montaj için pano deliği kaç milimetre olmalıdır?

M22 standardına uygun 22,5 mm montaj deliği kullanılmalıdır. Ön yüz ölçüsü yaklaşık 22 x 22 mm'dir.

Ürün hangi koruma sınıfını sunar?

Ön yüz tarafında IP67/IP69K koruma seviyesine sahiptir. Pano içi koruma, kullanılan kabin ve montaj koşullarına göre ayrıca değerlendirilmelidir.
