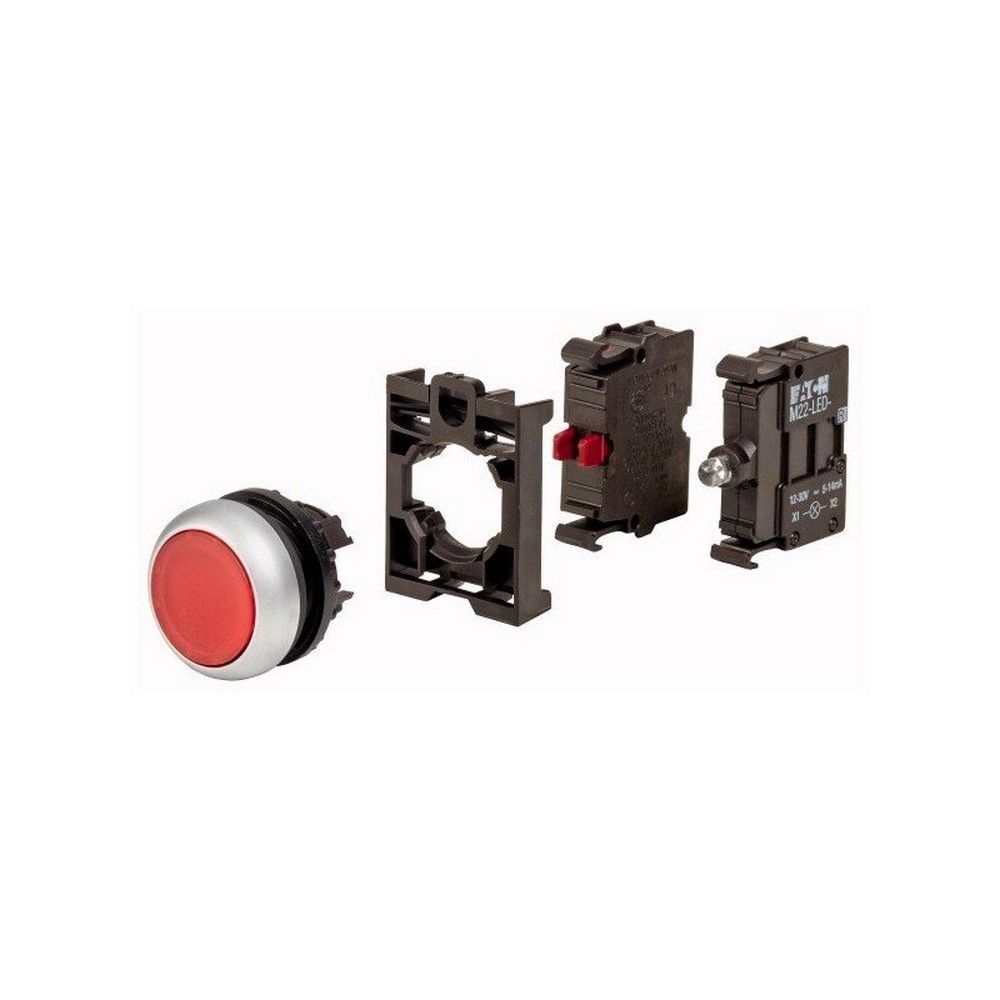

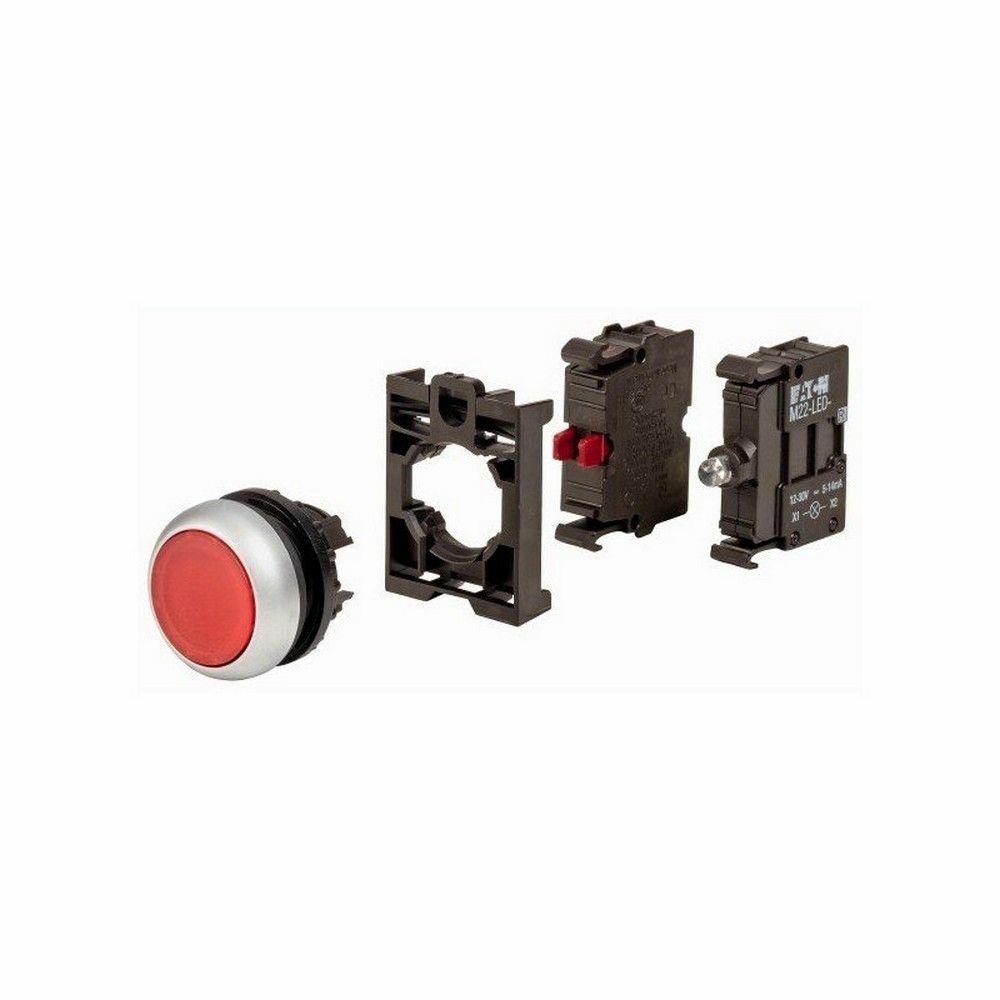

EATON 216925-AS0 BUTON, YAYLI, 24V LED'Lİ, KIRMIZI 1NK
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 216925-AS0 BUTON, YAYLI, 24V LED'Lİ, KIRMIZI 1NK |
| Stok Kodu | 216925-AS0 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 216925-AS0 Işıklı Yaylı Buton, RMQ-Titan M22 serisi içinde yer alan, 24V AC/DC LED aydınlatmalı, kırmızı renkli ve 1NK kontaklı anlık kumanda elemanıdır. Yaylı mekanizması sayesinde operatör butona bastığında kumanda sinyali oluşturur, bırakıldığında başlangıç konumuna geri döner. Bu Işıklı Yaylı Buton; makine kumanda panoları, otomasyon panoları, üretim hatları, MCC ve dağıtım panolarındaki yardımcı kumanda devreleri, paketleme makineleri ve endüstriyel operatör istasyonlarında kullanılabilir.
Kırmızı LED aydınlatma, buton fonksiyonunun pano üzerinde hızlı şekilde fark edilmesini sağlar. 1NK kontak yapısı, normalde kapalı devrelerin açtırılması, durdurma komutları, izin devreleri ve yardımcı emniyet kumandaları için uygundur. Işıklı Yaylı Buton, standart M22 pano mimarisiyle uyumlu olduğundan yeni pano imalatlarında olduğu kadar mevcut ekipmanların bakım ve yenileme çalışmalarında da pratik çözüm sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- 24V AC/DC LED besleme: Işıklı Yaylı Buton, 18-30V AC/DC çalışma aralığı sayesinde nominal 24V kumanda devreleriyle uyumludur.
- Kırmızı görsel ikaz: Kırmızı LED, makine ve pano üzerinde kumanda durumunun kolay fark edilmesini sağlar.
- 1NK kontak yapısı: Işıklı Yaylı Buton, normalde kapalı tek kontakla durdurma ve açtırma mantığına sahip devrelerde kullanılabilir.
- Anlık yaylı fonksiyon: Buton bırakıldığında otomatik olarak ilk konumuna döner; darbe tipi manuel kumanda için uygundur.
- 22,5 mm montaj: Standart M22 pano delik çapına uygun yapı, hızlı ve düzenli panel montajı sağlar.
- Yüksek çevresel dayanım: IP67/IP69K ön koruması, -25°C ile +70°C çalışma aralığı ve 5 milyon mekanik operasyon ömrü sunar.
Teknik & Donanım Özellikleri
Işıklı Yaylı Buton için doğrulanan temel teknik ve montaj parametreleri aşağıdaki tabloda verilmiştir.
| Teknik Parametre | Değer |
|---|---|
| Marka | EATON |
| Seri | RMQ-Titan M22 |
| Ürün referansı | 216925-AS0 |
| Montaj kombinasyonu | M22-DL-R/K01 |
| Komple cihaz karşılığı | M22-DL-R-K01-R |
| Ürün tipi | Komple ışıklı yaylı buton |
| Çalışma fonksiyonu | Anlık, yaylı geri dönüşlü |
| Buton rengi | Kırmızı |
| Kontak yapısı | 1NK / 1NC |
| LED besleme gerilimi | 18-30V AC/DC, nominal 24V |
| Montaj çapı | 22,5 mm |
| Ön koruma sınıfı | IP67 / IP69K |
| NEMA koruma sınıfı | NEMA 4X / NEMA 13 |
| Mekanik ömür | 5.000.000 operasyon |
| Çalıştırma kuvveti | Maksimum 5 N |
| Maksimum çalıştırma frekansı | 3.600 operasyon/saat |
| Çalışma sıcaklığı | -25°C ile +70°C |
| Şok dayanımı | 30 g, 11 ms yarım sinüs |
| İlgili standartlar | IEC/EN 60947-5, UL 508 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Işıklı Yaylı Buton montajından önce pano üzerinde 22,5 mm delik çapını, pano yüzey kalınlığını ve ürünün ön yüzey sızdırmazlığını kontrol edin. LED beslemesini 18-30V AC/DC aralığında bağlayın; 24V DC uygulamalarda polariteyi, AC uygulamalarda ise kumanda devresinin uygunluğunu doğrulayın. 1NK kontak bağlantısında butonun normalde kapalı çalışma mant
Sıkça Sorulan Sorular
S: EATON 216925-AS0 Işıklı Yaylı Buton hangi gerilimde çalışır?
C: LED aydınlatma devresi 18-30V AC/DC aralığında çalışır ve 24V AC/DC kumanda devreleri için uygundur. Ürün kırmızı LED aydınlatmaya sahiptir.
S: Ürünün kontak yapısı ve çalışma fonksiyonu nedir?
C: Ürün 1NK, yani normalde kapalı tek kontaklıdır. Yaylı ve anlık çalışma fonksiyonu sayesinde butona basıldığında kontak açılır, bırakıldığında yay etkisiyle başlangıç konumuna döner.
S: EATON 216925-AS0 hangi panolarda ve nasıl monte edilir?
C: 22,5 mm delik çapına sahip kumanda ve otomasyon panolarına, makine kontrol kutularına ve endüstriyel operatör panellerine monte edilir. Montaj öncesinde pano kalınlığı, kontak bağlantısı ve LED polaritesi kontrol edilmelidir.
S: Ürün orijinal mi ve garanti süreci nasıldır?
C: Ürün Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti süreçleriyle temin edilir. Sevkiyat öncesinde SKU ve ürün konfigürasyonu kontrol edilerek gönderim yapılır.
