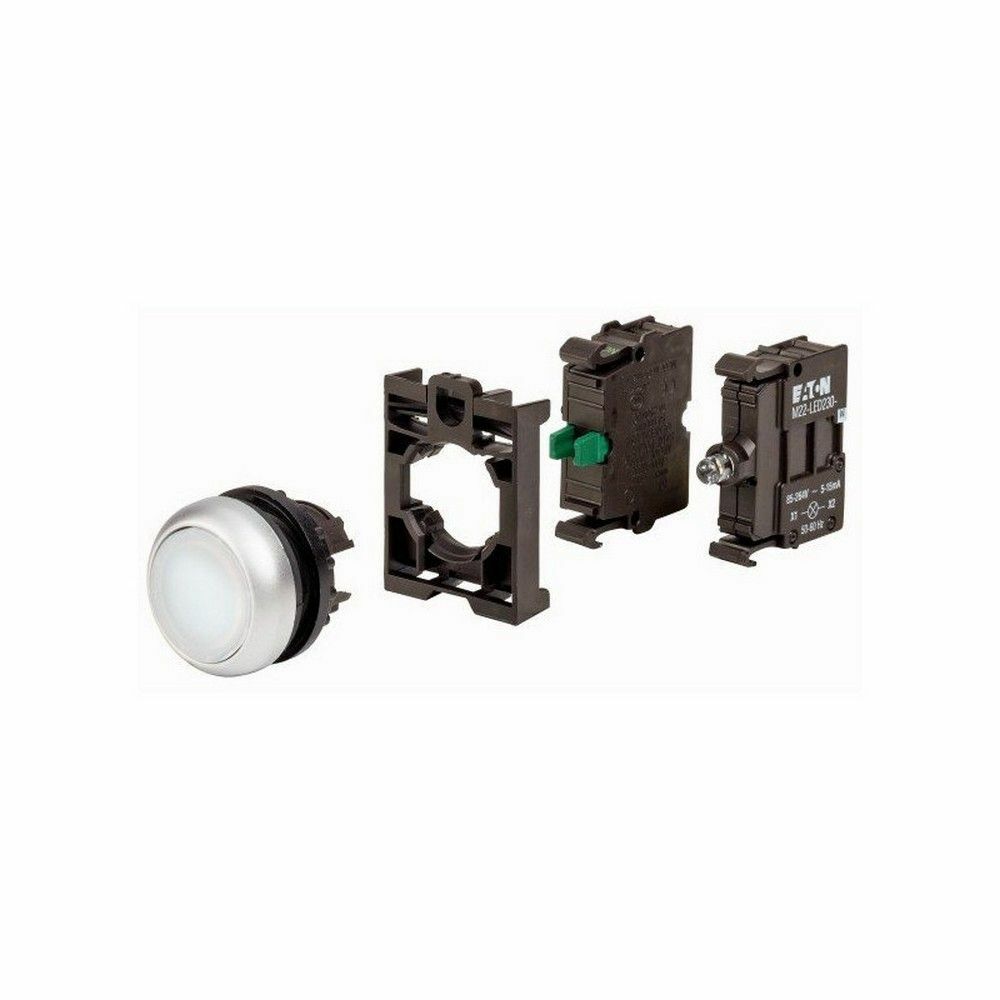

EATON 216922-AS1 BUTON, YAYLI, 230V LED'Lİ, BEYAZ 1NA
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 216922-AS1 BUTON, YAYLI, 230V LED'Lİ, BEYAZ 1NA |
| Stok Kodu | 216922-AS1 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 216922-AS1 Işıklı Yaylı Buton, RMQ-Titan M22 serisi içinde yer alan, beyaz LED aydınlatmalı ve 1NA kontaklı komple pano kumanda elemanıdır. 230V AC kontrol devrelerinde anlık komut verme, çalışma durumunu görsel olarak izleme ve operatör kumandasını pano ön yüzüne taşıma amacıyla kullanılır.
Bu Işıklı Yaylı Buton; makine kumanda panoları, endüstriyel otomasyon sistemleri, pompa ve fan kontrol panoları, MCC uygulamaları, enerji dağıtım panoları ve proses ekipmanlarında tercih edilir. Yaylı dönüş mekanizması, buton bırakıldığında kontakların başlangıç konumuna dönmesini sağlayarak anlık çalıştırma ve tetikleme senaryolarına uyum sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- Işıklı Yaylı Buton yapısı sayesinde anlık kumanda ve beyaz LED'li görsel bildirim aynı gövdede birleştirilir.
- 85-264V AC LED çalışma aralığı, nominal 230V AC pano devreleriyle uyum sağlar.
- 1NA kontak yapısı, start, onay, reset ve PLC giriş kumandalarında kullanılabilir.
- 22,5 mm pano deliği ve önden montaj, standart M22 yerleşimlerinde hızlı uygulama imkânı verir.
- IP67/IP69K ön yüz koruması, tozlu ve nemli endüstriyel ortamlarda dayanıklılığı artırır.
- Beyaz düz yüzey ve yuvarlak lens, pano üzerindeki fonksiyonun hızlı fark edilmesini sağlar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Seri | RMQ-Titan M22 |
| Komple ürün referansı | M22-DL-W/K10/230 |
| LED çalışma gerilimi | 85-264V AC, nominal 230V AC |
| Kontak yapısı | 1NA |
| Buton fonksiyonu | Anlık, yaylı geri dönüşlü |
| Montaj deliği | 22,5 mm |
| Ön yüz ölçüsü | 22 x 22 mm |
| Ürün ölçüsü | 30 x 30 x 30 mm |
| Ön yüz koruma sınıfı | IP67/IP69K |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Çalıştırma kuvveti | 5 N |
| Mekanik ömür | 5.000.000 işlem |
| Bağlantı tipi | Vidalı terminal |
| Kontak AC-15 değeri | 230V AC'de 6A |
| Standartlar | IEC/EN 60947-5, UL 508, VDE 0660, CE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Işıklı Yaylı Buton montajında pano üzerinde 22,5 mm delik açılmalı, montaj adaptörü ön yüzden sabitlenmeli ve kontak ile LED bağlantıları ürün devre şemasına göre yapılmalıdır. LED beslemesi 85-264V AC aralığında olduğundan 24V AC/DC devrelerle karıştırılmamalıdır. 1NA kontak, kumanda bobini veya PLC giriş devresine seri bağlanabilir. Enerji kesilmeden bağlantı yapılmamalı; 230V AC devrelerde uygun sigorta, izolasyon ve pano içi dokunmaya karşı koruma uygulanmalıdır.
Sıkça Sorulan Sorular
Bu Işıklı Yaylı Buton 24V devrede kullanılabilir mi?
LED elemanı 85-264V AC içindir. 24V AC/DC uygulamalar için aynı serinin uygun düşük gerilim LED varyantı seçilmelidir.
Set içinde hangi parçalar bulunur?

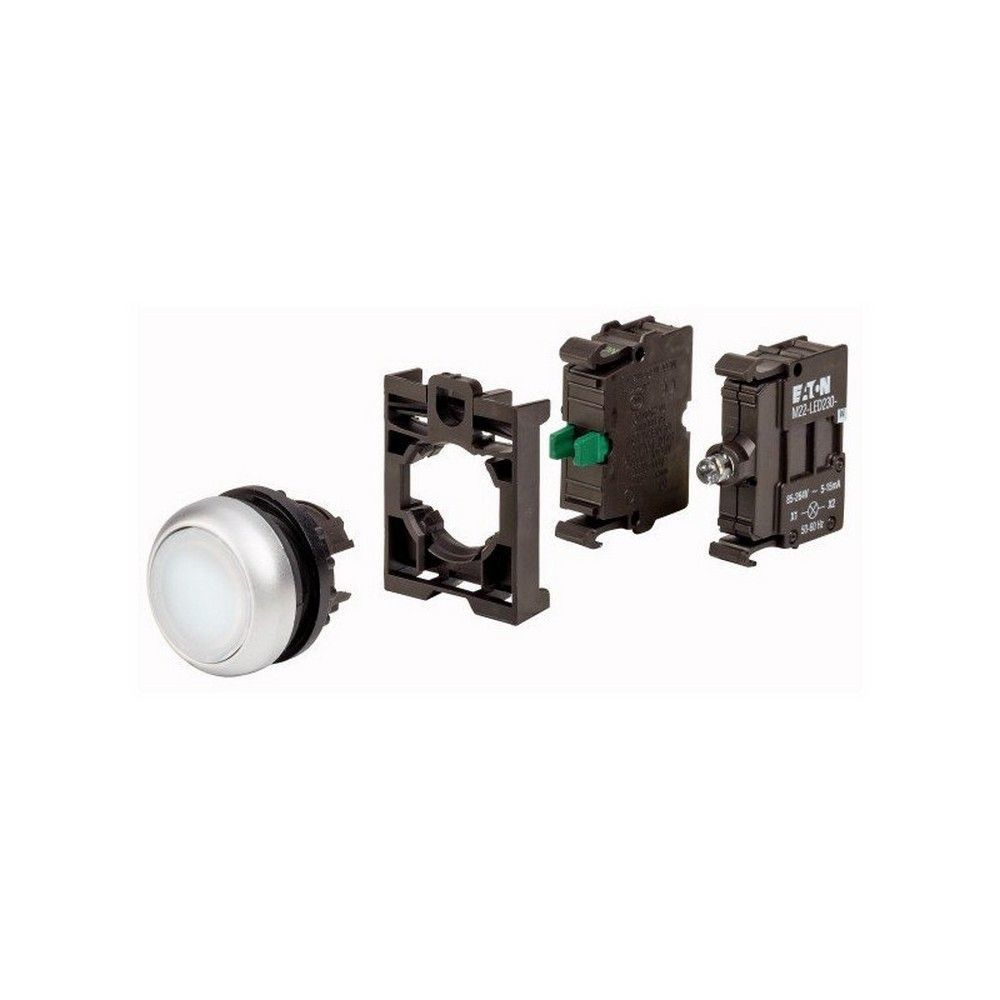

Set; beyaz buton kafası, montaj adaptörü, beyaz 230V LED elemanı ve 1NA kontak elemanından oluşur.
Montaj için hangi pano deliği gerekir?
Önden montaj için 22,5 mm çapında standart M22 pano deliği gerekir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan temin edilen Işıklı Yaylı Buton, orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir. Sipariş hazırlığında model kodu, 230V AC LED seçeneği, beyaz renk ve 1NA kontak yapısı kontrol edilerek pano projelerine uygun ürün gönderimi sağlanır.
