Ürün Tanıtımı & Kullanım Alanları

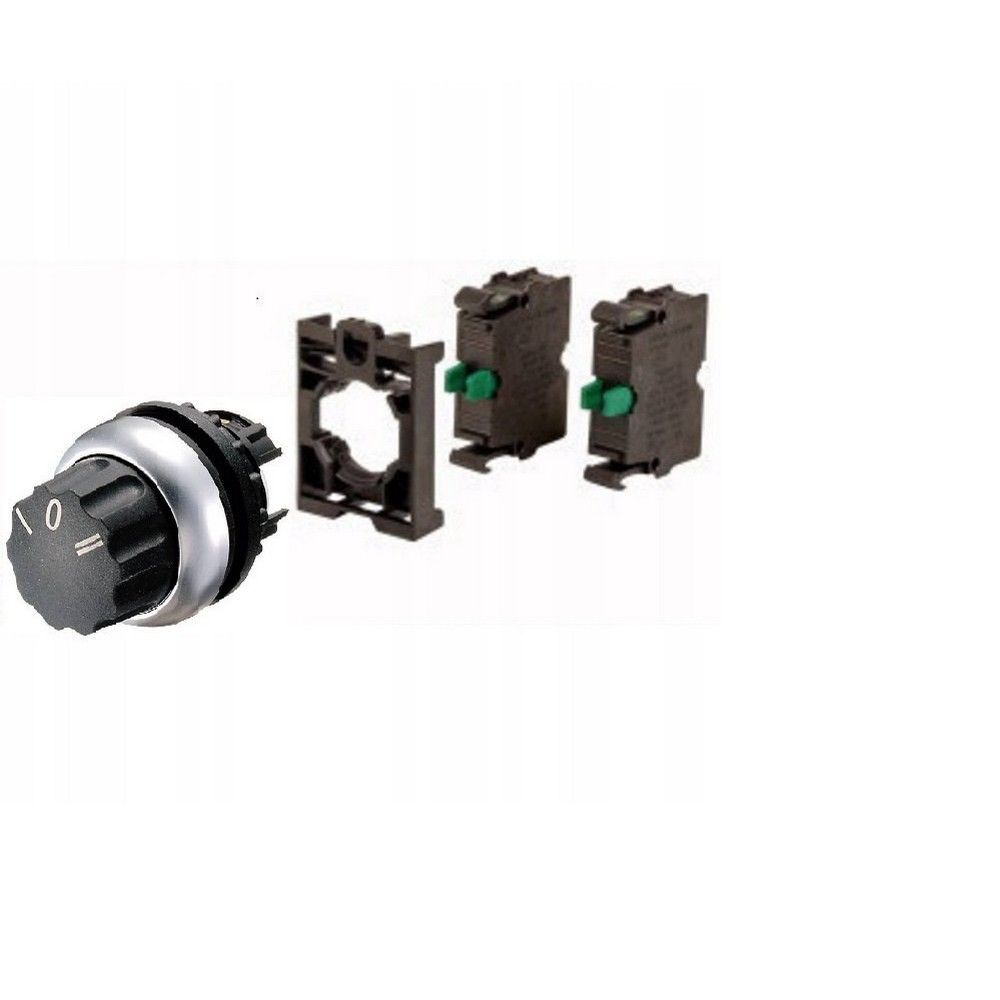

EATON M22-WR3, üç sabit konumlu ve 2NA kontak kombinasyonuyla kullanılan Döner Başlı Buton modelidir. Siyah döner aktüatör, titanyum renkli çerçeve ve 60° + 60° çalışma açısı sayesinde pano üzerindeki çalışma modlarının net biçimde seçilmesini sağlar.

Ürün; makine kumanda panoları, otomasyon sistemleri, motor kontrol panoları, pompa istasyonları ve manuel-otomatik seçim devrelerinde kullanılır. Kalıcı çalışma yapısı, operatörün seçtiği konumun geri dönmeden korunmasını gerektiren kumanda senaryoları için uygundur. Bu Döner Başlı Buton, 216863-AS0 / M22-WR3/K20 referans yapısıyla 2NA kontaklı komple kumanda çözümü olarak değerlendirilir.

Öne Çıkan Üstün Özellikler & Avantajları

• Üç sabit konum: Farklı işletme veya çalışma modlarının tek kumanda elemanı üzerinden seçilmesini sağlar.
• 2NA kontak kombinasyonu: İki ayrı normalde açık kumanda sinyalinin aynı mekanik seçim üzerinden yönetilmesine imkân verir.
• Kalıcı çalışma fonksiyonu: Seçilen konum, operatör müdahalesi sona erdikten sonra korunur.
• IP66 ön yüz koruması: Toz ve suya karşı dayanım gerektiren pano ve makine uygulamalarında avantaj sağlar.
• 22,5 mm montaj deliği: Standart M22 pano tasarımlarına uyumlu, hızlı ve düzenli montaj sunar.
• Uzun mekanik ömür: 100.000操作 mekanik ömür değeri, sık kullanılan kumanda uygulamalarında güvenilirlik sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Döner Başlı Buton montajında pano üzerinde 22,5 mm delik açılmalı ve aktüatör çerçevesi panel yüzeyine düzgün oturtulmalıdır. Kontak bağlantıları devre şemasına göre yapılmalı, iletken uçları klemens üreticisinin önerdiği sıkma torkuna uygun sabitlenmelidir. Montaj sonrasında üç konumun mekanik geçişi ve her konumda oluşan kontak sürekliliği ölçü aletiyle kontrol edilmelidir. Kalıcı tip kumandanın acil durdurma fonksiyonu yerine kullanılmaması ve acil durdurma devresinin ilgili güvenlik standartlarına göre ayrıca tasarlanması gerekir.

Sıkça Sorulan Sorular

Döner Başlı Buton kaç konumludur?

EATON M22-WR3, üç sabit konumlu ve 60° + 60° çalışma açısına sahip seçici butondur.

216863-AS0 ürününde hangi kontak yapısı bulunur?

Ürün referansı M22-WR3/K20 kombinasyonuyla 2NA kontak yapısına karşılık gelir. Sipariş öncesinde set içeriğinin ürün etiketi üzerinden kontrol edilmesi önerilir.

Bu ürün aydınlatmalı mıdır?

Hayır. M22-WR3 aydınlatmasız döner seçici buton modelidir. Görsel durum göstergesi gereken panolarda ayrıca uygun bir M22 sinyal lambası kullanılabilir.

Hangi pano uygulamalarında kullanılabilir?

Makine kumanda panoları, motor kontrol sistemleri, otomasyon panoları, pompa ve fan kontrol devreleri ile manuel çalışma modu seçimi gereken endüstriyel tesislerde kullanılabilir.
