Mandal Buton Ürün Tanıtımı & Kullanım Alanları

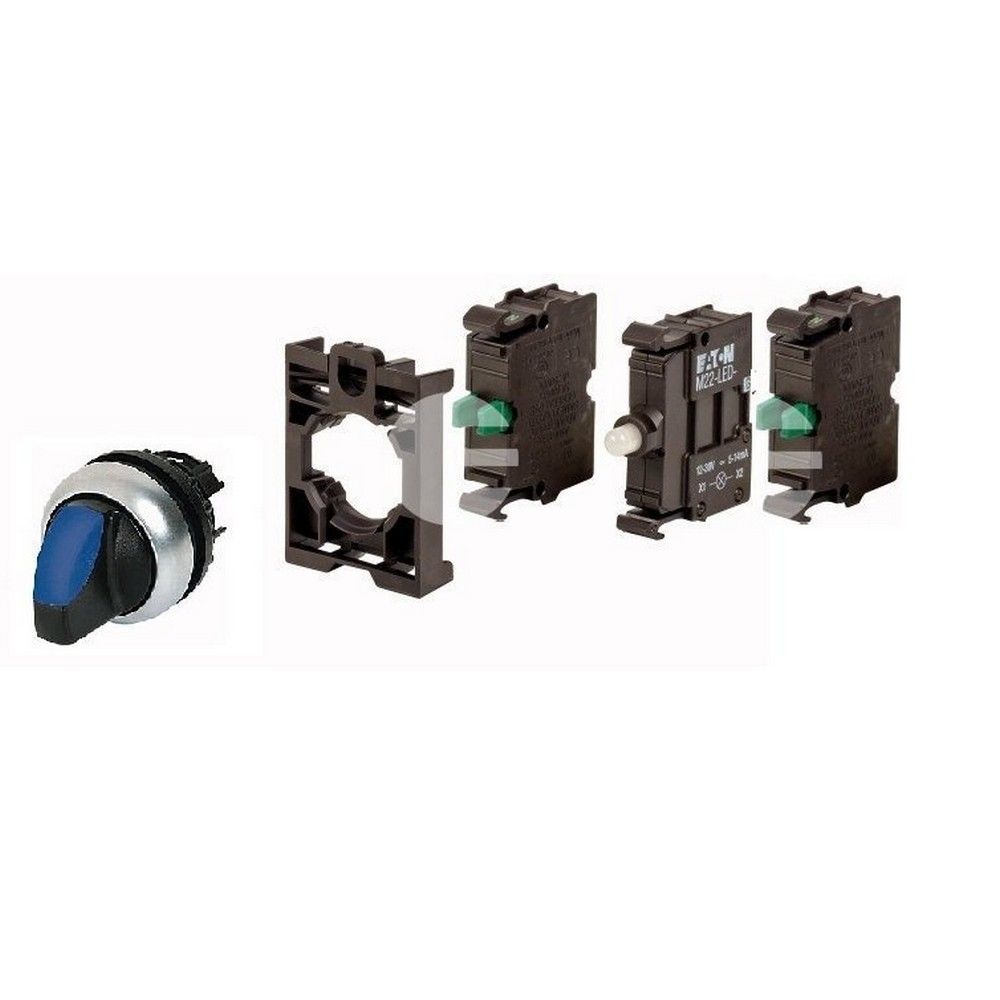

EATON 216851-AS0, RMQ-Titan M22 serisine ait üç konumlu, kalıcı çalışma yapısında, mavi LED göstergeli komple Mandal Buton çözümüdür. Ürün; iki adet 1NA kontak elemanı, 24V AC/DC LED gösterge, pano gövdesi ve sabitleme bileşenleriyle birlikte düşük gerilimli kumanda devrelerinde güvenilir seçim ve durum izleme sağlar.

Bu Mandal Buton; motor kumanda panoları, pompa ve fan kontrol sistemleri, makine otomasyonu, enerji dağıtım panoları, lokal-uzak kumanda devreleri ve manuel-otomatik seçim uygulamalarında kullanılabilir. Üç sabit konum, operatörün seçtiği çalışma modunun mekanik olarak korunmasına yardımcı olur. Mavi LED gösterge, kumanda durumunun pano önünden kolayca fark edilmesini sağlar.

Mandal Butonun Öne Çıkan Üstün Özellikleri & Avantajları

• Mandal Buton, üç sabit konumlu kalıcı seçim yapısıyla manuel-otomatik veya lokal-uzak gibi çalışma modlarını belirgin biçimde ayırır.
• 24V AC/DC mavi LED gösterge, düşük gerilimli kontrol devrelerinde görsel durum bilgisi sunar.
• İki adet 1NA kontak, aynı seçim hareketiyle iki ayrı kumanda sinyalinin yönetilmesine imkân verir.
• 22,5 mm standart pano delik çapı, yeni imalat ve mevcut kumanda panolarında hızlı montaj sağlar.
• IP66 ön yüz koruması, NEMA 4X ve NEMA 13 sınıfları, uygun pano tasarımında toz ve su etkilerine karşı dayanım sunar.
• 100.000 mekanik çevrim ömrü ve 0,3 Nm çalışma torku, yoğun kullanılan kumanda yüzeylerinde uzun süreli kullanım avantajı sağlar.

Teknik & Donanım Özellikleri

Mandal Buton Saha & Montaj Rehberi

Mandal Buton montajından önce pano kapağında 22,5 mm delik açılmalı, ürün gövdesi yüzeye düzgün oturtulmalı ve sabitleme somunu dengeli şekilde sıkılmalıdır. LED devresi 24V AC/DC beslemeye, kontak terminalleri ise kumanda şemasındaki ilgili giriş ve çıkışlara bağlanmalıdır. Kontak akımı, bağlı PLC girişi, röle veya kontaktör bobini değerleriyle uyumlu seçilmeli; saha kabloları uygun kesitte hazırlanmalı ve devre enerjisizken süreklilik testi yapılmalıdır. IP66 koruma seviyesinin korunması için pano kapağı, conta ve montaj yüzeyi temiz ve hasarsız olmalıdır.

Sıkça Sorulan Sorular

Mandal Buton 24V LED beslemesiyle çalışır mı?

Evet. Ürün, 24V AC/DC kumanda devreleri için mavi LED göstergeli komple referanstır. LED bağlantısı, kontak devresinden ayrı olarak ürün bağlantı şemasına göre yapılmalıdır.

Ürün yaylı mı yoksa kalıcı mı çalışır?

Ürün kalıcı mandallı yapıdadır. Seçilen konum, operatör kolu başka bir konuma alınana kadar korunur.

İki adet 1NA kontak ne sağlar?

İki bağımsız normalde açık kontak, aynı seçim hareketinin iki ayrı kumanda sinyaline aktarılmasına olanak verir.

Mandal Buton Orijinallik, Garanti & Sevkiyat Güvencesi

Ürün mağazamızdan orijinal ambalajlı, adınıza faturalı ve ürün kodu kontrol edilerek sevk edilir. Stoklarımızdan gönderilen ürünler, uygun koruyucu ambalajla hazırlanır. Garanti ve teknik destek süreçleri, üretici ve distribütör koşulları çerçevesinde yürütülür.
