Ürün Tanıtımı & Kullanım Alanları

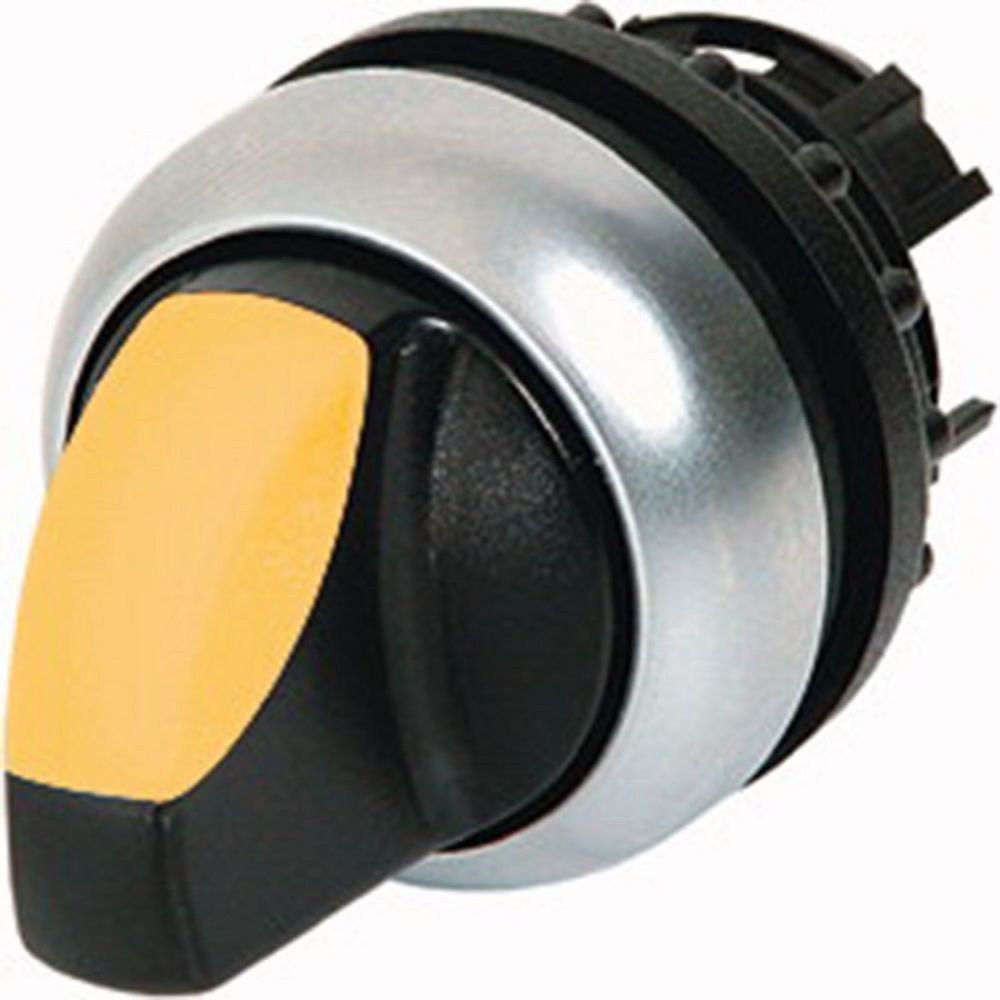

EATON M22-WRLK3-Y, 216849-AS1 komple referansıyla sunulan Işıklı Mandal Buton, endüstriyel kumanda panolarında çalışma modu, yön, devre seçimi ve makine işletim durumunun fiziksel olarak kontrol edilmesi için tasarlanmıştır. Sarı kumanda kolu, aydınlatmalı ön yüzü ve kalıcı üç konumlu yapısı sayesinde operatöre net ve sürekli durum bilgisi verir.

Bu Işıklı Mandal Buton, motor kumanda panoları, otomasyon sistemleri, üretim makineleri, pompa ve fan kontrol panoları, proses ekipmanları ve elektrik dağıtım uygulamalarında tercih edilir. 216849-AS1 komple referansı 230V AC LED aydınlatma ve 2NA kontak yapısıyla hazırlanmıştır; ürün kapsamı satın alma öncesinde katalog koduyla birlikte kontrol edilmelidir.

Öne Çıkan Üstün Özellikler & Avantajları | Işıklı Mandal Buton

• Işıklı Mandal Buton: 3 konumlu ve kalıcı kumanda fonksiyonu ile seçilen durumun pano üzerinde sürekli korunmasını sağlar.
• 230V LED aydınlatma: Sarı gösterge rengi, kumanda durumunun operatör tarafından hızlı şekilde ayırt edilmesine yardımcı olur.
• 2NA kontak yapısı: İki normalde açık kontak üzerinden kontrol ve sinyal devrelerinin düzenli şekilde oluşturulmasını sağlar.
• 22,5 mm montaj: Standart M22 pano delik ölçüsüyle kompakt kumanda panolarına kolayca entegre edilir.
• IP66 ön yüz koruması: Toz ve su etkilerine karşı dayanım gerektiren endüstriyel ortamlarda kullanım avantajı sunar.
• Sarı Işıklı Mandal Buton: 60° sağ ve 60° sol hareket açısı, üç farklı işletim durumunun ergonomik biçimde seçilmesini sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Işıklı Mandal Buton montajında pano kapağında 22,5 mm delik açılmalı, M22-A sabitleme adaptörü düzgün şekilde sıkılmalı ve kontak blokları kumanda şemasına göre yerleştirilmelidir. 216849-AS1 komple referansında 230V LED beslemesi bulunduğundan LED bağlantısı ile kontak devreleri birbirinden ayrılarak kontrol edilmelidir. Enerji kesilmeden montaj yapılmamalı, bağlantılar pano projesindeki klemens numaralarıyla karşılaştırılmalı ve ilk devreye almada üç konumun her birinde mekanik kilitleme ile elektriksel durum ayrı ayrı test edilmelidir.

Sıkça Sorulan Sorular

EATON 216849-AS1 ürününün çalışma gerilimi ve kontak yapısı nedir?

216849-AS1 komple referansı 230V AC LED aydınlatmalı ve 2NA kontak yapısındadır. M22-WRLK3-Y kumanda kafası, montaj adaptörü, iki M22-K10 kontak ve 230V LED bileşenleriyle birlikte değerlendirilir.

Üç konumlu kalıcı çalışma fonksiyonu nasıl çalışır?

Kumanda kolu orta konumun sağında ve solunda yaklaşık 60° hareket eder. Seçilen konumda kalır ve operatörün pano durumunu doğrudan görmesini sağlar. Uygun kodlama parçası ile yay dönüşlü kullanım alternatifi oluşturulabilir.

Montaj için hangi pano ölçüsü ve aksesuarlar gerekir?

22,5 mm montaj deliği, M22-A sabitleme adaptörü ve uygun M22 kontak blokları gerekir. Komple set kapsamı ile yalnızca kumanda kafası ürün kapsamı satın alma öncesinde ayrıştırılmalıdır.

Ürün orijinal mi ve garanti koşulları nedir?

Mağazamızdan gönderilen ürünler orijinal ambalajlı ve adınıza faturalıdır. Garanti uygulaması üretici ve distribütör koşullarına göre yürütülür; ürün kodu ve varyant kontrolü sevkiyat öncesinde yapılır.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON M22-WRLK3-Y ürününü mağazamız güvencesiyle, orijinal ambalajlı ve faturalı olarak sunuyoruz. Sevkiyat öncesinde M22-WRLK3-Y model kodu, 216849-AS1 SKU bilgisi, 230V LED aydınlatma ve 2NA kontak yapısı kontrol edilir. Pano projenizin gerilim ve kontak gereksinimiyle ürün varyantını eşleştirerek güvenli satın alma desteği sağlıyoruz.
