Ürün Tanıtımı & Kullanım Alanları

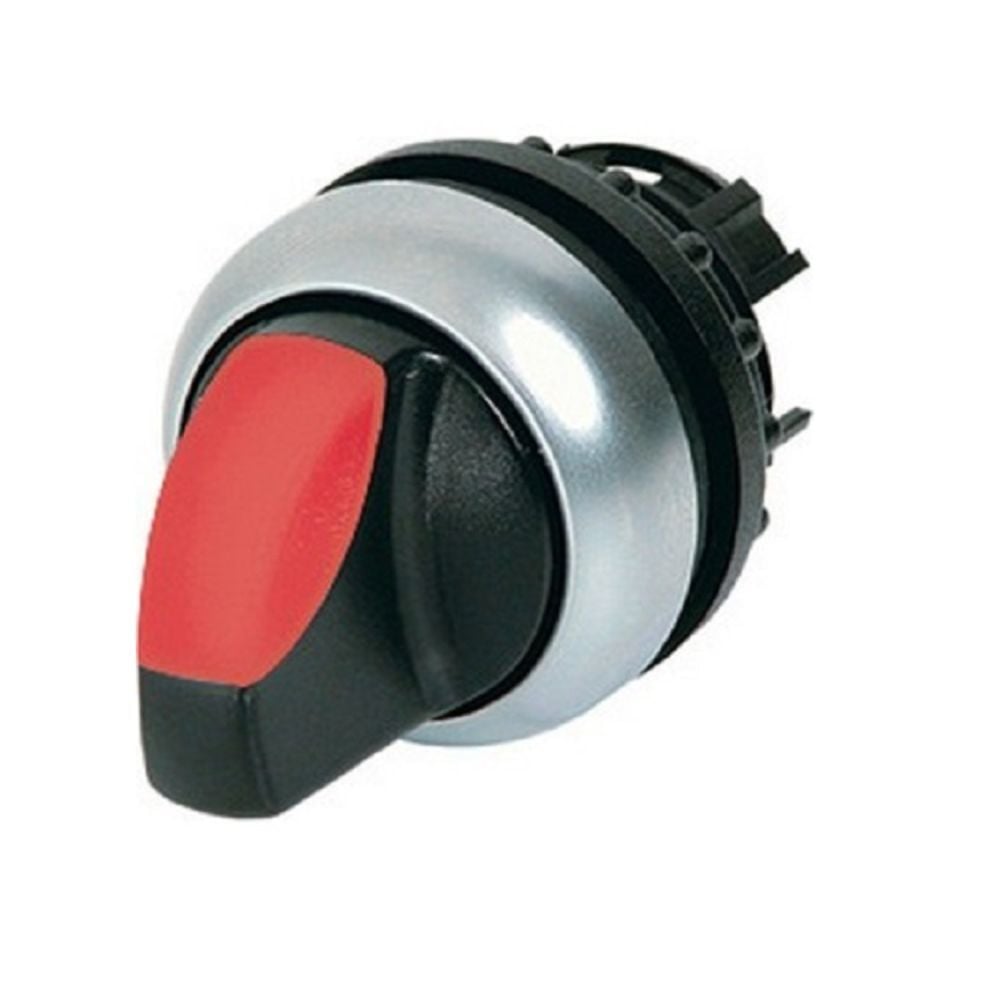

EATON 216845-AS1 Mandal Buton, RMQ-Titan M22 serisine ait, üç konumlu ve kalıcı çalışma fonksiyonlu bir pano kumanda elemanıdır. Kırmızı LED göstergesi, operatörün seçilen çalışma durumunu pano üzerinden hızlı biçimde takip etmesine yardımcı olur. Ürün; makine kumanda panoları, motor kontrol merkezleri, pompa ve fan otomasyonları, enerji dağıtım panoları ve endüstriyel proses uygulamalarında mod seçimi için kullanılabilir.

Bu Mandal Buton, nominal 230V AC sistemlere uygun 85-264V AC LED besleme aralığına sahiptir. Komple set yapısında kırmızı M22-WRLK3-R kumanda kafası, M22-A bağlantı aparatı, iki adet 2NK kontak elemanı ve M22-LED230-R kırmızı LED soketi bulunur. Kalıcı üç konumlu yapı; manuel, otomatik ve kapalı gibi çalışma senaryolarının seçilmesinde pratik ve net kontrol sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• 230V AC LED göstergesi: Mandal Buton, 85-264V AC aralığında çalışan kırmızı LED ile pano üzerinde belirgin durum bilgisi sunar.
• Üç sabit konum: Mandal Buton mekanizması, seçilen pozisyonda kalır ve operatör müdahalesi olmadan konum değişikliğini önler.
• 2NK kontak yapısı: İki adet normalde kapalı kontak, kumanda ve sinyal devrelerinde güvenilir devre açma-kapama senaryoları oluşturur.
• Standart pano montajı: 22,5 mm montaj deliği ve 29,7 mm ön yüz çapı, M22 sınıfı pano uygulamalarıyla uyumludur.
• Zorlu ortam dayanımı: IP66 ön yüz ve NEMA 4X/13 koruma sınıfı, tozlu ve nemli endüstriyel ortamlarda güvenli kullanım sağlar.
• Uzun mekanik ömür: 100.000 operasyonluk mekanik ömür, yoğun kullanılan kumanda panolarında bakım aralığını destekler.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Mandal Buton montajında pano kapağında 22,5 mm delik açılmalı, bağlantı aparatı arka taraftan düzgün biçimde sıkılmalı ve kontak kablolaması proje şemasına göre yapılmalıdır. 2NK kontaklar normalde kapalı olduğundan devre mantığı devreye almadan önce ölçü aletiyle kontrol edilmelidir. LED devresi yalnızca 85-264V AC aralığında kullanılmalı; 24V AC/DC kumanda devreleri için uygun gerilimli LED modülü tercih edilmelidir. Terminal sıkma işlemi sırasında iletkenin gevşek bırakılmaması, yalıtımın kontak bölgesine taşırılmaması ve pano içindeki kablo güzergâhının mekanik zorlanma oluşturmayacak şekilde düzenlenmesi önerilir.

Sıkça Sorulan Sorular

Bu ürün 24V AC/DC ile çalışır mı?

Bu Mandal Buton, 230V sınıfı LED göstergeli modeldir ve LED besleme aralığı 85-264V AC'dir. 24V AC/DC uygulamalarında 24V LED'li uygun model kullanılmalıdır.

Ürün yaylı mı, kalıcı mı çalışır?

Üç konumun tamamı kalıcıdır. Kumanda kolu bırakıldığında seçilen pozisyonda kalır; yaylı geri dönüş fonksiyonu bulunmaz.

Komple set içerisinde hangi parçalar bulunur?

Set; kırmızı üç konumlu kumanda kafası, M22-A bağlantı aparatı, iki adet M22-K01 2NK kontak elemanı ve kırmızı M22-LED230-R LED soketinden oluşur.

Ürün orijinal ambalajlı olarak mı gönderilir?

Mandal Buton, mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Sipariş hazırlığında model kodu, kontak fonksiyonu ve LED gerilimi kontrol edilerek uygun ürün gönderimi sağlanır.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON 216845-AS1 ürününü mağazamız güvencesiyle, orijinal ürün ve faturalı teslimat avantajıyla sunuyoruz. Ürünlerin ambalaj, model ve teknik bileşen kontrolleri sevkiyat öncesinde yapılır. Pano projenizdeki kontak fonksiyonu, LED gerilimi veya montaj uyumluluğu konusunda teknik destek almak için mağazamızın uzman ekibinden bilgi alabilirsiniz.
