Ürün Tanıtımı & Kullanım Alanları

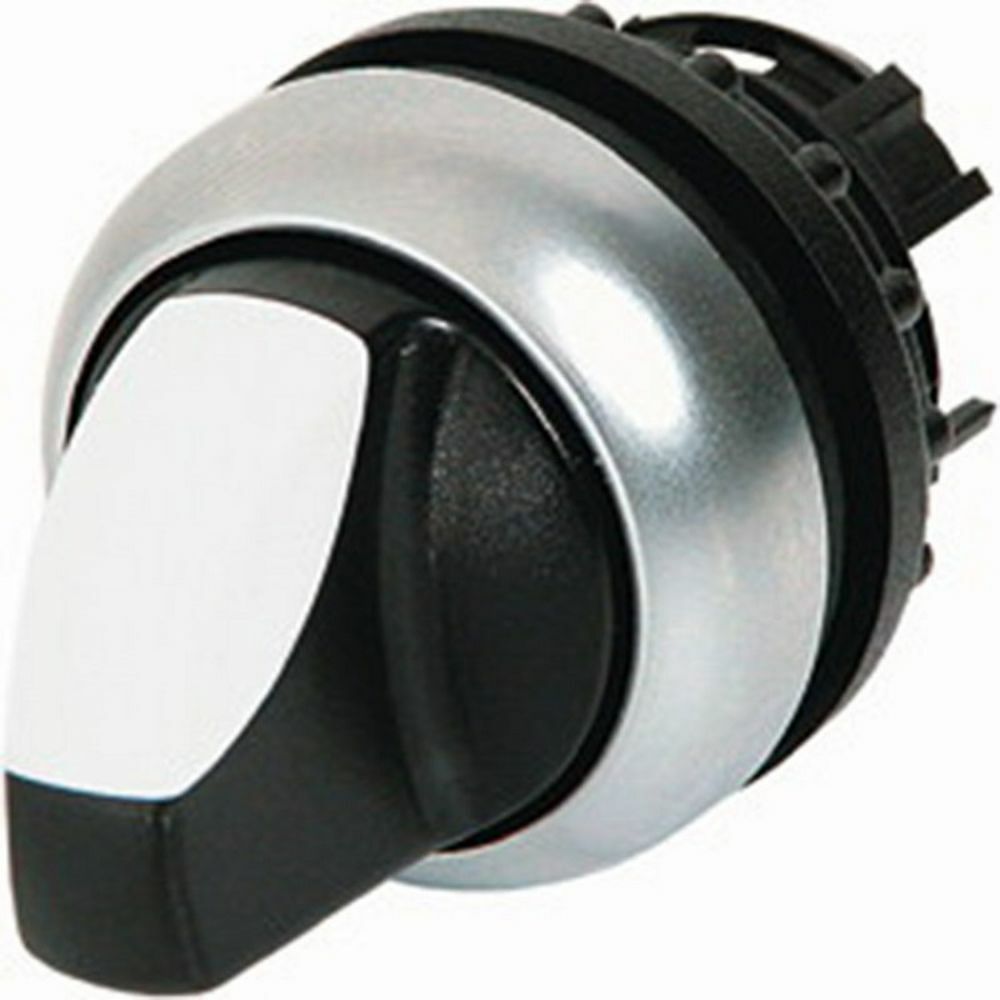

EATON 216843-AS1 Mandal Buton, RMQ-Titan M22 serisinin üç konumlu, kalıcı ve beyaz LED göstergeli kumanda elemanıdır. 230V AC kumanda devrelerinde manuel, otomatik, servis veya farklı işletme modlarının seçilmesi için kullanılır. Komple yapı; beyaz M22-WRLK3-W mandal kafası, M22-A bağlantı aparatı, iki adet M22-K10 1NA kontak elemanı ve M22-LED230-W LED soketinden oluşur.

Bu Mandal Buton; makine kontrol panoları, endüstriyel otomasyon sistemleri, pompa ve fan kumanda panoları, enerji dağıtım panoları ve proses ekipmanlarında operatör seçimi için uygundur. Üç kalıcı konum, seçilen işletme modunun mekanik olarak korunmasını sağlarken beyaz LED, panel üzerinden görsel durum bilgisi verir.

Öne Çıkan Üstün Özellikler & Avantajları

• Üç konumlu Mandal Buton: Sol 60°, merkez ve sağ 60° kalıcı konumlarıyla işletme modlarının kontrollü şekilde seçilmesini sağlar.
• 230V beyaz LED: 85-264V AC ve 50/60 Hz aralığında çalışan LED, standart AC kumanda devrelerinde net görünürlük sunar.
• 2NA kontak yapısı: İki adet M22-K10 1NA kontak elemanı, iki ayrı kumanda sinyalinin aynı seçim mekanizmasıyla yönetilmesine imkân verir.
• IP66 ön yüz koruması: Pano ön yüzünde toz ve su etkilerine karşı dayanım sağlar; NEMA 4X ve 13 sınıflarıyla uyumludur.
• Ergonomik montaj: 22,5 mm standart pano deliğine önden monte edilir ve 29,7 mm ön çapıyla kompakt yerleşim sunar.
• Uzun mekanik ömür: Yaklaşık 100.000 operasyon mekanik ömrü, yoğun kullanılan kumanda panolarında güvenilirlik sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Mandal Buton montajından önce pano beslemesi kesilmeli ve 22,5 mm delik çapı kontrol edilmelidir. M22-A bağlantı aparatı ön panelden sabitlenmeli, M22-K10 kontaklar üzerindeki terminal işaretlerine göre bağlanmalı ve LED beslemesi 85-264V AC aralığında korunmalıdır. Faz, nötr ve kumanda devresi bağlantıları proje şemasına uygun yapılmalı; enerji verilmeden önce kontak sürekliliği, üç konumun elektriksel karşılığı ve LED gösterge fonksiyonu ölçü aletiyle test edilmelidir.

Sıkça Sorulan Sorular

Bu Mandal Buton kaç konumludur?

Ürün üç kalıcı konumludur. Seçim mekanizması sol 60°, merkez ve sağ 60° açıyla çalışır.

LED beslemesi 230V panolarda kullanılabilir mi?

Evet. Beyaz LED elemanı 85-264V AC aralığında çalıştığı için 230V AC kumanda panolarına uygundur.

Kontak yapısı hangi uygulamalar için uygundur?

İki adet 1NA kontak elemanı sayesinde iki ayrı kumanda sinyalinin seçilmesi veya farklı işletme modlarının PLC, kontaktör ve röle devrelerine aktarılması için kullanılabilir.

Ürün hangi montaj standardına uygundur?

22,5 mm pano montaj deliğine önden sabitlenir. IP66 ön koruma için pano yüzeyi, conta ve sabitleme işlemi düzgün uygulanmalıdır.

Orijinallik, Garanti & Sevkiyat Güvencesi

Bu Mandal Buton mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya yetkili distribütör garanti koşulları kapsamında sevk edilir. Sipariş hazırlığında 216843-AS1 komple referansı, beyaz LED, iki adet 1NA kontak ve 230V AC konfigürasyonu kontrol edilerek pano projelerine uygun ürün gönderimi sağlanır.
