Ürün Tanıtımı & Kullanım Alanları

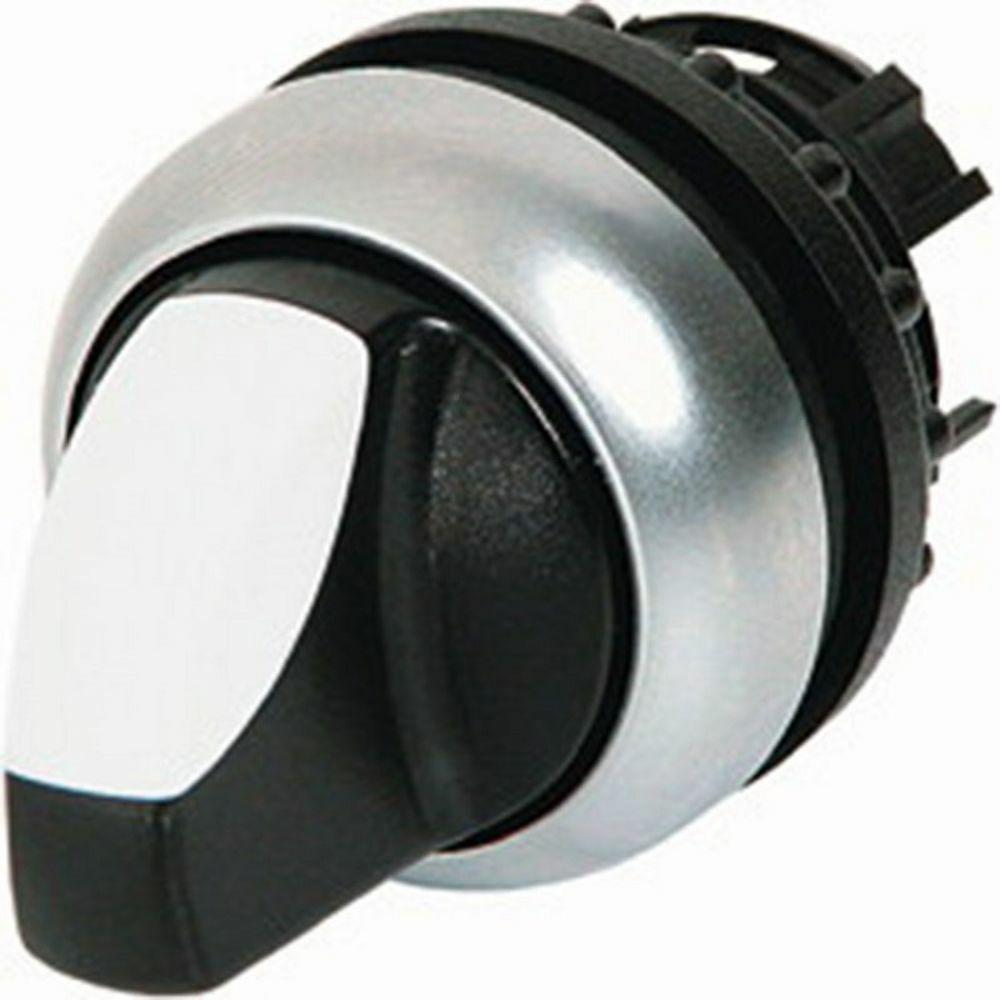

EATON 216843-AS0 Mandal Buton, RMQ-Titan M22 serisi içinde yer alan, üç konumlu ve kalıcı çalışma fonksiyonuna sahip profesyonel bir pano kumanda elemanıdır. Beyaz LED aydınlatması 24V AC/DC kumanda devrelerinde seçili konumun operatör tarafından hızlı biçimde görülmesini sağlar. Ürün; makine otomasyon panoları, pompa ve fan kontrol panoları, proses kumanda sistemleri, enerji dağıtım panoları ve endüstriyel operatör istasyonlarında çalışma modu seçimi için kullanılır.

Bu Mandal Buton, iki adet normalde açık kontak yapısı sayesinde manuel, otomatik, servis veya devre dışı gibi farklı işletim senaryolarının kumanda edilmesine olanak verir. Kalıcı mekanizma, kol bırakıldığında seçilen konumun korunmasını sağlar. Üç konumlu yapı ve 60 derecelik seçim açısı, operatörün kumanda durumunu net biçimde ayırt etmesine yardımcı olur.

Öne Çıkan Üstün Özellikler & Avantajları

• Üç konumlu Mandal Buton: Kalıcı çalışma fonksiyonu ile seçilen işletim modu korunur.
• 24V AC/DC beyaz LED: Pano üzerinde görsel durum bilgisi sağlar; LED bölümü 12-30V AC/DC aralığında çalışır.
• 2NA kontak yapısı: İki adet M22-K10 1NA kontak elemanı ile iki bağımsız normalde açık kumanda kontağı sunar.
• Standart pano montajı: 22,5 mm panel deliğine önden montaj yapılır.
• Koruma ve dayanıklılık: Ön yüz IP66, NEMA 4X ve NEMA 13 koruma sınıfına uygundur.
• Uzun mekanik ömür: Seçici mekanizmanın mekanik ömrü 100.000 operasyona kadar belirtilmiştir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Mandal Buton montajında panel deliğinin 22,5 mm ölçüsünde ve çapaksız hazırlanmasına dikkat edilmelidir. Ön yüz contasının doğru oturması IP66 korumanın devamı için önemlidir. 24V AC/DC LED bağlantısı ile iki adet M22-K10 kontak devresi proje şemasına göre ayrı ayrı bağlanmalı, kontak terminalleri uygun kablo yüksüğüyle ve üretici tork değerine göre sıkılmalıdır. Montaj öncesinde besleme geriliminin 230V AC versiyonla karıştırılmadığı mutlaka kontrol edilmelidir.

Sıkça Sorulan Sorular

EATON 216843-AS0 Mandal Buton 24V ile çalışır mı?

Evet. Beyaz LED aydınlatma bölümü 12-30V AC/DC aralığındadır ve 24V AC/DC kumanda devreleri için uygundur.

Ürün kaç konumludur ve kontak yapısı nasıldır?

Üç konumlu ve kalıcıdır. İki adet normalde açık kontak elemanı ile 2NA çıkış yapısı sunar.

Hangi pano delik ölçüsüne monte edilir?

22,5 mm standart pano delik çapına önden monte edilir. Ön yüz çapı yaklaşık 29,7 mm'dir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamızdan satın alınan Mandal Buton, orijinal ambalajı ve ürün referansı kontrol edilerek adınıza faturalı şekilde sevk edilir. Ürün, üretici veya distribütör garanti koşulları kapsamında temin edilir. Sevkiyat öncesinde 216843-AS0 kodu, 24V AC/DC LED konfigürasyonu ve 2NA kontak yapısı kontrol edilerek doğru ürün gönderimi sağlanır.
