Ürün Tanıtımı & Kullanım Alanları

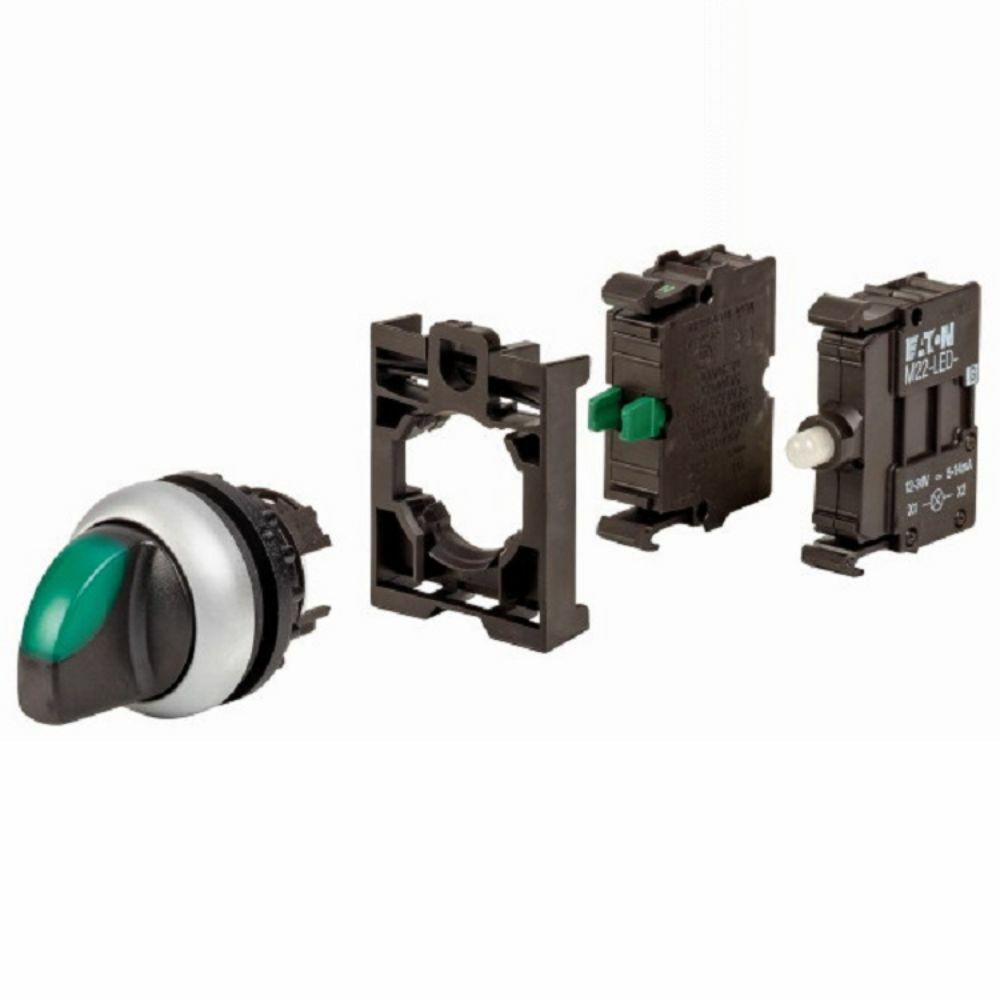

EATON 216827-AS0 Mandal Buton, 24V AC/DC yeşil LED göstergeli, iki konumlu ve kalıcı çalışma yapısına sahip 1NA kumanda elemanıdır. RMQ-Titan M22 serisi içinde yer alan bu Mandal Buton, makine kontrol panoları, otomasyon sistemleri, MCC panoları, pompa ve fan kumanda devreleri ile manuel-otomatik çalışma seçimi gereken endüstriyel uygulamalarda kullanılır.

Kalıcı mekanizması sayesinde operatör tarafından seçilen konum korunur ve devrenin çalışma durumu pano önünden kolayca takip edilir. Yeşil LED, 24V AC/DC kumanda gerilimiyle görünür durum bilgisi verir. Kompakt tasarımı ve standart pano montaj ölçüsü, bu Mandal Buton için yeni pano imalatı kadar mevcut kumanda elemanlarının yenilenmesini de kolaylaştırır.

Öne Çıkan Üstün Özellikler & Avantajları

• 24V AC/DC LED: Yeşil gösterge, düşük gerilimli kumanda devrelerinde net görsel ikaz sağlar.
• Kalıcı iki konum: Mandal Buton çevrildiği konumda sabit kalır; manuel-otomatik veya devrede-devre dışı seçimlerinde pratiklik sunar.
• 1NA kontak: Bir adet normalde açık kontak ile kumanda rölesi, kontaktör veya PLC giriş devrelerine bağlanabilir.
• Standart montaj: 22,5 mm pano deliği ve ergonomik mandal yapısı hızlı montaj sağlar.
• Dayanıklı ön yüz: IP66 ön yüz ve NEMA 4X/13 koruması, endüstriyel pano ortamlarında güvenilir kullanım sunar.
• Uzun mekanik ömür: 100.000 operasyonluk mekanik dayanım, sık kullanılan kumanda noktalarında servis ihtiyacını azaltır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Mandal Buton montajından önce pano kesiminin 22,5 mm olduğunu ve ürünün ön yüz sızdırmazlık yüzeyinin düzgün oturduğunu kontrol edin. 24V AC/DC LED beslemesini ürün etiketine ve proje şemasına uygun bağlayın; 1NA kontak uçlarını ise kumanda devresinin ilgili girişine veya röle bobini kontrol hattına aktarın. LED besleme devresi ile kontak devresini karıştırmayın, bağlantıları enerjisiz durumda yapın ve klemens sıkma işlemini uygun torkta gerçekleştirin.

Sıkça Sorulan Sorular

Mandal Buton hangi gerilimde çalışır?

Ürün, yeşil LED aydınlatması için 18-30V AC/DC aralığında, nominal 24V AC/DC kumanda gerilimiyle kullanılır. 230V LED'li varyantlarla karıştırılmamalıdır.

Kaç konumlu ve hangi kontak yapısındadır?

İki konumlu, kalıcı çalışma mekanizmasına sahiptir ve 1NA kontak içerir. Seçilen konum, mandal çevrildikten sonra mekanik olarak sabit kalır.

Montaj deliği ve koruma sınıfı nedir?

Standart 22,5 mm pano montaj deliği kullanılır. Ön yüz koruma sınıfı IP66, NEMA koruma sınıfı 4X ve 13'tür.
