Ürün Tanıtımı & Kullanım Alanları

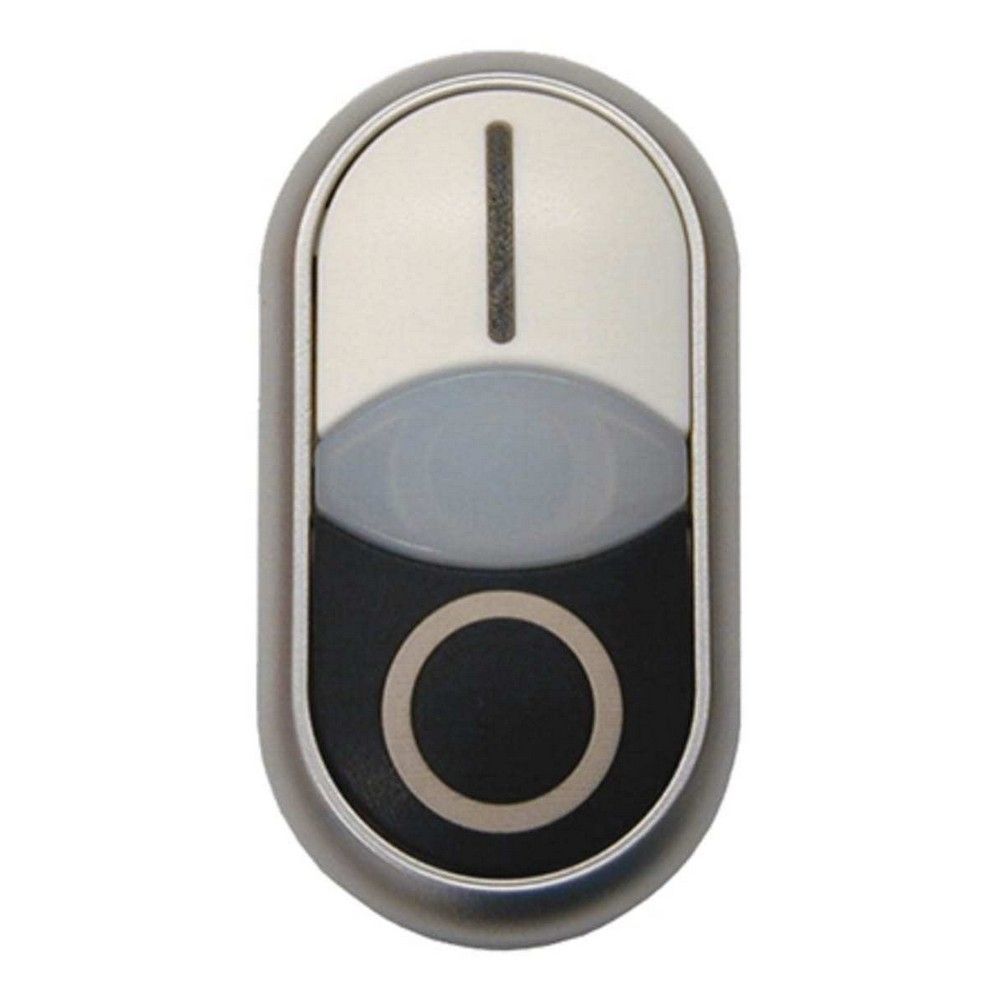

EATON 216706-AS1, RMQ-Titan M22 serisine ait beyaz I ve siyah 0 işaretli, yaylı iki kumanda elemanını tek gövdede birleştiren aydınlatmasız bir İkili Buton çözümüdür. 1NA+1NK kontak yapısı sayesinde kontaktör, röle, PLC girişleri ve yardımcı kumanda devrelerinde iki farklı komutun kompakt biçimde uygulanmasını sağlar.

Bu İkili Buton; makine kumanda panoları, konveyör sistemleri, pompa ve fan kontrol panoları, motor yol verme devreleri, otomasyon kabinleri ve endüstriyel üretim hatlarında start-stop veya devreye alma-devreden çıkarma komutları için uygundur. I/0 işaretli aktüatör yapısı, operatörün kumanda fonksiyonunu hızlı şekilde ayırt etmesine yardımcı olur.

Öne Çıkan Üstün Özellikler & Avantajları

• Çift kumanda fonksiyonu: Beyaz I ve siyah 0 aktüatörler tek pano açıklığında iki ayrı komut sağlar.
• 1NA+1NK kontak yapısı: Kumanda devresinde normalde açık ve normalde kapalı kontakların birlikte kullanılmasına imkân verir.
• Yaylı anlık çalışma: Basma kuvveti kaldırıldığında aktüatör başlangıç konumuna döner; darbeli kumanda devreleri için uygundur.
• Kompakt M22 montajı: 22,5 mm pano delik çapı, standart kumanda panolarında hızlı ve düzenli montaj sağlar.
• Endüstriyel koruma: M22 serisi gövde yapısı ve IP66 ön yüz koruması, pano ön yüzünde toz ve suya karşı dayanıklılık sunar.
• Aydınlatmasız tasarım: Harici LED veya sinyal lambası beslemesi gerektirmeden doğrudan mekanik kumanda sağlar.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

İkili Buton montajında pano kapağına 22,5 mm delik açılmalı, ürün ön yüzden sabitlenmeli ve arka tarafta kontak bloğu ile kablo dönüşü için yeterli boşluk bırakılmalıdır. Beyaz I ve siyah 0 fonksiyonları elektrik şemasındaki komutlara göre eşleştirilmeli, 1NA ve 1NK kontaklar devre enerjisizken süreklilik ölçümüyle doğrulanmalıdır. Vidalı terminallerde uygun kablo ucu kullanılmalı, iletkenler gevşek veya çapraz sıkılmamalıdır. Ürün motor gücünü doğrudan anahtarlamak yerine uygun kontaktör veya röle kumanda devresinde kullanılmalıdır.

Sıkça Sorulan Sorular

Bu İkili Buton aydınlatmalı mıdır?

Hayır. EATON 216706-AS1, dahili LED veya lamba içermeyen mekanik bir İkili Buton modelidir. 24V LED'li seçeneklerle karıştırılmaması için AS1 kodu kontrol edilmelidir.

İkili Buton hangi elektrik devrelerinde kullanılabilir?

1NA+1NK kontak yapısı sayesinde kontaktör kumandası, motor start-stop devreleri, pompa panoları, konveyör kontrolü ve PLC dijital giriş uygulamalarında kullanılabilir.

Montaj için pano üzerinde hangi delik ölçüsü gerekir?

M22 sistemine uygun 22,5 mm pano delik çapı gerekir. Ön yüz ölçüsü yaklaşık 29,7 x 54,7 mm olduğundan yatay yerleşimde komşu ekipmanlarla yeterli mesafe bırakılmalıdır.

Ürün siparişinde hangi model ayrıntısı kontrol edilmelidir?

216706-AS1 ve M22-DD-WS-X1/X0/K11 kodları birlikte kontrol edilmelidir. AS1 aydınlatmasız varyantı, AS0 ise LED'li varyantı ifade eder.
