EATON 216700 BUTON AKSESUARI: İKİLİ BUTON KAFASI, YAYLI, YEŞİL (I) / KIRMIZI (0)
KDV Dahildir.
x
23,27 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 216700 BUTON AKSESUARI: İKİLİ BUTON KAFASI, YAYLI, YEŞİL (I) / KIRMIZI (0) |
| Stok Kodu | 216700 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları – İkili Buton Kafası

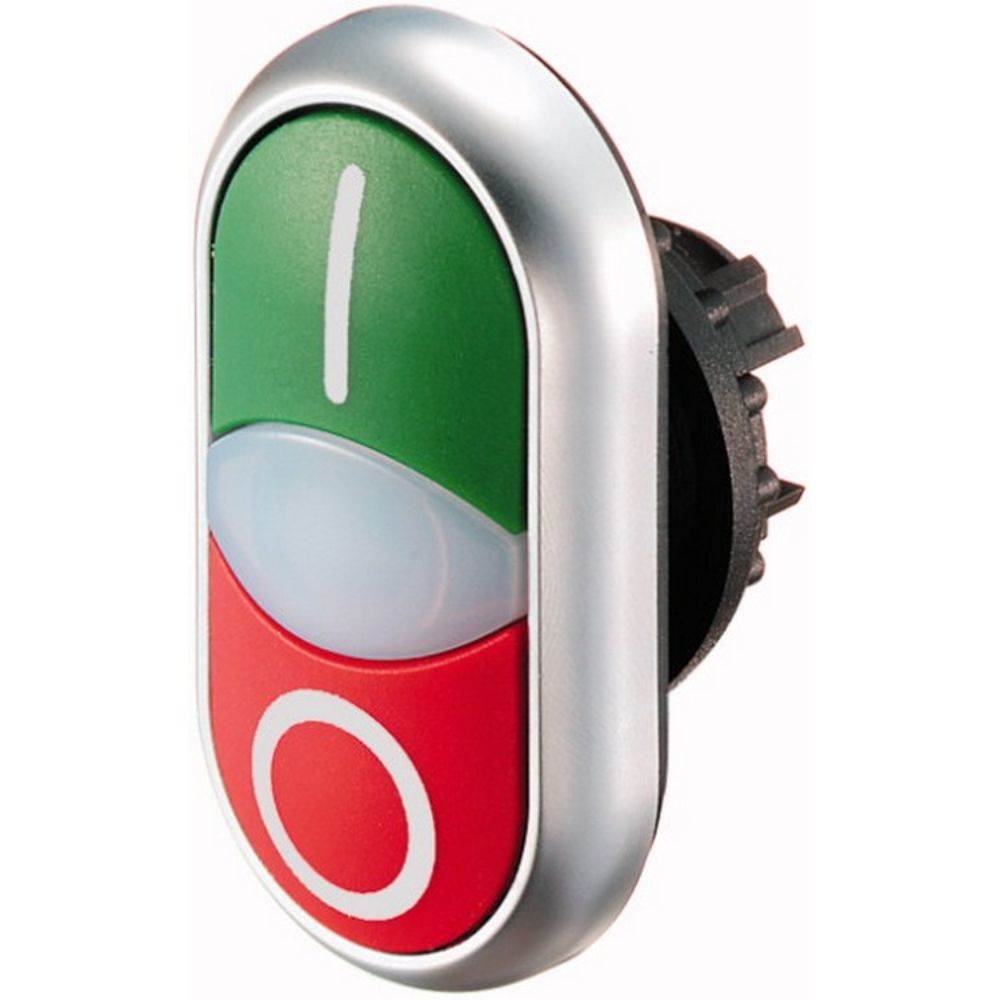

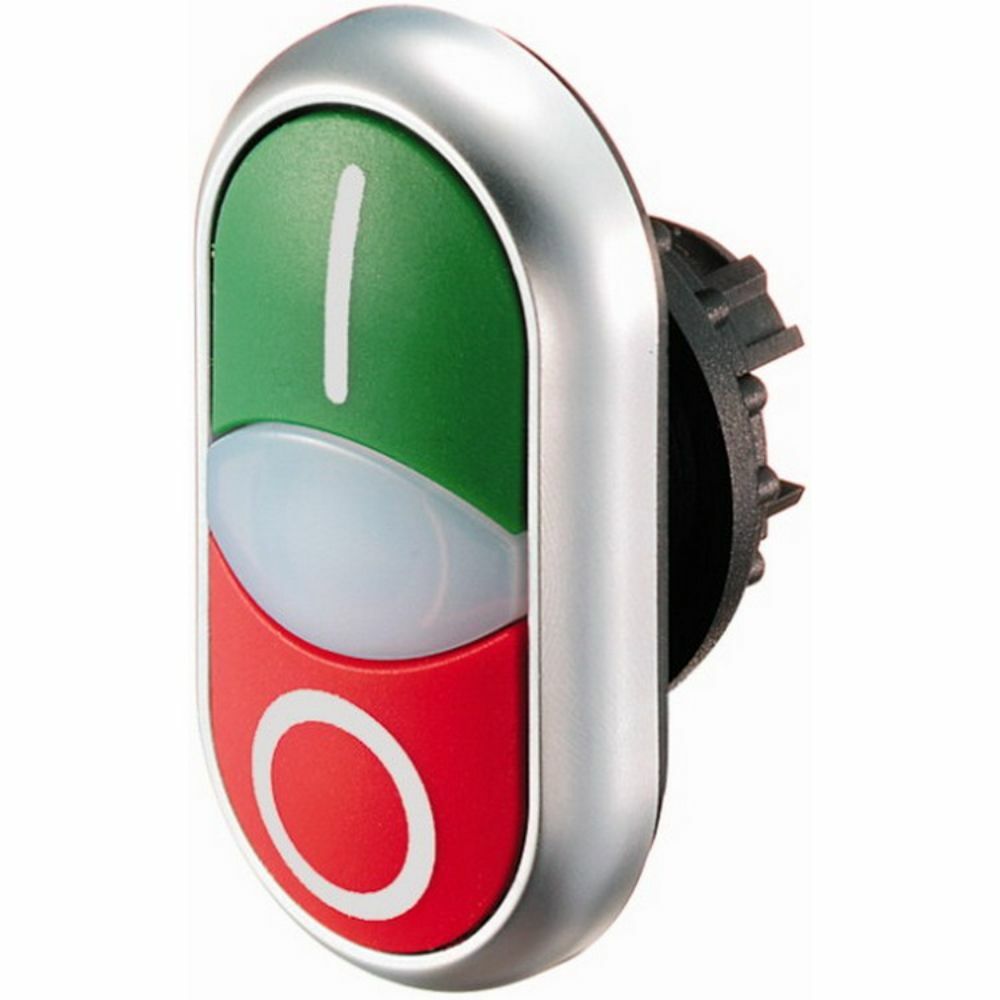

EATON 216700 İkili Buton Kafası, RMQ-Titan M22 kumanda ve sinyalizasyon sistemleri için geliştirilmiş yeşil I ve kırmızı 0 işaretli, iki konumlu yaylı ön aktüatördür. Motor kumanda panoları, makine otomasyonu, pompa ve fan sistemleri, konveyör hatları, MCC panoları ve endüstriyel kontrol istasyonlarında çalıştırma-durdurma komutlarının pano önünden net şekilde verilmesini sağlar.
İkili Buton Kafası, 22,5 mm standart pano açıklığına uyumlu modüler yapısıyla yeni pano imalatlarında ve mevcut kumanda elemanlarının yenilenmesinde kullanılır. Ürün ön kumanda kafası olarak teslim edilir; elektriksel bağlantı için M22-A bağlantı aparatı ile uygun kontak elemanları ayrıca seçilmelidir.
Öne Çıkan Üstün Özellikler & Avantajları – İkili Buton Kafası
- İkili Buton Kafası yapısı: Yeşil I ve kırmızı 0 fonksiyonlarını tek pano açıklığında birleştirir.
- Yaylı çalışma: Aktüatör bırakıldığında başlangıç konumuna geri döner; anlık kumanda devreleri için uygundur.
- Standart montaj: 22,5 mm pano deliği ve ön taraftan sabitleme mimarisiyle hızlı montaj imkânı sunar.
- Koruma: Ön yüzde IP66 ve NEMA 4X seviyesine kadar koruma sağlar.
- Uzun mekanik ömür: 200.000 çalışma çevrimi ve saatte 3.600 çalışmaya kadar kullanım kapasitesi bulunur.
- Ergonomik görünürlük: Beyaz lens, titanyum renkli ön halka ve etiketli I/0 işaretleri operatör farkındalığını artırır.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Katalog numarası | 216700 |
| Model kodu | M22-DDL-GR-X1/X0 |
| EAN | 4015082167004 |
| Ürün tipi | İkili Buton Kafası |
| Aktüatör rengi | Yeşil ve kırmızı |
| Aktüatör fonksiyonu | Yaylı, anlık çalışma |
| İşaretleme | Yeşil I / kırmızı 0, etiketli |
| Lens | Beyaz, oval |
| Ön halka | Titanyum renkli plastik |
| Montaj açıklığı | 22,5 mm |
| Ön ölçüler | 29,7 x 54,7 mm |
| Ürün ölçüleri | 30 x 55 x 30 mm |
| Çalıştırma kuvveti | 5 N |
| Ön yüz koruması | IP66, NEMA 4X, NEMA 12, NEMA 3R, NEMA 13 |
| Mekanik kullanım ömrü | 200.000 çalışma |
| Maksimum çalışma frekansı | 3.600 çalışma/saat |
| Ortam çalışma sıcaklığı | -25 °C ile +70 °C |
| Uygun standartlar | IEC/EN 60947, IEC/EN 60947-5, UL 508, CE, VDE 0660 |
| Ürün ağırlığı | 0,015 kg |
| Bağlantı elemanları | Kontak blokları ve bağlantı aparatı ayrı seçilir |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
İkili Buton Kafası montajında pano sacında 22,5 mm açıklık bırakılmalı, aktüatör ön yüzden hizalanmalı ve M22-A bağlantı aparatıyla sağlam şekilde sabitlenmelidir. Kablo bağlantısı doğrudan kafa üzerinde yapılmaz; yeşil I devresi için M22-K10 1NA, kırmızı 0 devresi için M22-K01 1NK kontak elemanları kullanılmalıdır. Montajdan önce yaylı çalışma fonksiyonunun anlık kumanda gereksinimine uygunluğu kontrol edilmeli, terminal sıkma işlemleri kullanılan kontak elemanının üretici tork değerlerine göre gerçekleştirilmelidir.
Sıkça Sorulan Sorular
İkili Buton Kafası komple buton mudur?
Hayır. EATON 216700 ön kumanda kafasıdır. M22-A bağlantı aparatı, M22-K10 ve M22-K01 kontak elemanları ile gerekli görülürse M22-LED-W aydınlatma elemanı ayrıca temin edilmelidir.
EATON 216700 kalıcı konumda çalışır mı?
Hayır. Yaylı ve anlık çalışma fonksiyonuna sahiptir. Butona basıldığında kumanda verir, bırakıldığında başlangıç konumuna geri döner.
Ürün hangi pano açıklığına monte edilir?
Standart 22,5 mm montaj açıklığına uygundur. Ön yüz ölçüsü yaklaşık 29,7 x 54,7 mm'dir.
Kontak seçimi nasıl yapılmalıdır?
Normalde açık devre için M22-K10, normalde kapalı devre için M22-K01 kontak elemanı tercih edilir. Uygulamadaki kumanda ve emniyet devresi tasarımına göre kontak yapısı yetkili elektrik personeli tarafından belirlenmelidir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan temin edilen EATON 216700, orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Ürün, üretici ve distribütör garanti koşulları kapsamında sunulur. Stoklarımızdan hızlı sevkiyat, doğru aksesuar eşleştirmesi ve pano uygulamalarına yönelik teknik destek sağlanır.
