Ürün Tanıtımı ve Kullanım Alanları – İkili Buton

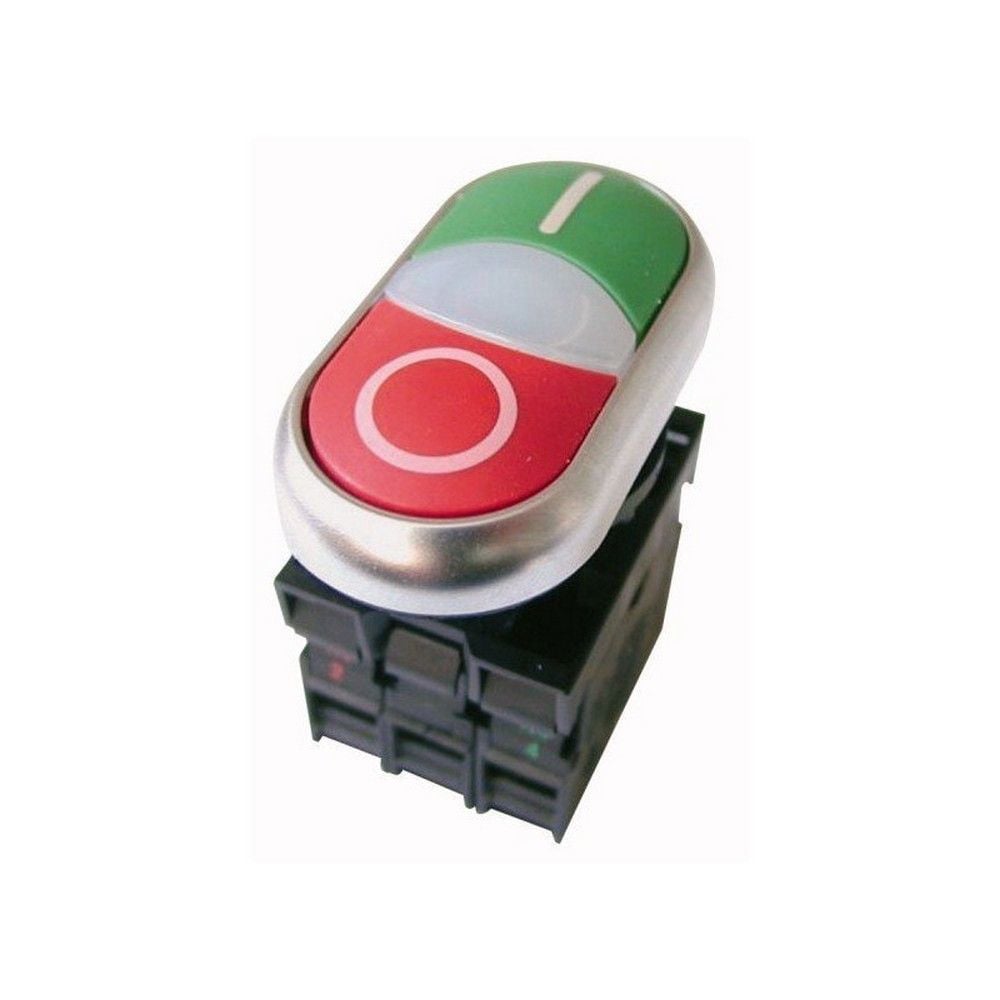

EATON 216700-AS1 İkili Buton, yeşil I ve kırmızı 0 işaretli iki ayrı yaylı aktüatörü tek bir M22 gövde üzerinde birleştiren komple kumanda elemanıdır. 1NA+1NK kontak kombinasyonu sayesinde yeşil aktüatör çalıştırma, kırmızı aktüatör durdurma veya yardımcı kumanda sinyali için değerlendirilebilir.

Bu İkili Buton; endüstriyel makine panoları, motor kumanda devreleri, konveyörler, paketleme makineleri, pompa panoları, üretim hatları ve otomasyon kabinlerinde düzenli start-stop kontrolü sağlar. LED aydınlatmalı M22-DDL varyantından farklı olarak bu konfigürasyon aydınlatmasızdır ve harici sinyal lambası gerektirmeden standart kumanda devresine bağlanır.

Öne Çıkan Üstün Özellikler ve Avantajları – İkili Buton

• İkili Buton yapısı ile yeşil I ve kırmızı 0 fonksiyonlarını tek pano açıklığında toplar.
• 1NA+1NK kontak düzeni, start-stop ve yardımcı kilitleme devrelerinde esnek bağlantı imkânı sunar.
• Yaylı geri dönüş fonksiyonu, aktüatör bırakıldığında butonun başlangıç konumuna dönmesini sağlar.
• 22,5 mm montaj deliği, standart M22 pano uygulamalarıyla uyumludur.
• IP66 ön yüz koruması, kapalı pano ve makine kumanda yüzeylerinde toz ve su etkilerine karşı dayanım sağlar.
• Yaklaşık 200.000 operasyon mekanik ömür ve 5 N çalıştırma kuvveti, tekrarlı saha kullanımına uygundur.

Teknik ve Donanım Özellikleri

Saha ve Montaj Rehberi

İkili Buton montajında pano kapağına 22,5 mm delik açılmalı ve ürün ön yüzden düzgün şekilde sabitlenmelidir. Yeşil I tarafındaki 1NA kontak çalıştırma sinyali, kırmızı 0 tarafındaki 1NK kontak ise durdurma veya emniyet zinciri için kullanılabilir. Klemens bağlantıları enerjisiz durumda yapılmalı, kablo uçlarında uygun yüksük kullanılmalı ve vidalı terminaller yaklaşık 0,8 Nm torkla sıkılmalıdır. Motor ve benzeri endüktif yükler buton kontaklarından doğrudan geçirilmemeli, uygun kontaktör veya yardımcı röle kullanılmalıdır.

Sıkça Sorulan Sorular

İkili Buton kontak yapısı ve çalışma fonksiyonu nedir?

Ürün yeşil I tarafında 1NA, kırmızı 0 tarafında 1NK kontak sunar. İki aktüatör de yaylıdır ve basma kuvveti bırakıldığında başlangıç konumuna döner.

Hangi pano ve otomasyon uygulamalarında kullanılır?

Makine kumanda panoları, motor kontrol devreleri, konveyörler, üretim hatları, pompa panoları ve endüstriyel otomasyon sistemlerinde start-stop kumandası için kullanılabilir.

Montaj deliği ve bağlantı tipi nedir?

Ürün 22,5 mm montaj açıklığına takılır ve vidalı terminal bağlantısı kullanır. Ön yüz ölçüsü 29,7 x 54,7 mm'dir.

Ürün orijinal mi ve garanti süreci nasıldır?

Mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak temin edilir. Garanti işlemleri üretici ve distribütör garanti koşullarına göre yürütülür.

Orijinallik, Garanti ve Sevkiyat Güvencesi

Ürünlerimiz ürün kodu ve varyant kontrolü yapılarak orijinal ambalajında hazırlanır. EATON 216700-AS1 İkili Buton, mağazamız güvencesiyle adınıza faturalı olarak sevk edilir. Pano projenizde LED'li veya farklı kontak konfigürasyonlu M22 varyantı gerekiyorsa sipariş öncesinde teknik ekibimizden ürün kodu doğrulaması alabilirsiniz.
