Ürün Tanıtımı & Kullanım Alanları

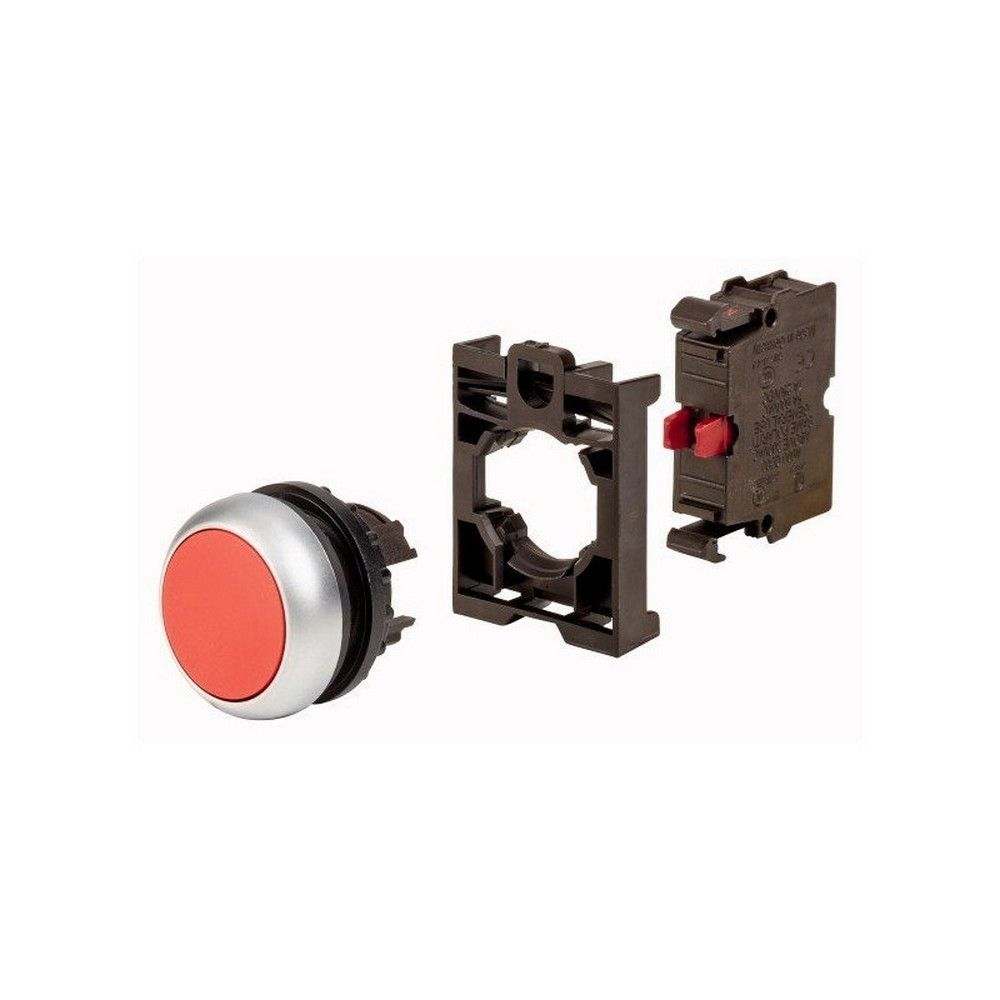

Eaton 216594-AS0, M22-D-R/K01 referans yapısında, 22,5 mm panel deliğine takılan düz yüzeyli ve kilitlemesiz bir Kırmızı Yaylı Buton çözümüdür. 1NK kontağı, butona basıldığında devreyi açarak durdurma, izin kesme ve ara kumanda fonksiyonlarında kullanılır.

Makine kumanda panoları, MCC panoları, test istasyonları ve saha kumanda kutularında kompakt bir komut noktası oluşturur. Kırmızı Yaylı Buton, basma kuvveti kalktığında otomatik geri döner; sürekli konum tutmaz.

Kırmızı Yaylı Buton Avantajları

• Düz, kırmızı ve işaretsiz Kırmızı Yaylı Buton yüzeyi, standart kumanda düzenleriyle uyumludur.
• 1NK normalde kapalı kontak, basıldığında açma mantığıyla çalışır.
• 22,5 mm standart panel deliğiyle hızlı pano montajı sağlar.
• IP67/IP69K ön yüz koruması, tozlu ve nemli pano ortamlarında kullanım avantajı sunar.
• 5 milyon mekanik çalışma ömrü, sık kullanılan komut noktalarında uzun servis beklentisi sağlar.
• 230 V AC-15'te 6 A ve 24 V DC-13'te 3 A kontrol devresi değerlerini destekler.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Kırmızı Yaylı Buton montajında panel deliğinin çapaksız olmasına, ön contanın temiz yüzeye tam oturmasına ve terminal vidalarının 0,8 Nm torkla sıkılmasına dikkat edilmelidir. Arka kontak bloğu pano içinde kalacağından kablo uçları numaralandırılmalı, devre enerjilendirilmeden önce 1NK açma fonksiyonu multimetre ile test edilmelidir.

Sıkça Sorulan Sorular

Kırmızı Yaylı Buton için montaj çapı ve kontak yapısı nedir?

Ürün, 22,5 mm standart pano montaj deliğine uygundur. Dahili 1NK normalde kapalı kontak, butona basıldığında devreyi açacak şekilde çalışır.

Bu ürün acil durdurma amacıyla kullanılabilir mi?

Hayır. Bu model yay geri dönüşlü ve kilitlemesiz bir kumanda butonudur. Acil durdurma uygulamalarında kilitlemeli mantar başlıklı, uygun kontak yapısına sahip acil stop butonu tercih edilmelidir.

Bağlantıda hangi kablo kesiti ve sıkma torku kullanılmalıdır?

Vida terminallerinde tek iletken veya yüksüklü esnek iletken için 0,75-2,5 mm² kablo kullanılabilir. Terminal vidalarının 0,8 Nm torkla sıkılması önerilir.

Ürün orijinal mi ve garanti kapsamı nasıldır?

Ürün, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Üretici ve distribütör garanti koşulları kapsamında teknik destek sunulur.

Orijinallik, Garanti & Sevkiyat Güvencesi

Kırmızı Yaylı Buton siparişiniz, mağazamızdan ürün kodu kontrol edilerek orijinal ambalajında hazırlanır ve adınıza faturalı olarak sevk edilir. Teknik seçim desteğiyle doğru kontak yapısının projenize uygunluğu konusunda ekibimizden bilgi alabilirsiniz.
