EATON 216590-AS0 BUTON, YAYLI, SİYAH 1NA
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 216590-AS0 BUTON, YAYLI, SİYAH 1NA |
| Stok Kodu | 216590-AS0 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

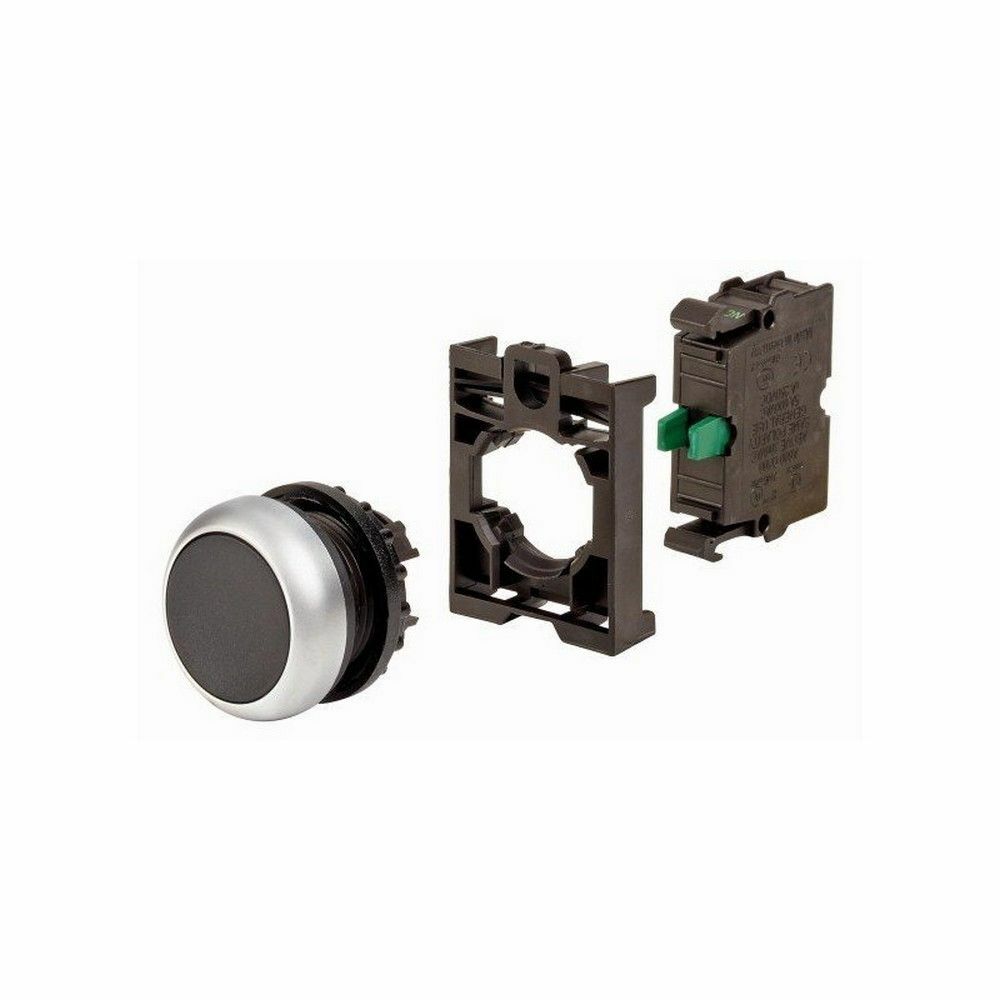

Eaton 216590-AS0 Yaylı Buton, M22-D-S/K10 konfigürasyonunda sunulan; siyah renkli düz kafa, yay geri dönüş mekanizması ve 1NA vidalı kontak yapısını bir araya getiren endüstriyel kumanda elemanıdır. Start, reset, onay, fonksiyon seçimi ve PLC dijital giriş komutları için makine panolarında, MCC panolarında ve saha kumanda istasyonlarında kullanılır.
22,5 mm standart montaj deliğine uygun Yaylı Buton yapısı, butona basıldığında kontağın kapanmasını ve bırakıldığında başlangıç konumuna dönmesini sağlar. Işıksız ve sembolsüz ön yüzü, proje ihtiyacına göre etiketleme yapılabilen sade bir kumanda noktası oluşturur.
Öne Çıkan Üstün Özellikler & Avantajları
- Yaylı Buton mekanizması ile anlık komut ve güvenilir geri dönüş fonksiyonu sağlar.
- 1NA kontak yapısı, start, reset ve dijital giriş uygulamalarına uygundur.
- 22,5 mm pano deliği ile standart M22 kumanda ekipmanlarıyla uyumludur.
- Yaylı Buton ön yüzü; IP66, IP67 ve IP69K koruma sınıflarıyla zorlu pano ortamlarına uygundur.
- Vidalı terminal yapısı, saha kablolamasında sağlam ve kontrollü bağlantı imkânı sunar.
- Siyah düz kafa tasarımı, etiketli fonksiyon tanımları için temiz ve profesyonel bir pano görünümü sağlar.
Teknik & Donanım Özellikleri
| Ürün konfigürasyonu | M22-D-S/K10 - 216590-AS0 |
|---|---|
| Ürün tipi | 22,5 mm Yaylı Buton |
| Buton başlığı | Siyah, düz, ışıksız, sembolsüz |
| Kontak yapısı | 1NA, vidalı bağlantı |
| Montaj deliği | 22,5 mm |
| AC-15 anma çalışma akımı | 230-240 V AC'de 6 A |
| DC-13 anma çalışma akımı | 24 V DC'de 3 A |
| Anma izolasyon gerilimi | 500 V |
| Anma darbe dayanım gerilimi | 6 kV AC |
| Terminal kapasitesi | 0,5-2,5 mm² |
| Terminal sıkma torku | 0,8 Nm |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Mekanik ömür | 5.000.000 çalışma |
| Standartlar | IEC/EN 60947-5 ve IEC/EN 60947-5-1 |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yaylı Buton montajından önce pano enerjisini kesin ve 22,5 mm deliğin çapaklarını temizleyin. Buton başlığını pano kapağının ön yüzünden yerleştirip adaptör ve kontak bloğunu arka taraftan sabitleyin. İletkenleri uygun yüksükle hazırlayın, 0,8 Nm torkla sıkın ve kumanda devresinde kontak için en fazla 10 A gG/gL kısa devre koruması kullanın.
Sıkça Sorulan Sorular
Bu Yaylı Buton hangi uygulamalarda kullanılır?
Start, reset, onay, manuel fonksiyon komutu ve PLC giriş sinyali gereken makine, otomasyon ve kumanda panolarında kullanılır.
Buton basılı kaldığında kontak durumu nedir?
Yaylı Buton basılı tutulduğu sürece 1NA kontak kapalıdır; buton bırakıldığında mekanizma geri döner ve kontak tekrar açılır.
1NA kontak hangi gerilimlerde kullanılabilir?
Kontak, AC-15 kategorisinde 230-240 V AC'de 6 A; DC-13 kategorisinde 24 V DC'de 3 A anma çalışma değerine sahiptir. Yükün türü ve devre koruması proje hesabına uygun seçilmelidir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Eaton 216590-AS0 Yaylı Buton, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Stok, sevkiyat ve teknik ürün seçimi süreçlerinde pano projenize uygun profesyonel destek sunarız.
