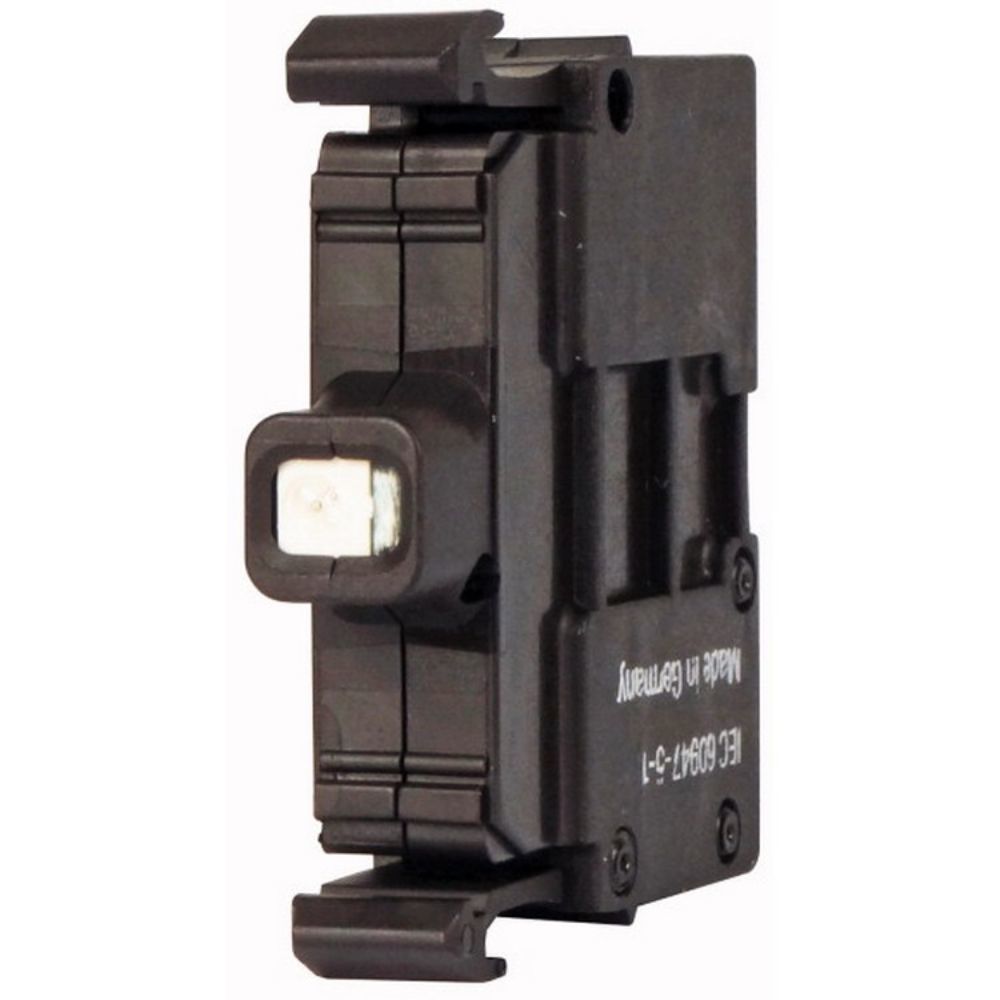

EATON 216564 BUTON AKSESUARI: LED SOKETİ, 230V LED'Lİ, KIRMIZI
KDV Dahildir.
x
18,73 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 216564 BUTON AKSESUARI: LED SOKETİ, 230V LED'Lİ, KIRMIZI |
| Stok Kodu | 216564 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 216564 LED Soketi, RMQ-Titan M22 serisi kumanda butonları ve sinyal lambalarında kullanılan, kırmızı ışıklı ön montaj LED elemanıdır. 85-264V AC geniş çalışma aralığı sayesinde 230V kumanda devrelerinde, makine kontrol panolarında, dağıtım panolarında ve endüstriyel otomasyon sistemlerinde enerji veya çalışma durumunun görsel olarak izlenmesini sağlar.
Bu LED Soketi, M22 modüler yapıdaki uyumlu buton kafaları, sinyal lambaları ve montaj adaptörleriyle birlikte kullanılır. Ürün 5-15 mA aralığında düşük çalışma akımı, maksimum 0,33W güç tüketimi ve 25°C referansında 100.000 saate kadar elektriksel ömür sunar.
Öne Çıkan Üstün Özellikler & Avantajları
- LED Soketi: Kırmızı ışık rengiyle pano üzerindeki enerji, çalışma veya alarm durumlarının hızlı fark edilmesini sağlar.
- Geniş gerilim aralığı: 85-264V AC besleme aralığı, 230V kumanda devrelerinde güvenilir kullanım sunar.
- Kolay montaj: Ön sabitleme yapısı, pano ön yüzünden hızlı ve düzenli montaj imkânı verir.
- Vidalı bağlantı: 0,5-2,5 mm² çok telli ve 0,75-2,5 mm² tek telli kablolarla uyumludur.
- Uzun kullanım ömrü: 100.000 saate kadar LED ömrü, bakım ve değişim ihtiyacını azaltır.
- Endüstriyel dayanım: -25°C ile +70°C çalışma sıcaklığı, 6kV darbe dayanımı ve 500V yalıtım gerilimi değerleriyle pano uygulamalarına uygundur.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Ürün kodu | 216564 |
| Model kodu | M22-LED230-R |
| EAN / Barkod | 4015082165642 |
| Ürün tipi | M22 LED Soketi, LED dahil |
| LED rengi | Kırmızı |
| Anma çalışma gerilimi | 85-264V AC |
| Çalışma akımı | 5-15 mA |
| Güç tüketimi | Maksimum 0,33W |
| Bağlantı tipi | Vidalı bağlantı |
| Montaj tipi | Ön montaj / ön sabitleme |
| Ürün ölçüleri | 38 x 10 x 37 mm |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -25°C ile +70°C |
| Elektriksel ömür | 100.000 saat, 25°C referansında |
| Tek telli kablo kesiti | 0,75-2,5 mm² |
| Çok telli kablo kesiti | 0,5-2,5 mm² |
| İşletme torku | 0,8 Nm |
| Anma yalıtım gerilimi | 500V |
| Anma darbe dayanım gerilimi | 6kV AC |
| Standart ve uygunluklar | CE, IEC/EN 60947-5, IEC/EN 60947-5-1, UL 508, CSA ve VDE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
LED Soketi bağlantısından önce pano enerjisi kesilmeli ve besleme geriliminin 85-264V AC aralığında olduğu doğrulanmalıdır. Ürün 24V AC/DC devreler için uygun değildir. Kablo uçları uygun şekilde sıyrılmalı, terminal vidaları 0,8 Nm işletme torku dikkate alınarak sıkılmalı ve montaj sonrasında LED yönü ile ışık fonksiyonu kontrol edilmelidir. LED elemanı IP20 olduğundan, tozlu veya nemli ortamlarda komple buton ve pano gövdesinin koruma sınıfı ayrıca değerlendirilmelidir.
Sıkça Sorulan Sorular
LED Soketi hangi gerilim aralığında çalışır?
EATON 216564, 85-264V AC gerilim aralığında çalışan kırmızı LED elemanıdır. 24V AC/DC uygulamalarında farklı gerilim sınıfındaki M22 LED ürünleri kullanılmalıdır.
EATON 216564 hangi ürünlerle birlikte kullanılır?
M22 serisi kumanda butonları, sinyal lambaları, ışıklı buton kafaları ve uygun montaj adaptörleriyle birlikte kullanılır. Ürün tek başına bir buton kafası veya kontak elemanı değildir.
Bağlantı için hangi kablo kesitleri uygundur?
Vidalı terminaller, 0,75-2,5 mm² tek telli ve 0,5-2,5 mm² çok telli kabloları kabul eder. Bağlantı sırasında enerji kesilmeli ve terminal sıkılığı kontrol edilmelidir.
Ürün orijinal ve faturalı olarak temin edilir mi?
Mağazamızdan temin edilen LED Soketi, orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Garanti süreci üretici ve distribütör koşulları kapsamında yürütülür.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON 216564 LED Soketi, mağazamız stoklarından orijinal ürün güveniyle, uygun ambalajlama ve adınıza düzenlenmiş fatura ile sevk edilir. Pano projelerinde kullanılacak miktarlı alımlarda ürün kodu, gerilim sınıfı ve uyumlu M22 aksesuarları sipariş öncesinde teknik ekibimiz tarafından kontrol edilebilir.
