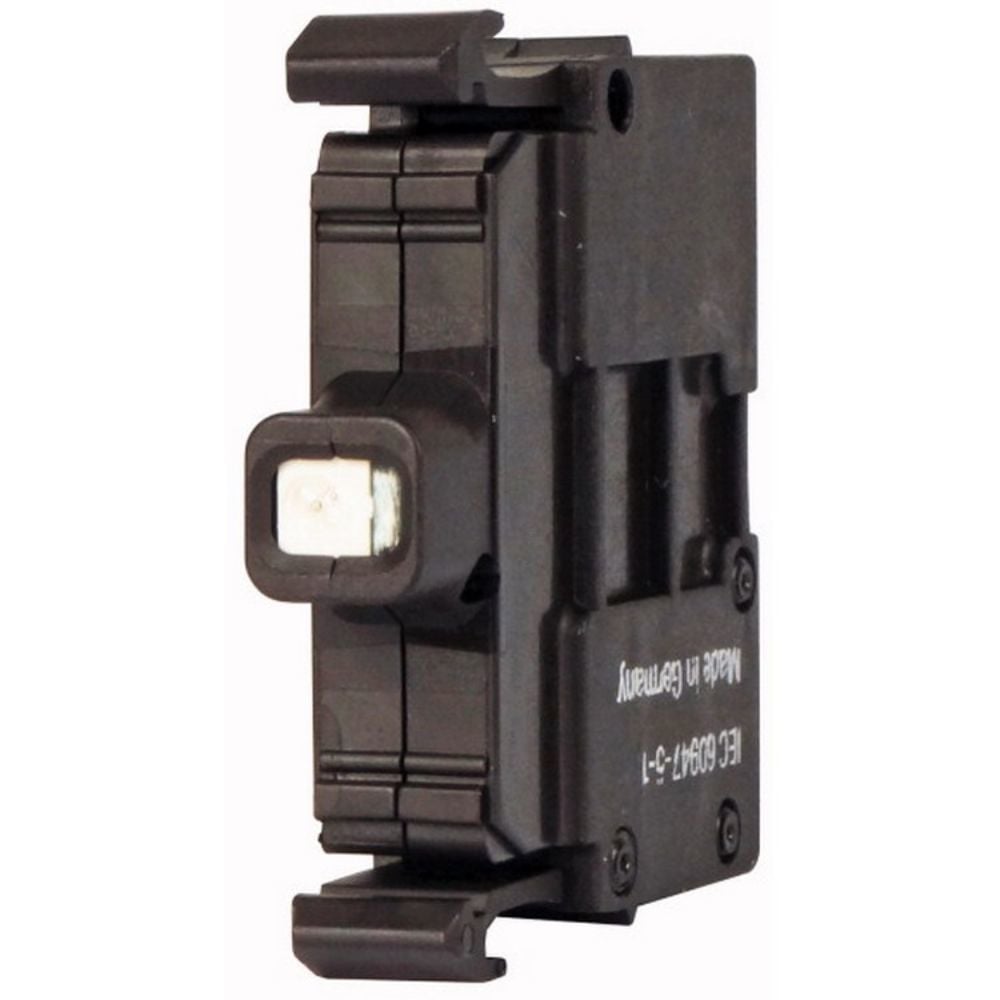

EATON 216563 BUTON AKSESUARI: LED SOKETİ, 230V LED'Lİ, BEYAZ
KDV Dahildir.
x
18,73 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 216563 BUTON AKSESUARI: LED SOKETİ, 230V LED'Lİ, BEYAZ |
| Stok Kodu | 216563 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 216563 M22-LED230-W LED Soketi, RMQ-Titan M22 serisi kumanda butonları, mandal butonlar, seçici şalterler ve sinyal lambalarında görsel durum bildirimi sağlamak üzere tasarlanmıştır. Beyaz LED ışığı; enerji var, devre aktif, çalışma hazır veya kontrol konumu gibi bilgilerin pano ön yüzünde kolayca fark edilmesine yardımcı olur.
Bu LED Soketi, 85-264V AC geniş çalışma aralığı sayesinde 230V AC kumanda devrelerinde kullanılabilir. Kompakt yapısı; makine kumanda panoları, MCC ve dağıtım panolarının kontrol bölümleri, endüstriyel otomasyon kabinleri, pompa ve fan kumanda panoları ile ticari tesis elektrik panolarında düzenli montaj avantajı sunar. Ürün yalnızca uygun gerilimdeki M22 uyumlu kumanda elemanlarıyla birlikte seçilmelidir.
Öne Çıkan Üstün Özellikler & Avantajları
- 85-264V AC çalışma aralığı: 50/60Hz şebeke frekansında 230V kumanda devreleri için geniş gerilim toleransı sunar.
- Beyaz LED ışık: Beyaz LED Soketi, pano ön yüzünde çalışma ve durum bilgisinin belirgin şekilde izlenmesini sağlar.
- Ön montaj tasarımı: M22 kumanda cihazlarıyla birlikte pano kapağı üzerinde düzenli ve servis dostu kurulum imkânı verir.
- Vidalı klemens bağlantısı: Kablo bağlantısının kontrol edilebilir ve sağlam biçimde yapılmasına yardımcı olur.
- Düşük güç tüketimi: 230V AC'de maksimum 0,33W güç tüketimiyle kumanda devresindeki yükü düşük tutar.
- Uzun kullanım ömrü: 25 °C koşulunda EN 60064 kapsamında 100.000 saate kadar elektriksel LED ömrü sunar.
Teknik & Donanım Özellikleri
| Teknik Parametre | Değer |
|---|---|
| Marka | EATON |
| Katalog numarası | 216563 |
| Model kodu | M22-LED230-W |
| Ürün tipi | LED Soketi |
| LED rengi | Beyaz |
| Çalışma gerilimi | 85-264V AC |
| Nominal gerilim | 230V AC |
| Frekans | 50/60Hz |
| Anma işletme akımı | 5-15mA |
| Maksimum güç tüketimi | 0,33W |
| Bağlantı tipi | Vidalı klemens |
| Montaj şekli | Ön montaj |
| Koruma sınıfı | IP20 |
| Tek damarlı kablo kesiti | 0,75-2,5mm² |
| Çok telli kablo kesiti | 0,5-2,5mm² |
| Terminal sıkma torku | En fazla 0,8Nm |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Depolama sıcaklığı | -40 °C ile +80 °C |
| Ürün ölçüleri | 37mm genişlik, 10mm yükseklik, 38mm derinlik |
| Anma darbe dayanım gerilimi | 6kV AC |
| Anma izolasyon gerilimi | 500V |
| Standart | IEC/EN 60947-5-1 |
| LED kullanım ömrü | 100.000 saat, 25 °C koşulunda |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
LED Soketi montajından önce kumanda devresinin enerjisi kesilmeli ve ürünün 230V AC devre için doğru model olduğu kontrol edilmelidir. Kablo uçları uygun şekilde hazırlanmalı, tek damarlı 0,75-2,5mm² veya çok telli 0,5-2,5mm² iletken kullanılmalı ve vida klemensleri en fazla 0,8Nm torkla sıkılmalıdır. IP20 koruma sınıfı nedeniyle ürün kapalı ve korumalı pano içlerinde kullanılmalı; nem, su ve yoğun toz bulunan ortamlarda ek muhafaza tedbirleri alınmalıdır.
Sıkça Sorulan Sorular
EATON 216563 LED Soketi hangi gerilimde çalışır?
Ürün 85-264V AC çalışma aralığına ve 230V AC nominal çalışma gerilimine sahiptir. 24V AC/DC kumanda devreleri için uygun değildir.
M22 serisiyle uyumlu mudur?
Evet. Ürün, M22 serisi kumanda butonları, mandal butonlar, seçici şalterler ve sinyal lambaları için ön montajlı beyaz LED elemanı olarak kullanılır.
Bağlantı için hangi kablo kesitleri kullanılabilir?
Tek damarlı kablolarda 0,75-2,5mm², çok telli kablolarda 0,5-2,5mm² kesit aralığı kullanılabilir. Vidalı klemens bağlantısında doğru tork uygulanmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
EATON 216563 LED Soketi mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir. Sipariş hazırlığında ürün kodu, model kodu ve LED gerilim seviyesi kontrol edilerek doğru ürünün gönderilmesi sağlanır.
