Ürün Tanıtımı & Kullanım Alanları

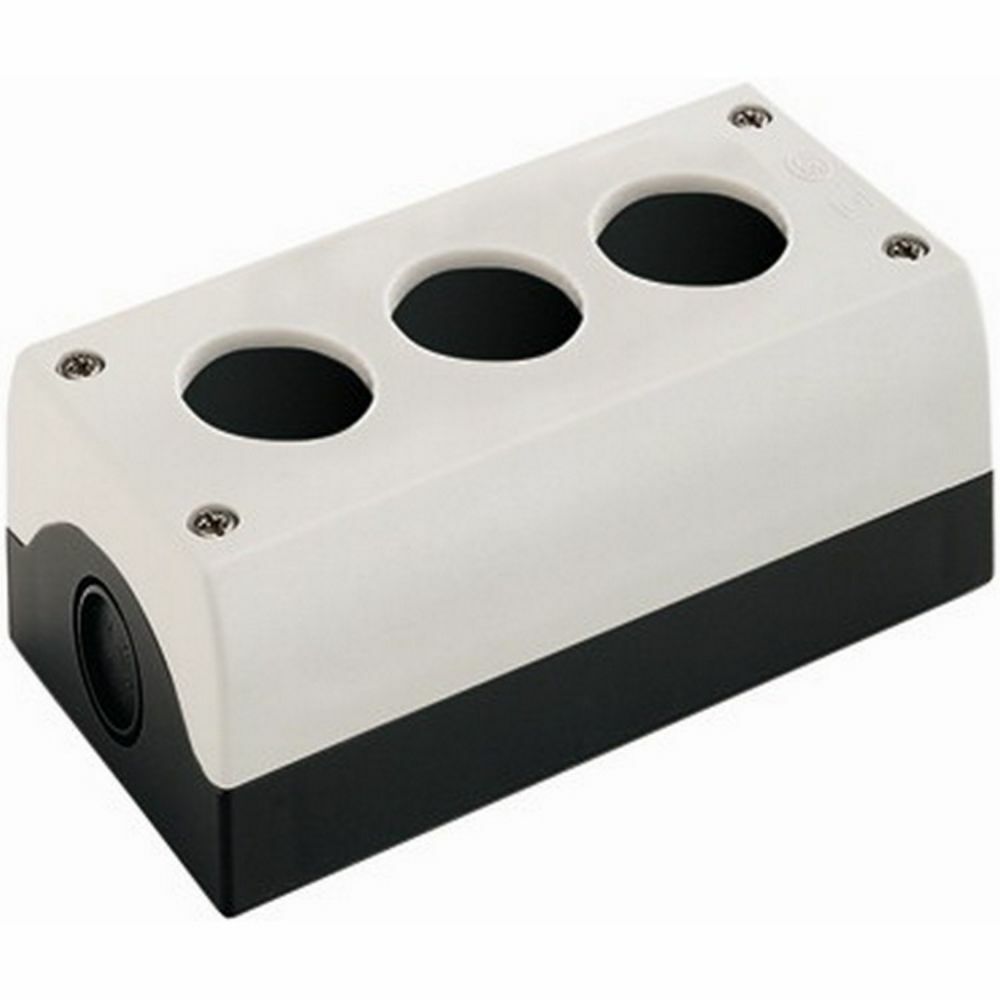

EATON 216538 M22-I3, üç kumanda pozisyonlu, yüzey montaj tipinde gri/siyah bir Buton Kutusu modelidir. M22 serisi buton, aydınlatmalı buton, seçici anahtar, anahtarlı buton ve sinyal lambalarının makine veya pano dış yüzeyinde düzenli şekilde konumlandırılmasını sağlar.

Endüstriyel makine kumandaları, motor kontrol istasyonları, pompa panoları, konveyör sistemleri, üretim hatları ve saha kontrol noktalarında kullanılabilen bu Buton Kutusu, kablo girişlerinin farklı yönlerden hazırlanabilmesi sayesinde projeye uygun montaj esnekliği sunar. Ürün gövdesi kumanda elemanları için hazır montaj açıklıkları bulunan bir kutu olarak sunulur; buton kafaları, kontak blokları, LED soketleri ve kablo rakorları uygulamaya göre ayrıca seçilir.

Öne Çıkan Üstün Özellikler & Avantajları

• Üç montaj pozisyonu: Tek bir Buton Kutusu üzerinde üç farklı M22 kumanda elemanının kullanılmasına imkân verir.
• Yüksek koruma: IP67/IP69K ve NEMA 13 koruma sınıfı, tozlu, nemli ve yoğun temizlik yapılan ortamlarda avantaj sağlar.
• 22,5 mm montaj açıklığı: M22 kumanda ve sinyal elemanlarıyla uyumlu standart montaj altyapısı sunar.
• Çoklu kablo girişi: Arka ve üst bölümde M20, yanlarda M20/M25 kablo giriş hazırlıkları bulunur.
• Dayanıklı yapı: Plastik gövde ve yüksek kaliteli çelik vidalar, saha montajında güvenilir mekanik sabitleme sağlar.
• Geniş çalışma sıcaklığı: -25 °C ile +70 °C arasındaki ortam sıcaklıklarında kullanılabilir.

Teknik & Donanım Özellikleri

Bu Buton Kutusu için doğrulanan temel teknik değerler aşağıdaki tabloda verilmiştir.

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Montaj öncesinde pano veya makine yüzeyinde 153 x 80 mm dış ölçüye ve kablo dönüşlerine uygun alan bırakılmalıdır. Buton elemanları 22,5 mm açıklıklara yerleştirilmeli, bağlantılar enerjisiz durumda yapılmalı ve kablo girişlerinde uygun M20/M25 rakorlar kullanılmalıdır. IP korumasını korumak için kullanılmayan girişler uygun kör tapa ile kapatılmalı, kapak vidaları çapraz sırayla ve gövdeyi zorlamadan sıkılmalıdır.

Sıkça Sorulan Sorular

Bu Buton Kutusu kaç kumanda elemanı alır?

EATON 216538, üç adet M22 kumanda elemanı için hazırlanmıştır. Buton kafaları, seçici anahtarlar ve sinyal lambaları uygulamaya göre ayrı seçilir.

Koruma sınıfı ve ölçüleri nedir?

IP67/IP69K ve NEMA 13 korumasına sahip ürünün dış ölçüleri 153 x 80 x 56 mm'dir.

Kablo bağlantısı hangi yönlerden yapılabilir?

Arka ve üst bölümde M20, yan yüzeylerde M20/M25 kablo giriş hazırlıkları bulunur. Uygun rakor ve sızdırmazlık elemanları kullanılarak montaj tamamlanmalıdır.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON 216538 Buton Kutusu, mağazamızdan orijinal ambalajında, adınıza faturalı ve kontrol edilerek sevk edilir. Ürün, üretici ve distribütör garanti koşulları kapsamında temin edilir; stoktan hızlı teslimat ve teknik ürün doğrulama desteği mağazamız güvencesiyle sunulur.
