Ürün Tanıtımı & Kullanım Alanları

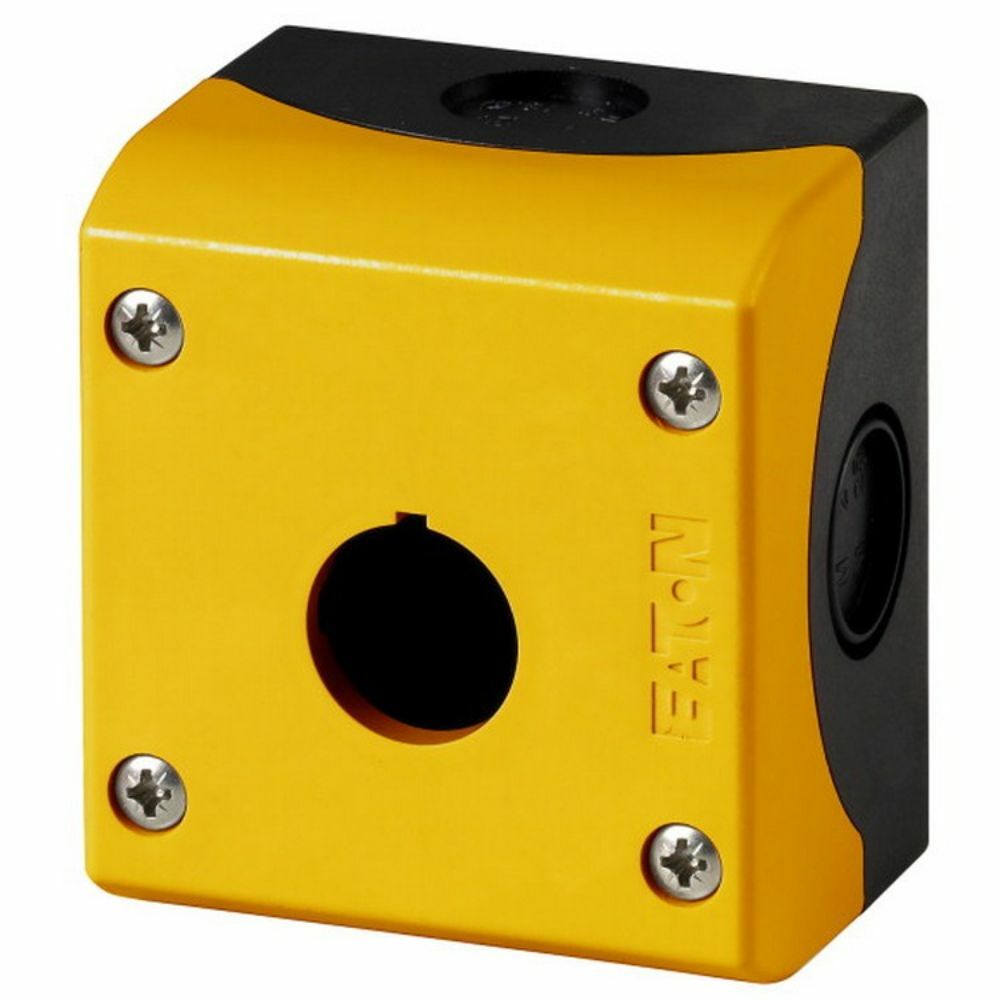

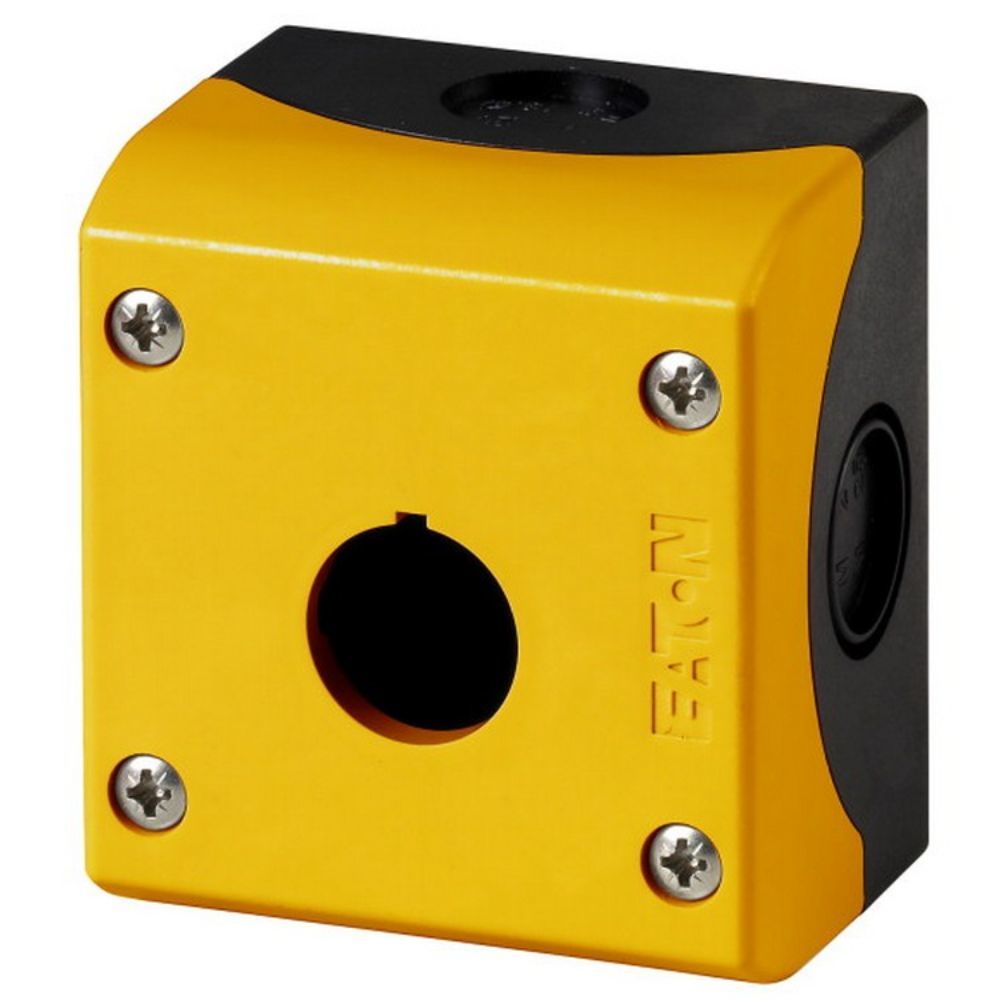

EATON 216536, Moeller M22-IY1 model koduna sahip, tek kumanda elemanı için tasarlanmış sıva üstü bir Buton Kutusu çözümüdür. Sarı/siyah görünümü ve kompakt gövdesi sayesinde makine kontrol noktalarında, konveyör hatlarında, üretim tesislerinde, acil durdurma istasyonlarında ve pano dışı kumanda uygulamalarında düzenli bir montaj yüzeyi oluşturur.

Bu Buton Kutusu, 22,5 mm montaj açıklığı sayesinde M22 serisi buton, acil stop elemanı veya sinyal lambasıyla birlikte kullanılabilir. IP67/IP69K koruma sınıfı; uygun kablo rakoru, doğru kapak montajı ve kullanılmayan girişlerin sızdırmaz şekilde kapatılması şartıyla toz, su ve yoğun yıkama koşullarına karşı yüksek muhafaza performansı sunar.

Öne Çıkan Üstün Özellikler & Avantajları

• Tekli montaj yuvası: Buton Kutusu, tek bir M22 kumanda elemanının sade ve erişilebilir biçimde konumlandırılmasını sağlar.
• IP67/IP69K koruma: Uygun montaj ekipmanlarıyla dış ortam, nemli üretim alanı ve yıkama yapılan tesislerde güvenli muhafaza sunar.
• Plastik gövde: Elektriksel yalıtım ve düşük ağırlık avantajı sağlayan kompakt muhafaza yapısına sahiptir.
• Esnek kablo girişi: Alt, üst ve yan bölümlerdeki M16, M20 ve M20/M25 giriş noktaları farklı kablolama düzenlerine uyum sağlar.
• Endüstriyel standartlar: Ürün IEC/EN 60947-5, UL 508 ve ilgili CSA gereklilikleriyle ilişkilendirilmiştir.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Bu Buton Kutusu, sağlam ve düz bir yüzeye sıva üstü vidalarla sabitlenmelidir. Montaj öncesinde kullanılacak butonun veya sinyal elemanının 22,5 mm açıklıkla uyumu kontrol edilmeli, kablo girişinde uygulamaya uygun M16, M20 ya da M20/M25 rakor seçilmelidir. Kullanılmayan patlatma noktaları uygun kör tapa ile kapatılmalı, kapak vidaları çapraz ve dengeli sıkılmalı, IP korumanın devamı için conta yüzeyleri temiz tutulmalıdır. Elektriksel bağlantı, kutuya monte edilen buton ve kontak bloğunun üretici bağlantı şemasına göre gerçekleştirilmelidir.

Sıkça Sorulan Sorular

EATON 216536 Buton Kutusu hangi ölçülere ve koruma sınıfına sahiptir?

Ürün 72 mm genişlik, 56 mm yükseklik ve 80 mm derinliğe sahiptir. Tek montaj açıklığı 22,5 mm olup muhafaza koruma sınıfı IP67/IP69K, NEMA sınıfı ise 13 olarak belirtilmiştir.

EATON 216536 hangi buton ve uygulamalarla birlikte kullanılır?

M22 kumanda elemanları, acil durdurma butonları, start-stop butonları ve sinyal elemanlarının sıva üstü muhafazası olarak kullanılabilir. Makine kumanda noktaları, konveyör hatları, üretim tesisleri ve dış ortam kontrol istasyonları için uygundur.

Bağlantı ve montaj yapısı nasıldır?

Ürün boş muhafaza olarak sunulur. Buton, kontak bloğu ve kablo rakorları ayrıca seçilir. Alt, üst ve yan kablo girişleri pano veya makine kablolamasına göre değerlendirilerek uygun sızdırmazlık ekipmanlarıyla tamamlanmalıdır.

Ürün orijinal mi ve garantisi nedir?

Mağazamızdan temin edilen ürünler orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında sevk edilir. Bu Buton Kutusu, ürün kodu ve ambalaj kontrolü yapılarak stoklarımızdan hazırlanır.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON 216536 Buton Kutusu, mağazamız güvencesiyle orijinal ambalajında ve faturalı olarak sunulur. Sipariş öncesinde ürün kodu, model kodu ve montaj yuvası kontrol edilir; sevkiyat sırasında ürünün darbe almaması için uygun paketleme uygulanır. Kurumsal projelerde adet, stok ve tamamlayıcı M22 ürünleri için teknik destek sağlanır.
