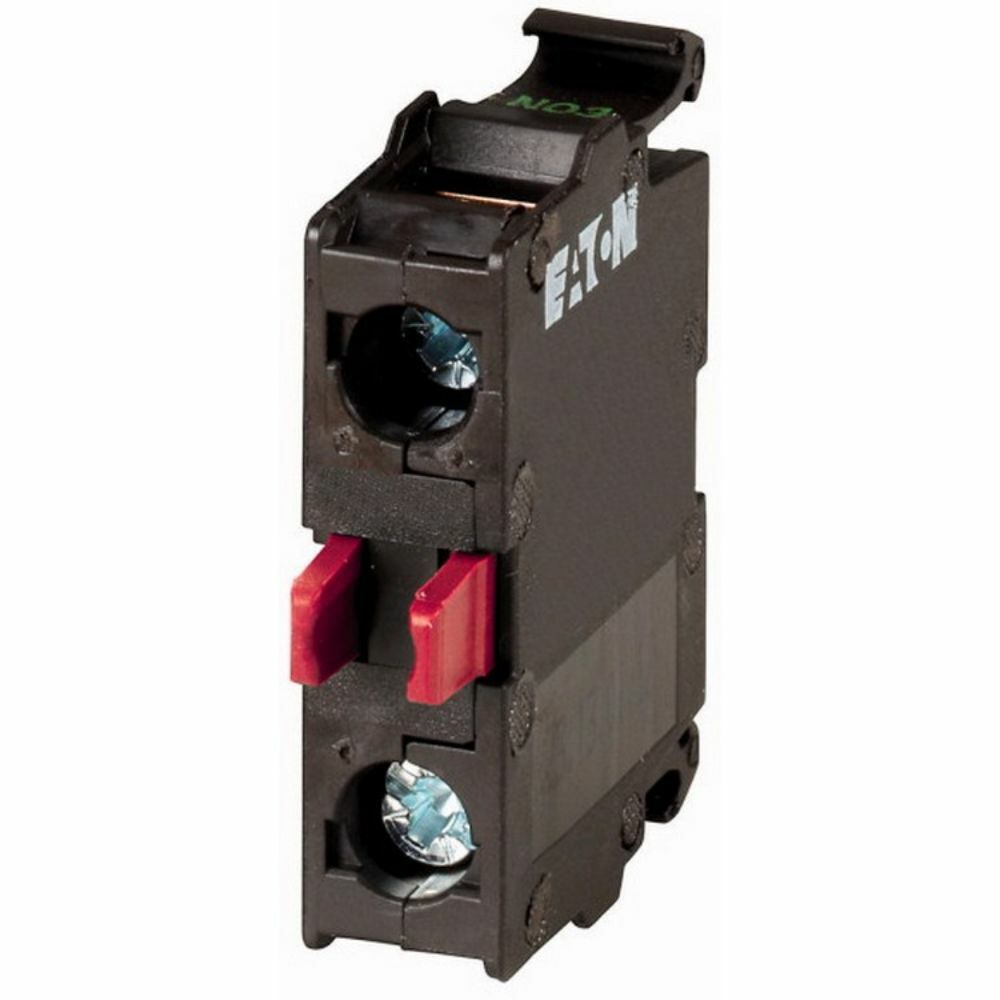

EATON 216382 BUTON AKSESUARI: YARDIMCI KONTAK 1NK (BUTON KUTUSU İÇİN)
KDV Dahildir.
x
7,94 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 216382 BUTON AKSESUARI: YARDIMCI KONTAK 1NK (BUTON KUTUSU İÇİN) |
| Stok Kodu | 216382 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton 216382 M22-KC01, M22-I serisi yüzey tipi buton kutularında kullanılmak üzere tasarlanmış 1NK kontak elemanıdır. Buton Yardımcı Kontak, operatör hareketsiz durumdayken devreyi kapalı tutar; butona basıldığında devreyi açarak durdurma, kilitleme, izin ve geri bildirim fonksiyonlarında güvenilir anahtarlama sağlar.
Taban sabitlemeli yapıdaki Buton Yardımcı Kontak; makine kumanda istasyonları, saha kontrol kutuları, proses panoları ve endüstriyel otomasyon uygulamalarında M22-I kutu sisteminin tamamlayıcı parçasıdır. IEC/EN 60947-5-1 standardına göre pozitif açma özelliği, uygun şekilde projelendirilmiş emniyet devrelerinde işlevsel güvenliği destekler.
Öne Çıkan Üstün Özellikler & Avantajları
- 1NK kontak fonksiyonu: Buton Yardımcı Kontak, normalde kapalı devre mantığıyla stop ve izin zincirleri için uygundur.
- AC-15 performansı: 220-240 V AC kontrol devrelerinde 6 A anma çalışma akımı sunar.
- DC-13 kullanımı: 24 V DC'de 3 A değerle röle, kontaktör ve PLC arayüz devrelerinde kullanılabilir.
- Vidalı terminal: Kontrol kablolarında sağlam, servis edilebilir ve kontrollü sıkılıkta bağlantı sağlar.
- Dayanıklı tasarım: 5.000.000 mekanik çalışma ömrüyle sık anahtarlamalı kumanda uygulamalarına uygundur.
- Kompakt kutu montajı: Taban montajlı Buton Yardımcı Kontak yapısı, M22-I buton kutularında düzenli iç yerleşim sağlar.
Teknik & Donanım Özellikleri
| Marka / Model | Eaton M22-KC01 |
| Ürün kodu | 216382 |
| Ürün tipi | Buton Yardımcı Kontak |
| Kontak yapısı | 1NK / 1 normalde kapalı |
| Montaj tipi | Taban sabitleme, M22-I buton kutusu uyumlu |
| Bağlantı tipi | Vidalı terminal |
| AC-15 anma çalışma akımı | 230 V AC'de 6 A; 400 V AC'de 4 A |
| DC-13 anma çalışma akımı | 24 V DC'de 3 A |
| Anma izolasyon gerilimi | 500 V |
| Anma darbe dayanım gerilimi | 6 kV AC |
| Koşullu kısa devre akımı | 1 kA |
| Koruma derecesi | IP20 |
| Terminal kesiti, çok telli | 0,5-2,5 mm² |
| Terminal kesiti, tek damarlı | 0,75-2,5 mm² |
| Terminal sıkma torku | 0,8 Nm |
| Boyutlar | 38 x 32 x 10 mm |
| Mekanik kullanım ömrü | 5.000.000 çalışma |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Buton Yardımcı Kontak montajından önce kumanda devresinin enerjisini tamamen kesin. Elemanı M22-I kutunun tabanındaki uygun yuvaya sabitleyin; iletken kesitini terminal kapasitesine göre seçin ve terminal vidalarını 0,8 Nm torkla sıkın. IP20 seviyesindeki açık bağlantı bölümlerini, kullanılacak kutu ve pano tasarımında temasa karşı koruyun; devreyi enerjilendirmeden önce NC fonksiyonunu ölçü aletiyle doğrulayın.
Sıkça Sorulan Sorular
Buton Yardımcı Kontak hangi devrelerde kullanılır?
Stop komutu, emniyet zinciri, kilitleme, çalışma izni ve arıza geri bildirim devrelerinde 1NK anahtarlama fonksiyonu gerektiğinde kullanılır.
Buton Yardımcı Kontak 230 V AC kontrol devresinde kaç amper taşır?
AC-15 kullanım kategorisinde 220 V, 230 V ve 240 V AC çalışma gerilimlerinde 6 A anma çalışma akımına sahiptir.
Bu ürün standart 22 mm pano butonu arkasına doğrudan takılır mı?
Ürün, M22-I serisi yüzey tipi buton kutularının taban montaj yapısı için tasarlanmıştır. Uygulamadaki operatör ve kutu tipine göre mekanik uyumluluk kontrolü yapılmalıdır.
Kısa devre koruması nasıl seçilmelidir?
Kontak devresi için en fazla 10 A gG/gL sigorta ile koruma uygulanabilir. Nihai koruma seçimi, kontrol devresinin toplam yapısı ve ilgili proje hesabına göre yapılmalıdır.
