EATON 216378 BUTON AKSESUARI: YARDIMCI KONTAK 1NK
KDV Dahildir.
x
7,91 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 216378 BUTON AKSESUARI: YARDIMCI KONTAK 1NK |
| Stok Kodu | 216378 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları

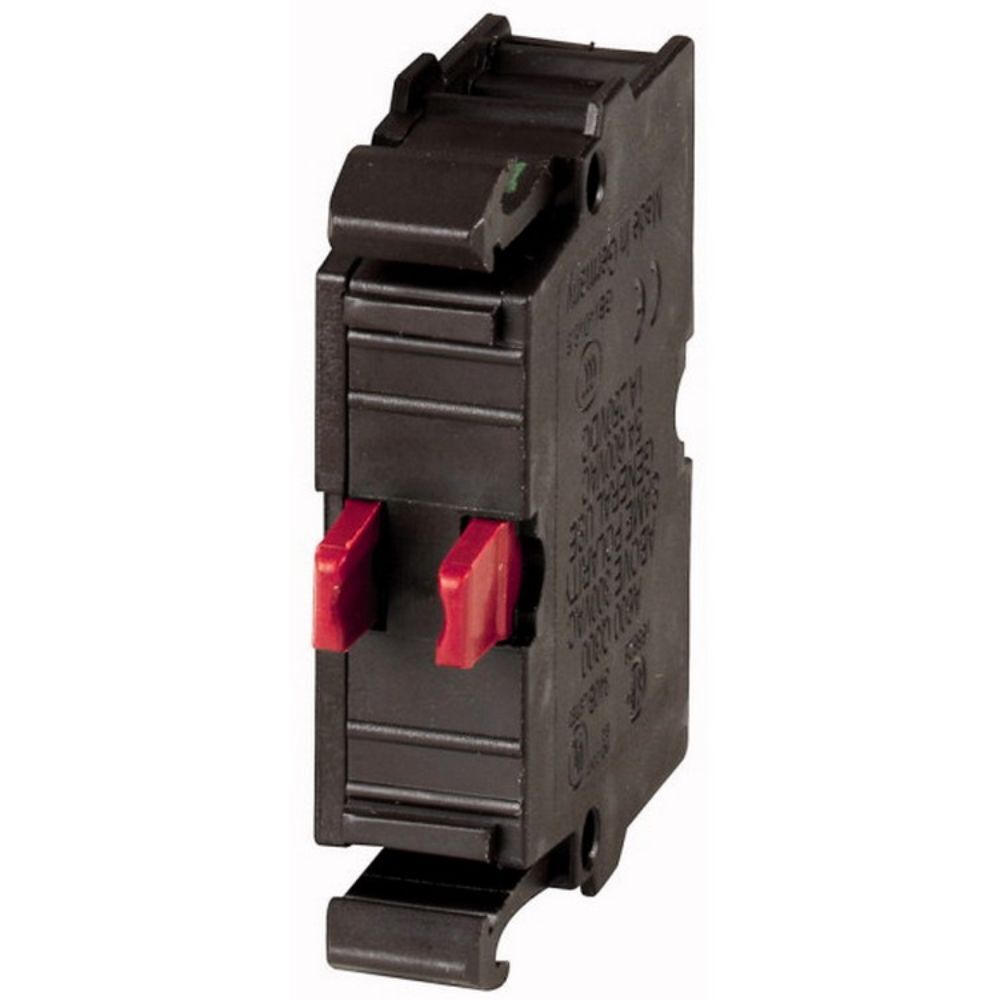

EATON 216378 M22-K01 Yardımcı Kontak, M22 serisi kumanda ve buton elemanlarına eklenen, tek normalde kapalı kontaklı bir sinyal ve kontrol modülüdür. Ön montaj yapısı ve vidalı terminal bağlantısı sayesinde elektrik kumanda panolarında, makine kontrol istasyonlarında, operatör panellerinde ve endüstriyel otomasyon uygulamalarında pratik şekilde kullanılır.
Bu Yardımcı Kontak, butonun veya kumanda elemanının normal durumunu izlemek, kontrol devresine geri bildirim aktarmak ya da bir hareket sonrasında sinyal devresini açmak için tercih edilir. Ürün güç devresi anahtarlamak amacıyla değil, uygun AC-15 ve DC-13 kategorilerindeki kumanda devrelerinde çalışmak üzere tasarlanmıştır.
Öne Çıkan Yardımcı Kontak Özellikleri & Avantajları
- 1NK kontak yapısı: Normalde kapalı tek kontak, kumanda elemanı çalıştırıldığında devrenin açılmasını sağlar.
- Ön montaj: M22 ön elemanlarına uyumlu sabitleme yapısı, pano montajını hızlandırır.
- Vidalı bağlantı: 0,5-2,5 mm² iletken aralığı, saha kablolamasında esnek kullanım sunar.
- Yardımcı Kontak kapasitesi: AC-15 kategorisinde 220-240 V için 6 A, 380-415 V için 4 A çalışma değerine sahiptir.
- Uzun kullanım ömrü: Mekanik ömrü 5.000.000 operasyona kadar ulaşır.
- Kompakt gövde: 38 x 32 x 10 mm ölçüleriyle dar pano ve kumanda kutularında yer tasarrufu sağlar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Ürün tipi | Yardımcı Kontak elemanı |
| Marka | EATON |
| Model | M22-K01 |
| Sipariş kodu | 216378 |
| EAN | 4015082163785 |
| Kontak konfigürasyonu | 1NK, 1 normalde kapalı kontak |
| Montaj tipi | Ön montaj ve ön sabitleme |
| Bağlantı tipi | Vidalı terminal |
| AC-15 çalışma akımı | 220-240 V: 6 A; 380-415 V: 4 A; 500 V: 2 A |
| DC-13 çalışma akımı | 24 V: 3 A; 60 V: 1,2 A; 110 V: 0,6 A; 220-230 V: 0,3 A |
| Azami çalışma gerilimi | AC 500 V; DC 220 V |
| Yalıtım gerilimi | 500 V |
| Darbe dayanım gerilimi | 6 kV AC |
| Koşullu kısa devre akımı | 1 kA |
| Kablo kesiti | 0,5-2,5 mm² |
| Terminal sıkma torku | 0,8 Nm |
| Koruma derecesi | IP20 |
| Mekanik ömür | 5.000.000 operasyon |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Ürün ölçüleri | 38 x 32 x 10 mm |
| Ürün ağırlığı | 0,01 kg |
| Uygunluk ve standartlar | CE, IEC/EN 60947-5, IEC 60947-5-1, UL 508, VDE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak montajından önce pano enerjisi tamamen kesilmeli ve kullanılacak M22 buton kafası, gövde ve montaj adaptörünün M22-K01 ön montaj yapısıyla uyumlu olduğu doğrulanmalıdır. Vidalı terminallere 0,5-2,5 mm² aralığında uygun kesitte iletken bağlanmalı, bağlantılar 0,8 Nm torkla sıkılmalı ve ürün güç devresi yerine kumanda veya sinyal devresinde kullanılmalıdır. IP20 koruma derecesi nedeniyle tamamlanmış pano veya kutunun çevresel koruması ayrıca değerlendirilmelidir.
Sıkça Sorulan Sorular
Yardımcı Kontak hangi devrelerde kullanılır?
Yardımcı Kontak, buton ve kumanda elemanlarının durum bilgisini PLC, röle, kontaktör kumanda devresi veya görsel sinyal devresine aktarmak için kullanılır. Güç devresi açma-kapama uygulamalarında anahtarlama elemanı olarak değerlendirilmemelidir.
Ürün normal durumda nasıl çalışır?
1NK yapı nedeniyle kontak, kumanda elemanı serbest durumdayken kapalıdır. Butona basıldığında veya mekanizma çalıştırıldığında kontak açılır ve bağlı kontrol devresine durum değişikliği iletilir.
Vidalı terminal bağlantısında nelere dikkat edilmelidir?
İletken uçları uygun şekilde hazırlanmalı, kablo kesiti terminal kapasitesi içinde seçilmeli ve bağlantı üretici değerine uygun 0,8 Nm torkla sıkılmalıdır. Gevşek veya aşırı sıkılmış terminaller güvenilirliği olumsuz etkileyebilir.
