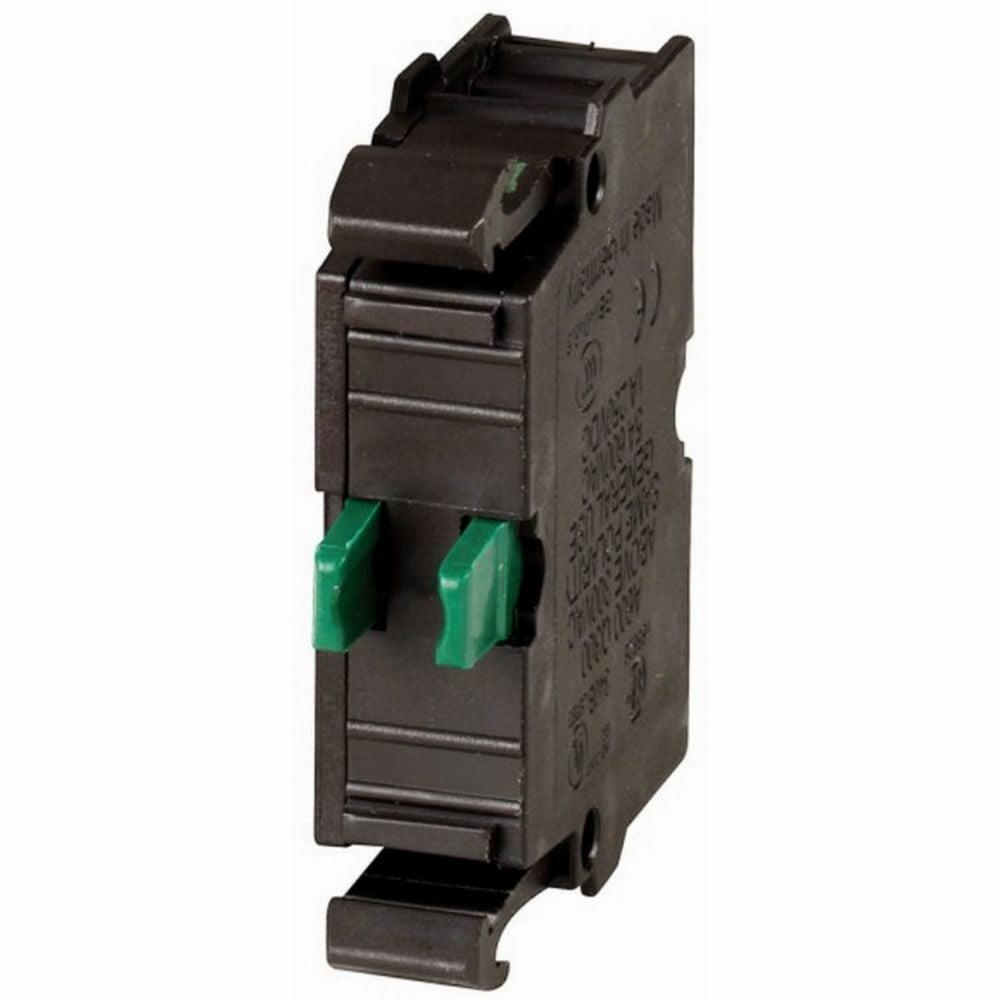

EATON 216376 BUTON AKSESUARI: YARDIMCI KONTAK 1NA
KDV Dahildir.
x
7,91 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 216376 BUTON AKSESUARI: YARDIMCI KONTAK 1NA |
| Stok Kodu | 216376 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton 216376 M22-K10 Yardımcı Kontak, M22 serisi buton, seçici anahtar ve sinyal elemanlarının kumanda devresine güvenilir bir 1NA anahtarlama fonksiyonu kazandırır. Normalde açık yapı; operatör komutuyla devrenin kapanması gereken start, onay, izin ve ara röle tetikleme uygulamalarında kullanılır.
Bu Yardımcı Kontak, makine kumanda panoları, motor kontrol hücreleri, saha kumanda istasyonları ve endüstriyel otomasyon kabinlerinde işlevsel bir kontrol noktası oluşturur. Vidalı terminal yapısı sayesinde kontrol devresi iletkenleri düzenli şekilde bağlanırken, önden sabitlemeli tasarım M22 kumanda elemanlarıyla pratik montaj sağlar.
Öne Çıkan Üstün Özellikler & Avantajları
- 1NA kontak düzeni: Yardımcı Kontak, mekanik komut verildiğinde normalde açık devreyi kapatarak start ve izin sinyallerini iletir.
- AC/DC kumanda yeteneği: Yardımcı Kontak; AC-15 kategorisinde 230 V'ta 6 A, DC-13 kategorisinde 24 V'ta 3 A değerle çalışır.
- Vidalı terminal bağlantısı: Tek damarlı, çok telli veya yüksüklü iletkenlerle kontrollü ve düzenli kablolama imkanı sunar.
- Önden sabitlemeli yapı: Yardımcı Kontak, M22 kumanda elemanlarına üst kısımdan entegre edilerek kompakt pano yerleşimi sağlar.
- Yüksek yalıtım dayanımı: 500 V anma izolasyon gerilimi ve 6 kV darbe dayanım gerilimi ile kumanda devresi güvenliğini destekler.
- Uzun kullanım ömrü: 5.000.000 mekanik çalışma ömrü, yoğun çevrimli endüstriyel kumanda uygulamalarında süreklilik sağlar.
Teknik & Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka / Seri | Eaton M22 |
| Model | M22-K10 |
| Katalog numarası | 216376 |
| EAN | 4015082163761 |
| Ürün tipi | Yardımcı Kontak / kontak elemanı |
| Kontak yapısı | 1NA / 1NO |
| Bağlantı tipi | Vidalı terminal |
| Montaj yöntemi | Önden sabitleme, tekli kontak |
| AC-15 anma çalışma akımı | 230 V'ta 6 A, 400 V'ta 4 A, 500 V'ta 2 A |
| DC-13 anma çalışma akımı | 24 V'ta 3 A, 110 V'ta 0,6 A, 230 V'ta 0,3 A |
| Konvansiyonel termal akım | 4 A |
| Anma izolasyon gerilimi | 500 V |
| Anma darbe dayanım gerilimi | 6 kV AC |
| Terminal kapasitesi | Tek damarlı 0,75-2,5 mm²; çok telli 0,5-2,5 mm²; yüksüklü esnek 0,5-1,5 mm² |
| Çalışma torku | 0,8 Nm |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -25 °C ile +70 °C |
| Mekanik kullanım ömrü | 5.000.000 çalışma |
| Boyutlar | 38 x 32 x 10 mm |
| Standartlar | IEC/EN 60947-5-1, UL 508, CE, VDE |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Yardımcı Kontak montajında öncelikle kumanda devresinin enerjisini kesin ve proje şemasında gerekli fonksiyonun 1NA olduğundan emin olun. M22 kumanda elemanına mekanik oturmayı kontrol ettikten sonra iletken kesitini terminal kapasitesine uygun seçin; bağlantı vidalarını 0,8 Nm çalışma torkuna göre sıkın. Kontak devresini, kontaktör bobini veya ara röle gibi endüktif yüklerde mutlaka ilgili AC-15 ya da DC-13 anma değerine göre boyutlandırın.
Sıkça Sorulan Sorular
Bu Yardımcı Kontak hangi kontak fonksiyonunu sunar?
Yardımcı Kontak, 1NA yani 1 normalde açık kontak yapısına sahiptir. Buton veya seçici anahtar çalıştırıldığında devre kapanır ve kumanda sinyali iletilir.
Hangi uygulamalarda tercih edilir?
Yardımcı Kontak; start komutu, çalışma izni, ara röle tetikleme ve otomasyon giriş sinyallerinin üretildiği M22 serisi kumanda devrelerinde tercih edilir.
Bağlantı yapısı nasıldır?
Yardımcı Kontak, vidalı terminal bağlantısına sahiptir. Çok telli iletkenlerde 0,5-2,5 mm², tek damarlı iletkenlerde 0,75-2,5 mm² kablo kesitleriyle bağlantı yapılabilir.
Ürün orijinal mi ve nasıl sevk edilir?
Ürün, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Projenize uygun ürün seçimi için teknik özellikleri sipariş öncesinde kontrol etmenizi öneririz.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan temin edilen Eaton 216376 M22-K10, orijinal ürün güvencesiyle sunulur. Ürünlerimiz uygun ambalajlama ile sevk edilir, adınıza faturalı olarak teslim edilir ve üretici veya distribütör garanti koşulları kapsamında desteklenir.
