Ürün Tanıtımı & Kullanım Alanları

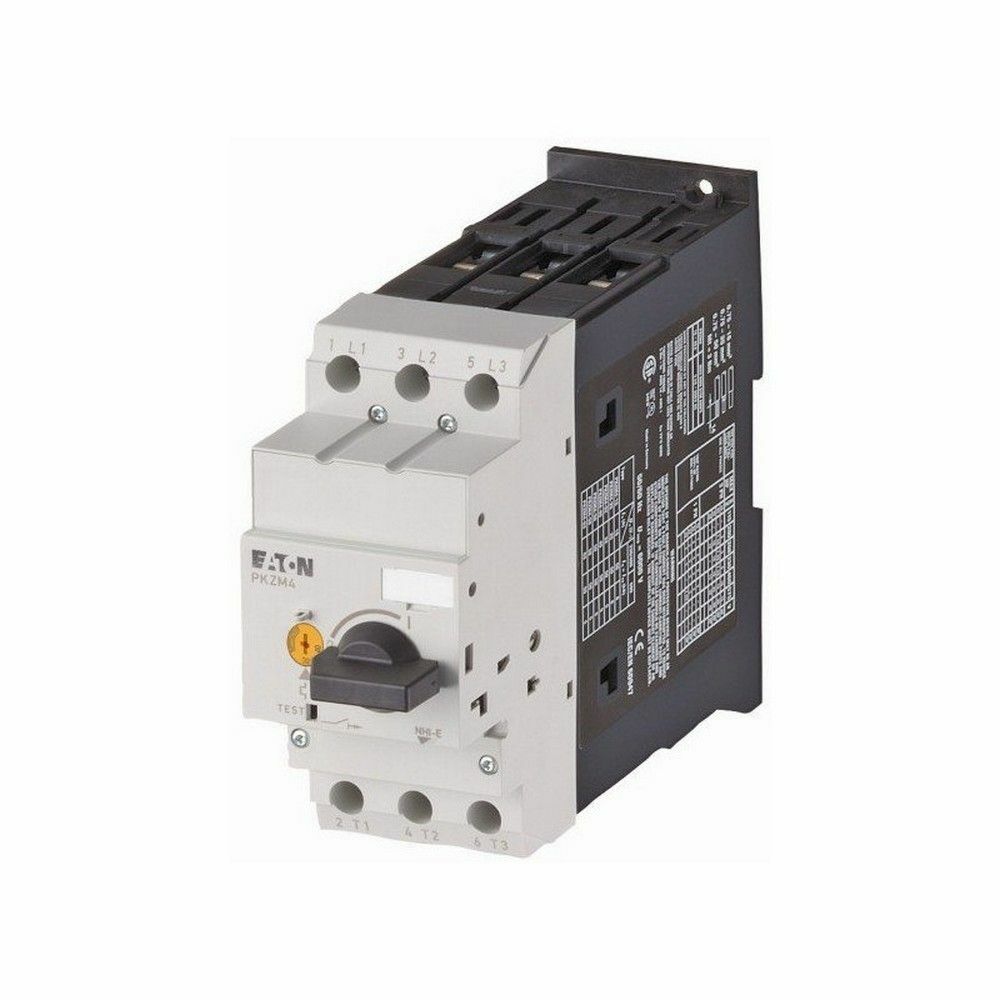

Eaton 190024 PKZM4-63-EA Motor Koruma Şalteri, üç fazlı motor devrelerinde aşırı yük ve kısa devre korumasını manuel açma-kapama fonksiyonuyla bir araya getirir. 55-65A ayar aralığı, 690V çalışma gerilimi ve 400V AC'de 50kA Icu kesme kapasitesi sayesinde pompa, fan, kompresör, konveyör ve proses makinesi kumanda panolarında yüksek güçlü motor devreleri için güvenilir bir çözümdür.

Bu Motor Koruma Şalteri, AC-3e kategorisinde 400V/50Hz şebekede 34kW, 230V/50Hz şebekede 18,5kW anma çalışma gücüne sahiptir. Faz kaybına duyarlı üç kutuplu tasarımı, motor beslemesinde oluşabilecek faz kesilmesi durumlarında koruma sürekliliğine katkı sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• Motor Koruma Şalteri yapısı ile motor devresinde ayarlanabilir aşırı yük koruması ve manuel kumanda sağlar.
• 55-65A ayar aralığı, motor etiket akımına uygun hassas devreye alma imkânı sunar.
• 400V AC'de 50kA Icu kesme kapasitesi, yüksek kısa devre seviyeli panolarda koruma altyapısını güçlendirir.
• 690V Ue değeri, alçak gerilim endüstriyel tesislerin motor besleme devrelerine uygundur.
• Faz kaybına duyarlı üç kutuplu yapı, üç fazlı motor uygulamalarında ilave işletme güvenliği sağlar.
• Döner kumanda mekanizması, pano ön yüzünde açık-kapalı konumunun hızlı şekilde izlenmesine yardımcı olur.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Motor Koruma Şalteri seçilirken yalnızca motor gücü değil, motor etiket akımı, şebeke gerilimi, yol verme yöntemi, kablo kesiti ve kısa devre seviyesi birlikte değerlendirilmelidir. Ayar düğmesini motorun tam yük akımına göre ayarlayınız; bağlantıları enerjisiz ortamda ve üreticinin terminal bağlantı düzenine uygun şekilde yapınız. IP20 gövde koruması nedeniyle ürün, uygun pano muhafazası içinde kullanılmalı; terminal bölgesinin IP00 yapısı dikkate alınarak yetkisiz temasa karşı pano içi koruma sağlanmalıdır.

Sıkça Sorulan Sorular

Bu Motor Koruma Şalteri neden bazı kayıtlarda 55-63A olarak geçmektedir?

Piyasada model koduna bağlı olarak 55-63A tanımı görülebilir. Ancak 190024 kodlu PKZM4-63-EA için resmi teknik kayıtta ayarlanabilir aşırı yük açma aralığı 55-65A'dır. Proje ve devreye alma işlemlerinde 55-65A teknik değeri esas alınmalıdır.

Motor Koruma Şalteri kontaktör yerine kullanılabilir mi?

Ürün manuel açma-kapama ve motor koruma fonksiyonu sağlar. Sık açma-kapama, uzaktan kumanda veya otomasyon kontrollü çalışma gereken motor devrelerinde uygun bir güç kontaktörü ve gerekli kumanda elemanlarıyla birlikte kullanılmalıdır.

50kA Icu değeri ne ifade eder?

50kA Icu, cihazın 400V AC koşullarındaki anma kısa devre kesme kapasitesidir. Uygulamadaki gerçek kısa devre hesabı, üst koruma koordinasyonu ve seçicilik analizi pano projesine göre yetkili elektrik mühendisi tarafından doğrulanmalıdır.

Orijinallik, Garanti & Sevkiyat Güvencesi

Eaton 190024 PKZM4-63-EA Motor Koruma Şalteri, mağazamızdan orijinal ambalajında ve adınıza faturalı olarak temin edilir. Ürün seçimi öncesinde motor etiket bilgilerinizi teknik ekibimizle paylaşarak doğru akım aralığı, kontaktör koordinasyonu ve pano ekipmanı eşleşmesi için destek alabilirsiniz.
