Ürün Tanıtımı & Kullanım Alanları

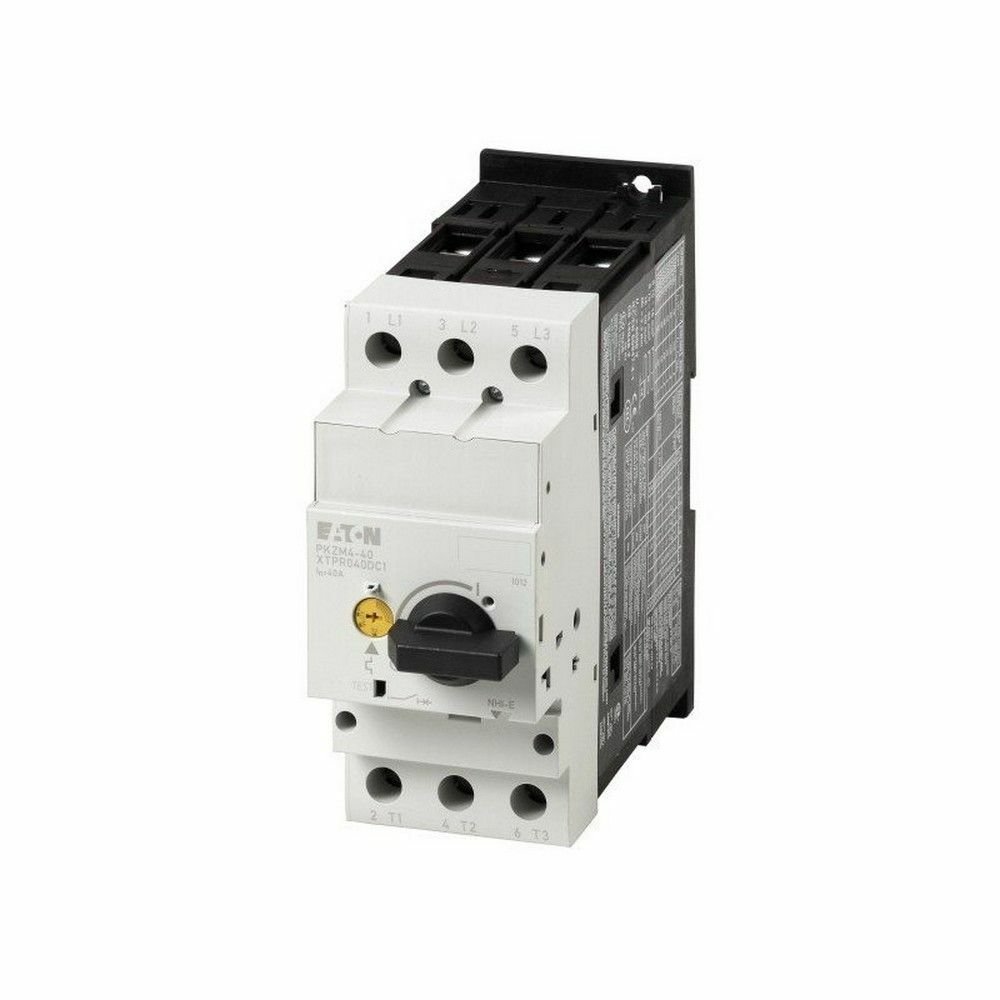

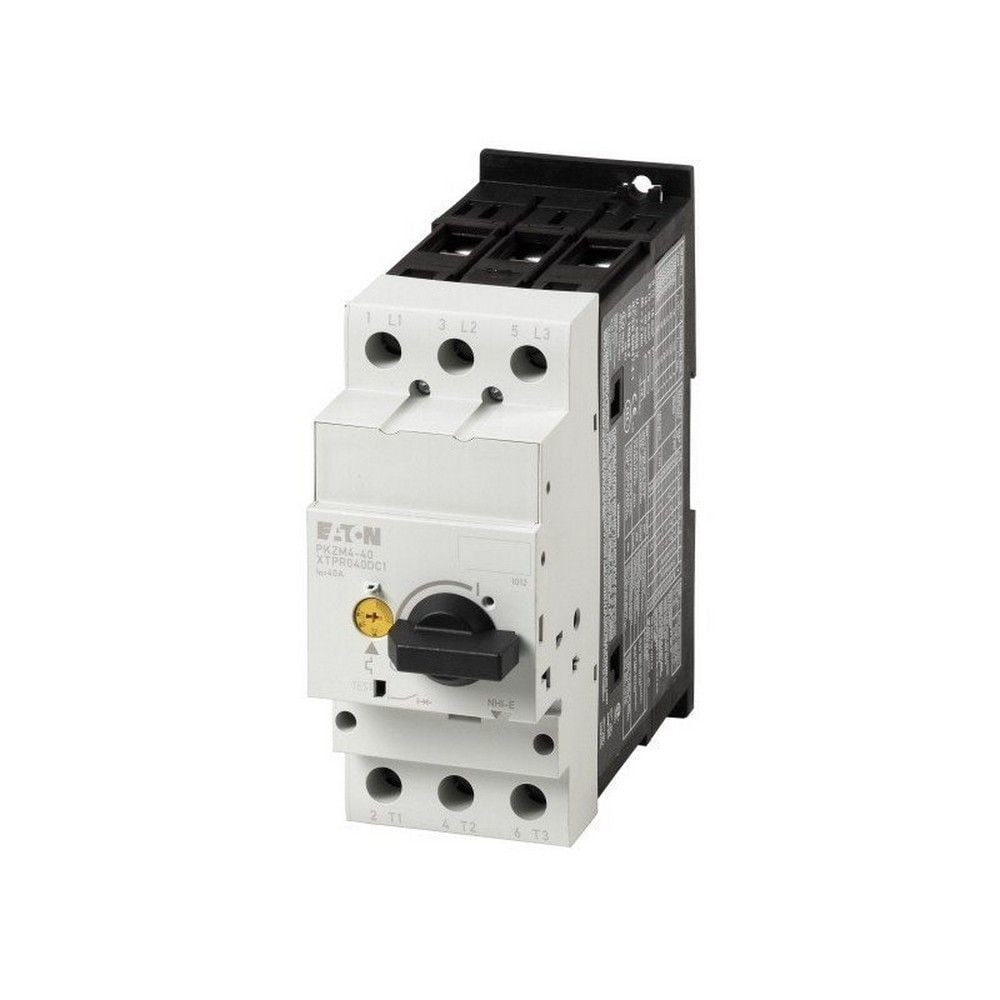

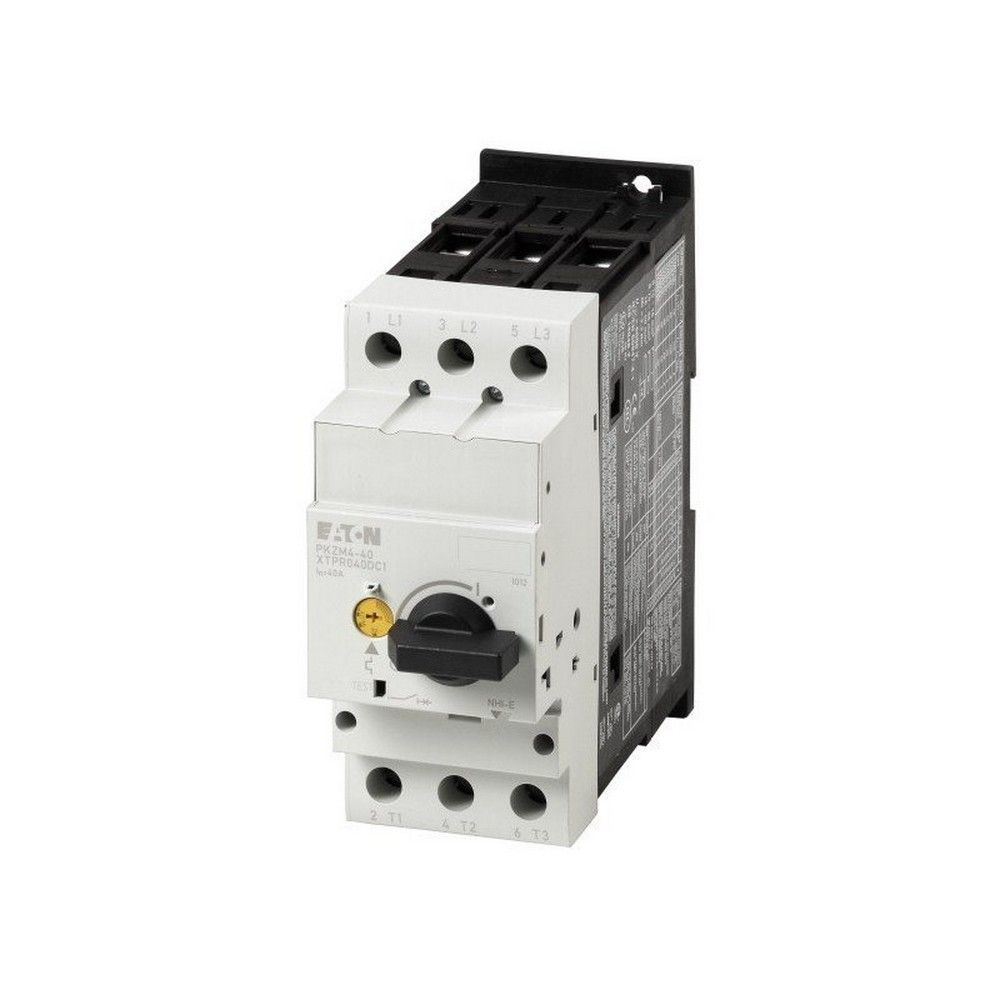

EATON 190021 PKZM4-40-EA, üç fazlı asenkron motorların kısa devre, aşırı yük ve faz kaybı risklerine karşı korunması için tasarlanmış 32-40A ayarlı bir Motor Koruma Şalteridir. 400V AC-3 kullanım kategorisinde 20kW'a kadar motor gücünü destekleyen ürün; pompa, fan, kompresör, konveyör, havalandırma ve makine kumanda panolarında güvenilir bir ana koruma elemanı olarak kullanılır.

690V'a kadar çalışma gerilimine sahip bu Motor Koruma Şalteri, tek bir cihazda motor devresinin manuel açma-kapama işlemini ve koruma fonksiyonlarını birleştirir. Faz kaybına duyarlı açma karakteristiği, üç fazlı motorlarda sargıların dengesiz yüklenme ve aşırı ısınma riskini azaltmaya yardımcı olur.

Öne Çıkan Üstün Özellikler & Motor Koruma Şalteri Avantajları

• 32-40A ayar aralığı: Motorun nominal akımına uygun hassas aşırı yük ayarı yapılmasını sağlar.
• 20kW AC-3 motor kapasitesi: 380/400V, 50Hz şebekelerde orta-yüksek güçlü motor beslemeleri için uygundur.
• 50kA Icu kesme kapasitesi: 400V AC sistemlerde yüksek kısa devre seviyesine sahip panolarda güçlü koruma sunar.
• 3 kutuplu yapı: Üç fazlı motor devrelerinde tüm fazların birlikte güvenli şekilde açılmasını sağlar.
• Faz kaybına duyarlılık: Motor sargılarını tek fazda kalma kaynaklı termik zorlanmalara karşı korumaya destek olur.
• Vidalı ana terminaller: Sağlam iletken bağlantısı ve kontrollü saha montajı için uygundur.

Yüksek kesme kapasitesi ile öne çıkan Motor Koruma Şalteri, ayrı sigorta ve termik röle kullanımını azaltmaya yardımcı olan kompakt bir motor koruma çözümüdür.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Motor Koruma Şalteri montajında ürün, pano içindeki uygun DIN ray üzerine dik ve erişilebilir konumda yerleştirilmelidir. Motor etiketindeki nominal akım dikkate alınarak ayar 32-40A aralığında yapılmalı; ana iletkenler uygun kesitte seçilmeli, kablo uçları düzgün hazırlanmalı ve terminal vidaları 3,3Nm torkla sıkılmalıdır. Devreye alma öncesinde faz sırası, kontaktör koordinasyonu, motor dönüş yönü ve koruma ayarı kontrol edilmelidir.

Sıkça Sorulan Sorular

Bu Motor Koruma Şalteri hangi motorlar için tercih edilir?

PKZM4-40-EA; 400V AC-3 koşullarında 20kW'a kadar üç fazlı motorlar için uygundur. Kesin seçim motor etiket akımı, kalkış tipi, yük karakteristiği ve tesis kısa devre seviyesi değerlendirilerek yapılmalıdır.

Ürünün kısa devre kesme kapasitesi nedir?

400V AC sistemlerde Icu kısa devre kesme kapasitesi 50kA'dır. Panonun beklenen kısa devre akımı bu değere göre proje aşamasında doğrulanmalıdır.

Faz kaybına duyarlılık ne işe yarar?

Fazlardan birinin kesilmesi halinde motorun diğer fazlarda aşırı akım çekerek ısınması riski oluşur. Faz kaybına duyarlı koruma, bu riske karşı motorun devreden ayrılmasına destek olur.

Ürün orijinal ambalajıyla gönderilir mi?

Mağazamız stoklarından temin edilen ürünler, orijinal ambalajında ve adınıza faturalı olarak sevk edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON 190021 Motor Koruma Şalteri, mağazamızdan model ve katalog numarası kontrol edilerek tedarik edilir. Ürün; orijinal ambalaj, adınıza düzenlenen fatura ve üretici/distribütör garanti koşullarıyla teslim edilir. Sipariş öncesinde motor akımı, şebeke gerilimi, kısa devre seviyesi ve kullanılacak pano aksesuarlarının uyumluluğu için teknik ekibimizden destek alabilirsiniz.
