Motor Koruma Şalteri ile Ürün Tanıtımı ve Kullanım Alanları

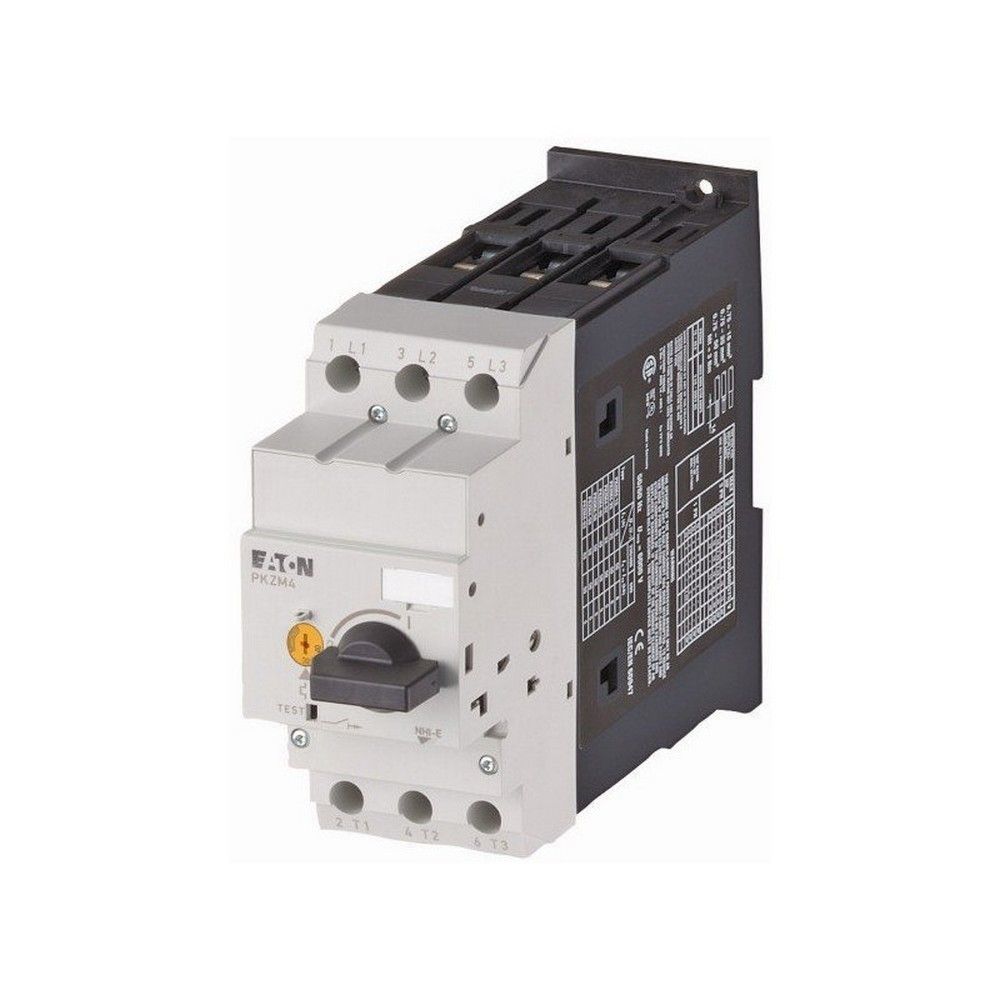

EATON 190020, PKZM4-32-EA model kodlu, üç fazlı asenkron motor devrelerinde aşırı yük ve kısa devre koruması sağlamak üzere tasarlanmış profesyonel bir Motor Koruma Şalteri çözümüdür. 25A ile 32A arasında ayarlanabilen termik açma aralığı sayesinde motorun etiket akımına uygun koruma değeri seçilebilir. Pompa, fan, kompresör, konveyör, havalandırma sistemi ve makine kumanda panolarında güvenli motor beslemesi için kullanılır.

400V AC-3e çalışma koşulunda 15kW'a kadar motor uygulamalarına uygun olan bu Motor Koruma Şalteri, 220/230V AC-3e şebekede 7,5kW motor gücü için de çözüm sunar. Faz kaybına duyarlı yapısı, üç fazlı motorlarda faz kesilmesi kaynaklı aşırı ısınma riskinin azaltılmasına yardımcı olur. Döner kumanda mekanizması, pano kapağı açılmadan cihaz durumunun kolayca takip edilmesini destekleyen pratik bir kullanım yapısı sağlar.

Motor Koruma Şalteri Avantajları

• 25-32A ayarlanabilir termik koruma: Motor etiket akımına göre hassas koruma ayarı yapılmasını sağlar.
• 3 kutuplu güç devresi: Üç fazlı motor beslemelerinde kompakt ve düzenli devre koruması sunar.
• 50kA kesme kapasitesi: 400V AC şebekede yüksek kısa devre seviyelerine karşı güvenli koruma altyapısı oluşturur.
• Faz kaybına duyarlı çalışma: Faz eksilmesi kaynaklı motor hasarı riskini azaltmaya destek olur.
• 690V çalışma gerilimi: Endüstriyel makine ve pano uygulamalarında geniş kullanım imkânı verir.
• Döner kumanda tipi: Bu Motor Koruma Şalteri, manuel açma-kapama ve devreye alma işlemlerinde kontrollü kullanım sağlar.

Teknik ve Donanım Özellikleri

Saha ve Montaj Rehberi

Bu Motor Koruma Şalteri seçilirken motor etiketindeki nominal akım esas alınmalı; ayar düğmesi 25-32A aralığında motorun çalışma akımına uygun değere getirilmelidir. Bağlantı işlemi enerjisiz ortamda, uygun kesitte iletken ve pano içi dokunma koruması kullanılarak yetkin elektrik personeli tarafından yapılmalıdır. Bağlantı uçlarının IP00 olması nedeniyle cihaz, kapalı pano içerisinde ve enerjili bölümlere doğrudan erişimi engelleyecek bir muhafaza düzeniyle kullanılmalıdır.

Sıkça Sorulan Sorular

Bu Motor Koruma Şalteri hangi motorlarda kullanılır?

Ürün; 400V AC-3e kullanımda 15kW'a kadar olan üç fazlı motor devrelerinde, motorun nominal akımı 25A ile 32A aralığında bulunuyorsa kullanılabilir. Kesin seçimde motor etiket akımı ve uygulamanın kalkış karakteristiği dikkate alınmalıdır.

Ürün kısa devre koruması sağlar mı?

Evet. 400V AC'de 50kA kısa devre kesme kapasitesine ve 496A sabit manyetik açma referansına sahiptir. Aşırı yük koruması için termik ayar, kısa devre koruması için manyetik açma fonksiyonu birlikte çalışır.

Faz kaybı oluştuğunda ne sağlar?

Faz kaybına duyarlı koruma fonksiyonu, motorun eksik fazda çalışmasından doğabilecek yüksek akım ve sargı ısınması riskinin azaltılmasına yardımcı olur.

Orijinallik ve sevkiyat güvencesi nasıldır?

Motor Koruma Şalteri mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici/distribütör garanti koşullarıyla sevk edilir.
