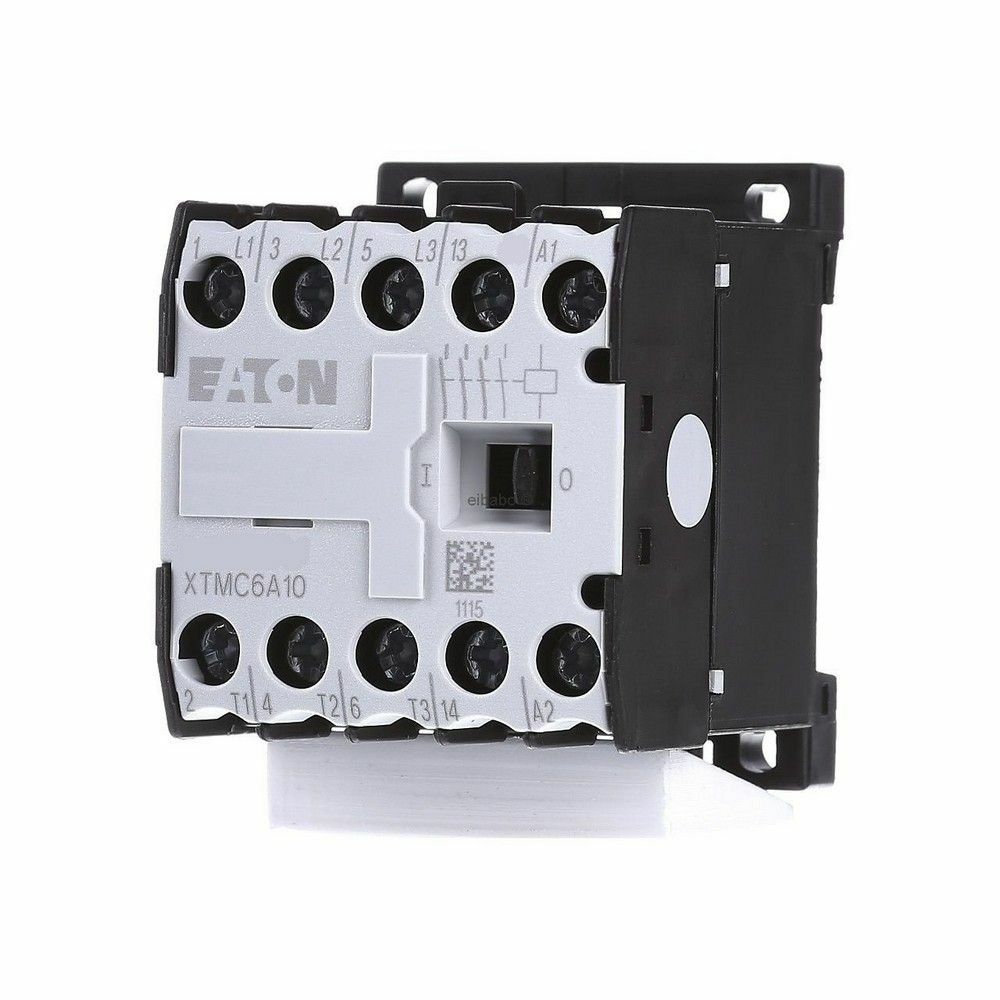

EATON 189988 MİNİ KONTAKTÖR (DC BOBİN) 12A 1NA
KDV Dahildir.
x
162,24 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 189988 MİNİ KONTAKTÖR (DC BOBİN) 12A 1NA |
| Stok Kodu | 189988 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton 189988 Mini Kontaktör, 24V DC kumanda devreleriyle çalışan motor ve yük anahtarlama uygulamaları için tasarlanmış 3 kutuplu bir şalt elemanıdır. AC-3 kullanım kategorisinde 380/400V şebekede 12A anma çalışma akımı ve 5,5kW motor gücü sunarak fan, pompa, konveyör, küçük makine, havalandırma ve yardımcı motor devrelerinde güvenilir kumanda sağlar.
Kompakt boyutları sayesinde pano içi alanı verimli kullanan bu Mini Kontaktör, PLC kontrollü sistemler, röleli kumanda devreleri ve 24V DC güç kaynağı kullanılan endüstriyel otomasyon panoları için doğru tercihtir. Entegre 1NA yardımcı kontağı; mühürleme, çalışma bilgisi, sinyalizasyon ve dijital giriş geri bildirimi gibi devre fonksiyonlarını destekler.
Öne Çıkan Üstün Özellikler & Avantajları
- 24V DC bobin: Endüstriyel DC kumanda devreleri ve otomasyon ekipmanlarıyla uyumlu çalışır.
- 3 kutuplu ana devre: Üç fazlı motorların güvenilir şekilde devreye alınması ve devreden çıkarılması için uygundur.
- AC-3'te 12A / 5,5kW: 400V motor uygulamalarında kompakt gövdede etkin anahtarlama kapasitesi sunar.
- Entegre 1NA yardımcı kontak: İlave mühürleme veya çalışma geri bildirimi için devre tasarımını sadeleştirir.
- Vidalı terminal bağlantısı: Kablolama sırasında sağlam temas ve kontrollü montaj imkânı sağlar.
- Kompakt Mini Kontaktör gövdesi: 45 mm genişliğiyle yoğun ekipmanlı kumanda panolarında alan kazandırır.
Teknik & Donanım Özellikleri
| Marka | Eaton |
|---|---|
| Ürün kodu | 189988 |
| Model | DILEM12-10-G-EA(24VDC) |
| Ürün tipi | Mini Kontaktör |
| Bobin gerilimi | 24V DC |
| Ana kontak yapısı | 3NA |
| Yardımcı kontak yapısı | 1NA |
| AC-3 anma çalışma akımı | 12A, 380/400/415V |
| AC-3 motor gücü | 5,5kW, 380/400V |
| AC-1 anma çalışma akımı | 22A, 380/400/415V |
| AC-4 anma çalışma akımı | 6,6A, 380/400/415V |
| AC-4 motor gücü | 3kW, 380/400V |
| Bağlantı tipi | Vidalı terminal |
| Gövde genişliği | 45 mm |
| Gövde yüksekliği | 58 mm |
| Gövde derinliği | 52 mm |
| Ağırlık | 0,17 kg |
| Uyumluluk | CE işaretli, RoHS uyumlu |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Mini Kontaktör monte edilirken A1-A2 bobin uçlarına doğru polaritede 24V DC kumanda gerilimi uygulanmalıdır. Ana güç devresinde motorun nominal akımına uygun motor koruma şalteri veya termik aşırı akım rölesi kullanılmalı; vidalı terminaller uygun kesitte iletkenle ve kontrollü sıkma torkuyla bağlanmalıdır. Sık yol alma, tersleme veya jog uygulamalarında AC-4 yük sınıfı mutlaka dikkate alınmalıdır.
Sıkça Sorulan Sorular
Eaton 189988 Mini Kontaktörün bobin gerilimi nedir?
Ürün, 24V DC kumanda bobiniyle çalışır ve DC kontrol devreleri için tasarlanmıştır.
Motor uygulamasında hangi kapasiteye sahiptir?
Bu Mini Kontaktör, AC-3 kategorisinde 400V'ta 12A çalışma akımı ve 5,5kW motor gücü için uygundur.
Yardımcı kontak mevcut mudur?
Evet. Gövde üzerinde 1 adet normalde açık yardımcı kontak bulunur; mühürleme ve geri bildirim devrelerinde kullanılabilir.
Bağlantı yapısı nasıldır?
Ana ve yardımcı devre bağlantıları vidalı terminal yapısındadır. Montaj öncesinde enerjinin kesildiği doğrulanmalıdır.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan sipariş edilen Eaton 189988 Mini Kontaktör, orijinal ambalajında ve adınıza faturalı olarak sevk edilir. Ürün seçimi sırasında 24V DC bobin gereksiniminizi, 3 kutuplu ana devre yapısını ve 1NA yardımcı kontak ihtiyacınızı kontrol ederek doğru ekipmanı güvenle temin edebilirsiniz.
