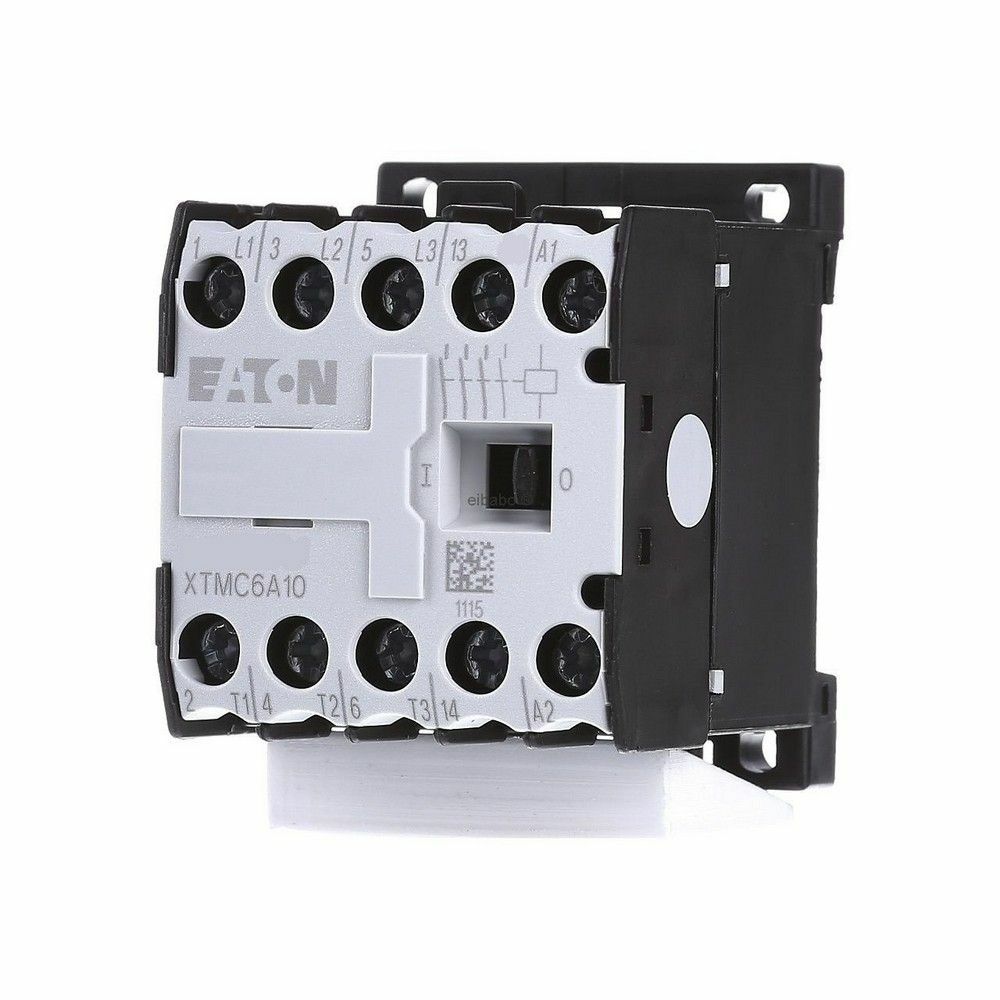

EATON 189979 MİNİ KONTAKTÖR (AC BOBİN) 6A 1NA
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 189979 MİNİ KONTAKTÖR (AC BOBİN) 6A 1NA |
| Stok Kodu | 189979 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton 189979 DILEEM-10-EA Mini Kontaktör, 230V AC bobinle çalışan; küçük güçlü üç fazlı motorların güvenli şekilde devreye alınması ve durdurulması için tasarlanmış 3 kutuplu bir kumanda elemanıdır. AC-3 kategorisinde 380/400V şebekede 6,6A anma çalışma akımı ve 3kW motor gücü sunarak pompa, fan, aspirasyon, konveyör, kompresör ve makine yardımcı motor devrelerinde etkin çözüm sağlar.
Kompakt gövdesi sayesinde dar alanlı kumanda panolarında düzenli yerleşim sağlayan bu Mini Kontaktör, 3NA ana kontak ve dahili 1NA yardımcı kontak yapısıyla hem güç devresini hem de çalışma geri bildirimini aynı cihaz üzerinde toplar. 230V AC kumanda altyapısına sahip standart projelerde doğrudan ve güvenilir kullanım için uygundur.
Öne Çıkan Mini Kontaktör Özellikleri & Avantajları
- 230V AC bobin: 50Hz şebekede 230V, 60Hz şebekede 240V kontrol gerilimiyle çalışır.
- 3 kutuplu ana devre: Üç fazlı motor ve rezistif yük devrelerinin anahtarlanmasında kullanılır.
- AC-3'te 6,6A / 3kW: 400V motor kumanda uygulamalarında uygun anma değerleri sunar.
- Dahili 1NA yardımcı kontak: Bu Mini Kontaktör, kilitleme, sinyal lambası ve PLC geri bildirim devreleri için ilave bağlantı imkânı sağlar.
- Vidalı terminal bağlantısı: Saha montajında kontrollü sıkma ve sağlam iletken tutuşu sağlar.
- Kompakt gövde: 45 mm genişliği ile pano içinde yer tasarrufuna katkı verir.
Teknik & Donanım Özellikleri
| Marka / Model | Eaton DILEEM-10-EA |
|---|---|
| Katalog Numarası | 189979 |
| Ürün Tipi | Mini Kontaktör |
| Bobin Beslemesi | 230V AC 50Hz / 240V AC 60Hz |
| Ana Kontak Yapısı | 3NA |
| Yardımcı Kontak Yapısı | 1NA |
| Kutup Sayısı | 3 kutup |
| AC-3 Anma Çalışma Akımı | 6,6A, 380/400/415V AC |
| AC-1 Anma Çalışma Akımı | 22A, 380/400/415V AC |
| AC-3 Motor Gücü | 3kW, 380/400V AC |
| Anma Yalıtım Gerilimi Ui | 690V AC |
| Darbe Dayanım Gerilimi Uimp | 6kV AC |
| Koruma Sınıfı | IP20 |
| Bağlantı Tipi | Vidalı terminal |
| İletken Kesiti | Masif 0,75-2,5 mm²; yüksüklü esnek 0,75-1,5 mm² |
| Terminal Sıkma Torku | 1,2 Nm |
| Ölçüler | 45 × 58 × 52 mm |
| Standartlar | IEC/EN 60947-4-1, CE, RoHS |
| SCCR | 5kA, UL/CSA temel değeri |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Bu Mini Kontaktör montajında enerji tamamen kesilmeli; motor besleme iletkenleri ana güç terminallerine, 230V AC kumanda gerilimi A1-A2 bobin uçlarına bağlanmalıdır. Dahili 1NA yardımcı kontak, 13-14 uçları üzerinden kilitleme veya geri bildirim devresinde kullanılabilir. Ana iletkende yaklaşık 8 mm sıyırma yapın, kesite uygun yüksük kullanın ve terminal vidalarını 1,2 Nm torkla sıkın. Motor koruması için kontaktörün önünde uygun kısa devre koruması ve motor akımına göre ayarlanmış termik röle kullanılmalıdır.
Sıkça Sorulan Sorular
Bu Mini Kontaktör hangi motorlar için tercih edilir?
Ürün; 380/400V AC-3 kategorisinde 3kW'a kadar olan küçük güçlü üç fazlı motorların kumandasında tercih edilir. Fan, pompa, aspirasyon, konveyör ve yardımcı makine motorları yaygın kullanım alanlarıdır.
1NA yardımcı kontak ne işe yarar?
Kontaktör enerjilendiğinde kapanan 1NA yardımcı kontak; çalışma lambası, PLC dijital girişi, kilitleme devresi veya başka bir kumanda elemanına çalışma bilgisi göndermek için kullanılır.
230V AC bobin yerine 24V DC bobinli devrede kullanılabilir mi?
Hayır. Bu Mini Kontaktör 230V AC 50Hz bobinlidir. 24V DC kumanda devreleri için DC bobinli uygun model seçilmelidir.
Ürün motoru aşırı akıma karşı korur mu?
Kontaktör motoru açıp kapatır; aşırı yük koruması sağlamaz. Motor koruması için akım ayar aralığı motora uygun bir termik röle ile kısa devre koruma elemanı birlikte kullanılmalıdır.
