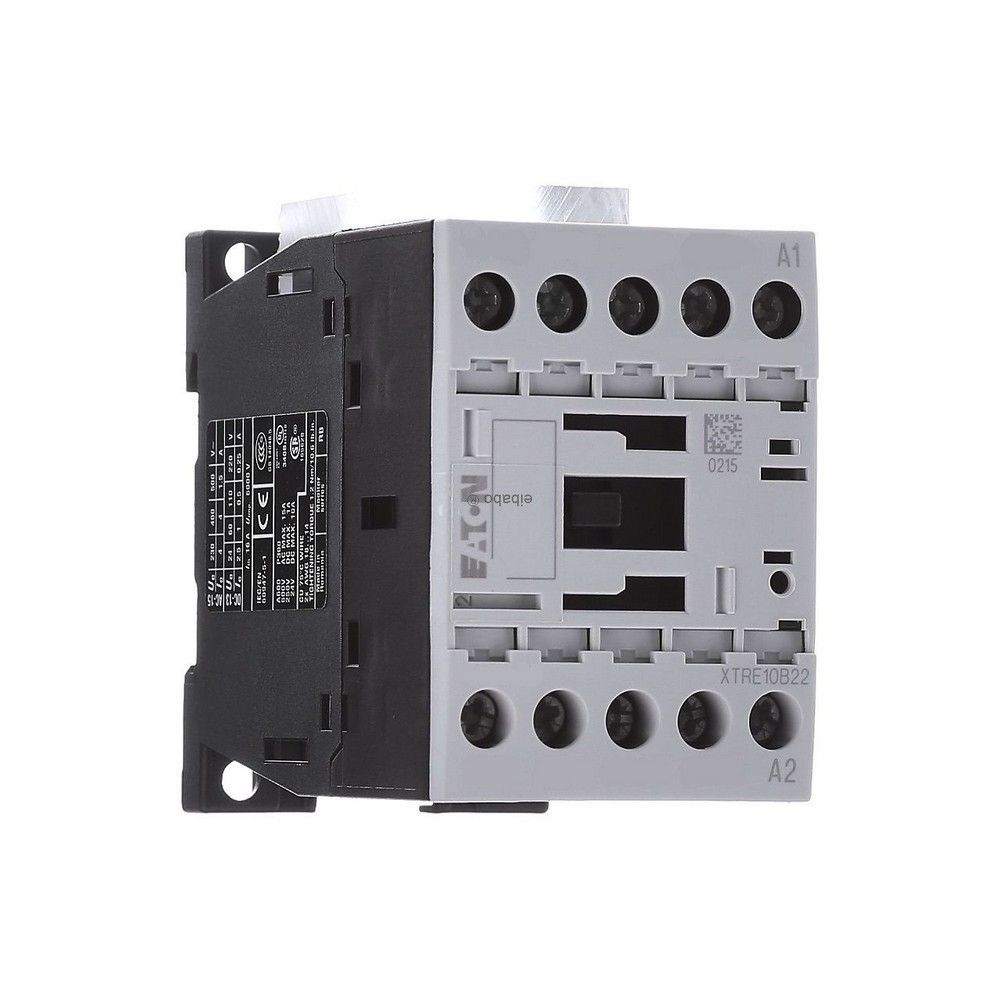

EATON 189956 YARDIMCI KONTAKTÖR (DC BOBİN) 4NA
KDV Dahildir.
x
103,53 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 189956 YARDIMCI KONTAKTÖR (DC BOBİN) 4NA |
| Stok Kodu | 189956 |
| Marka | EATON |
Ürün Detayı
Yardımcı Kontaktör ile Ürün Tanıtımı ve Kullanım Alanları
EATON 189956 DILA-40-EA(24VDC), 24 V DC bobinle çalışan, dört adet normalde açık kontağa sahip profesyonel Yardımcı Kontaktör çözümüdür. Ürün; motor kumanda panoları, PLC çıkış devreleri, endüstriyel otomasyon sistemleri, sinyalizasyon devreleri ve yardımcı kontrol uygulamalarında kumanda sinyallerini güvenilir biçimde çoğaltmak için kullanılır.
Bu Yardımcı Kontaktör, motorun güç devresini doğrudan anahtarlayan bir güç kontaktörü değildir; kumanda, kilitleme, geri bildirim ve durum sinyali devreleri için tasarlanmıştır. 4NA kontak düzeni sayesinde aynı kumanda sinyaliyle birden fazla yardımcı devrenin birlikte yönetilmesine olanak sağlar.
Yardımcı Kontaktör: Öne Çıkan Üstün Özellikler ve Avantajları
- 24 V DC anma kontrol besleme gerilimiyle otomasyon panolarındaki yaygın DC kumanda altyapılarına uyumludur.
- 4NA veya 4NO kontak yapısı, normalde açık dört ayrı kontrol kontağı sunar.
- 16 A anma çalışma akımı ve AC-15 kullanım kategorisinde 380/400/415 V için 4 A anma çalışma akımı sağlar.
- Vidalı terminaller, saha bağlantılarında sağlam ve servis edilebilir bir bağlantı imkânı verir.
- DIN raya veya vida ile montaja uygun kompakt gövde, pano yerleşimini kolaylaştırır.
- CE işareti ve RoHS uyumluluğu, endüstriyel pano uygulamalarında tercih edilmesini destekler.
Teknik ve Donanım Özellikleri
| Özellik | Değer |
|---|---|
| Marka | EATON |
| Model | DILA-40-EA(24VDC) |
| Katalog numarası | 189956 |
| EAN | 4015081879526 |
| Bobin gerilimi | 24 V DC |
| Kontak düzeni | 4NA / 4NO |
| Normalde kapalı kontak | 0 |
| Anma çalışma akımı | 16 A |
| AC-15 anma çalışma akımı | 4 A, 380/400/415 V |
| Bağlantı tipi | Vidalı terminal |
| Montaj | DIN rayı veya vida |
| Ürün ölçüleri | 45 mm genişlik x 68 mm yükseklik x 75 mm derinlik |
| Ürün ağırlığı | 0,296 kg |
| Çalışma sıcaklığı | -25 °C ile +40 °C, kapalı ortam |
| Depolama sıcaklığı | -40 °C ile +80 °C |
| Klemens vidası | M3.5 |
| Maksimum terminal torku | 1,2 Nm |
| Uygun iletken kesiti | 1 x 0,75-4 mm² veya 2 x 0,75-2,5 mm² |
| Uygunluk | CE işaretli, RoHS uyumlu |
Saha ve Montaj Rehberi: Yardımcı Kontaktör
Yardımcı Kontaktör montajında öncelikle bobin uçlarına yalnızca 24 V DC uygulanmalıdır. Kontak akımı ve kullanım kategorisi, bağlanacak yükün karakterine göre değerlendirilmelidir. Klemens bağlantıları uygun kesitte kabloyla yapılmalı, kablo uçları düzgün sıyrılmalı ve bağlantı vidaları 1,2 Nm değerini aşmadan sıkılmalıdır. Ürün, pano içinde ısı kaynaklarından uzak ve servis erişimi sağlanabilecek şekilde konumlandırılmalıdır.
Sıkça Sorulan Sorular
Yardımcı Kontaktör hangi gerilimle çalışır?
EATON 189956 modelinin bobin gerilimi 24 V DC'dir. AC bobinli veya farklı DC gerilimli modellerle karıştırılmamalıdır.
Kontak yapısı motor gücünü doğrudan taşır mı?
Ürün kumanda ve yardımcı kontrol devreleri için tasarlanmıştır. Motor güç devresinin anahtarlanması için uygun güç kontaktörü ve motor koruma ekipmanı ayrıca seçilmelidir.
Montaj şekli nasıldır?
Gövde DIN rayına veya vida ile sabitlenebilir. Vidalı terminaller, pano içi bağlantı ve bakım işlemlerini kolaylaştırır.
Orijinallik, Garanti ve Sevkiyat Güvencesi
Ürün mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici/distribütör garanti koşulları kapsamında sevk edilir. Sipariş öncesinde 24 V DC bobin ve 4NA kontak konfigürasyonu stok etiketinden kontrol edilir.
