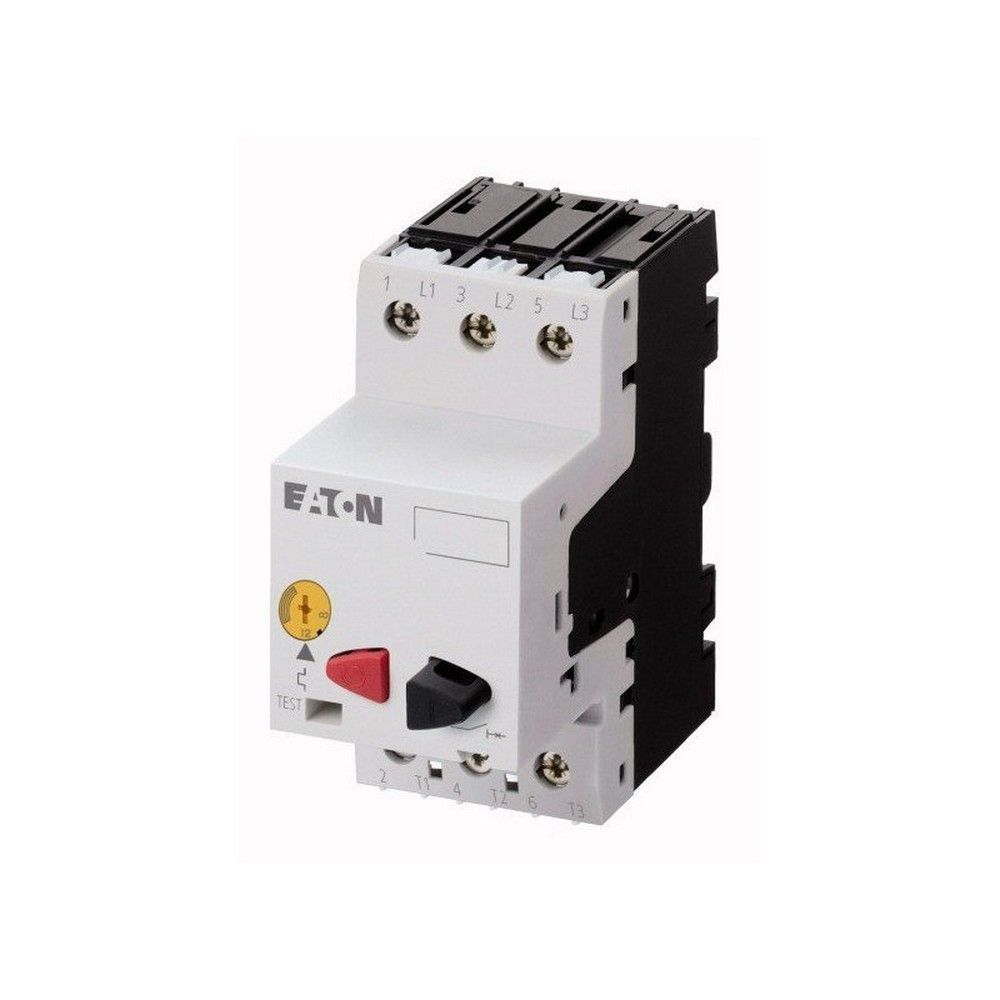

EATON 189893 MOTOR KORUMA ŞALTERİ (PKZM01) 20-25A
KDV Dahildir.
x
157,00 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 189893 MOTOR KORUMA ŞALTERİ (PKZM01) 20-25A |
| Stok Kodu | 189893 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 189893 PKZM01-25-EA, üç fazlı motorların aşırı yük, faz kaybı ve kısa devre koşullarına karşı korunması için tasarlanmış 20-25A ayarlanabilir bir Motor Koruma Şalteri modelidir. Ürün; motor kumanda panolarında, pompa ve fan sistemlerinde, kompresörlerde, konveyörlerde, makine otomasyonunda ve endüstriyel tesislerin güç devrelerinde kullanılabilir.
Termik manyetik açma karakteristiği, faz hatası hassasiyeti ve 3 kutuplu yapısı sayesinde Motor Koruma Şalteri, motor devresinde güvenilir bir ilk koruma katmanı oluşturur. 400V AC’de 12,5kW’a kadar AC-3 motor uygulamalarında tercih edilebilir. Ürün, IE3 verimlilik sınıfındaki motorlarla kullanılmaya da uygundur.
Öne Çıkan Üstün Özellikler & Avantajları
- 20-25A ayar aralığı: Motor etiketindeki anma akımına göre hassas koruma ayarı yapılmasını sağlar.
- 3 kutuplu yapı: Üç fazlı motor devrelerinde tüm fazların birlikte kontrol edilmesine yardımcı olur.
- Faz hatası hassasiyeti: Faz kaybı kaynaklı motor zorlanmalarına karşı koruma sağlar.
- Yüksek kesme kapasitesi: 400V AC’de 50kA anma kısa devre kesme kapasitesi sunar.
- DIN rayı montajı: IEC/EN 60715 uyumlu 7,5 veya 15 mm üst şapka rayına takılabilir.
- Kompakt pano tasarımı: 45 mm cihaz genişliği, pano içinde düzenli yerleşim sağlar.
Teknik & Donanım Özellikleri
| Ürün Tipi | Motor Koruma Şalteri |
|---|---|
| Marka | EATON |
| Katalog Numarası | 189893 |
| Model Kodu | PKZM01-25-EA |
| Anma Akımı | 25A |
| Ayar Aralığı | 20-25A |
| Kutup Sayısı | 3 kutup |
| Anma Çalışma Gerilimi | 690V AC |
| AC-3 Motor Gücü | 400V’ta 12,5kW |
| Kısa Devre Kesme Kapasitesi | 400V AC’de 50kA Icu |
| Koruma Sınıfı | IP20 |
| Bağlantı Tipi | Vidalı terminaller |
| Terminal Kesiti | 1-6 mm² |
| Terminal Sıkma Torku | 1,7 Nm |
| Montaj | 7,5 veya 15 mm DIN tipi üst şapka rayı |
| Ölçüler | 45 mm genişlik x 90 mm yükseklik x 93 mm derinlik |
| Çalışma Frekansı | 50/60Hz |
| Standartlar | IEC/EN 60947, VDE 0660, UL, CSA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Motor Koruma Şalteri montajından önce motor etiketindeki anma akımı kontrol edilmeli ve ayar değeri 20-25A aralığında bu değere uygun seçilmelidir. Güç kabloları 1-6 mm² kesit aralığında kullanılmalı, bağlantılar 1,7 Nm torkla sıkılmalı ve pano içindeki kısa devre seviyesi ürünün kesme kapasitesiyle karşılaştırılmalıdır. Kontaktör ve üst seviye kısa devre koruma elemanlarıyla koordinasyon yapılmadan devre enerjilendirilmemelidir.
Sıkça Sorulan Sorular
Akım ayarı hangi aralıktadır?
Motor Koruma Şalteri 20-25A aralığında ayarlanabilir ve motor nominal akımına göre seçilmelidir.
Hangi motorlarda kullanılabilir?
Üç fazlı motorların kumanda ve koruma devrelerinde, 400V AC’de 12,5kW’a kadar AC-3 uygulamalarında kullanılabilir.
Montaj tipi nasıldır?
Ürün, 7,5 veya 15 mm yüksekliğindeki IEC/EN 60715 uyumlu DIN rayına takılabilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan temin edilen Motor Koruma Şalteri, orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Ürün tedariki, üretici veya yetkili tedarik zinciri güvencesiyle gerçekleştirilir. Pano montajı öncesinde ürün kodu, akım aralığı ve motor gücü bilgileri kontrol edilerek güvenli uygulama sağlanmalıdır.
