Ürün Tanıtımı & Kullanım Alanları

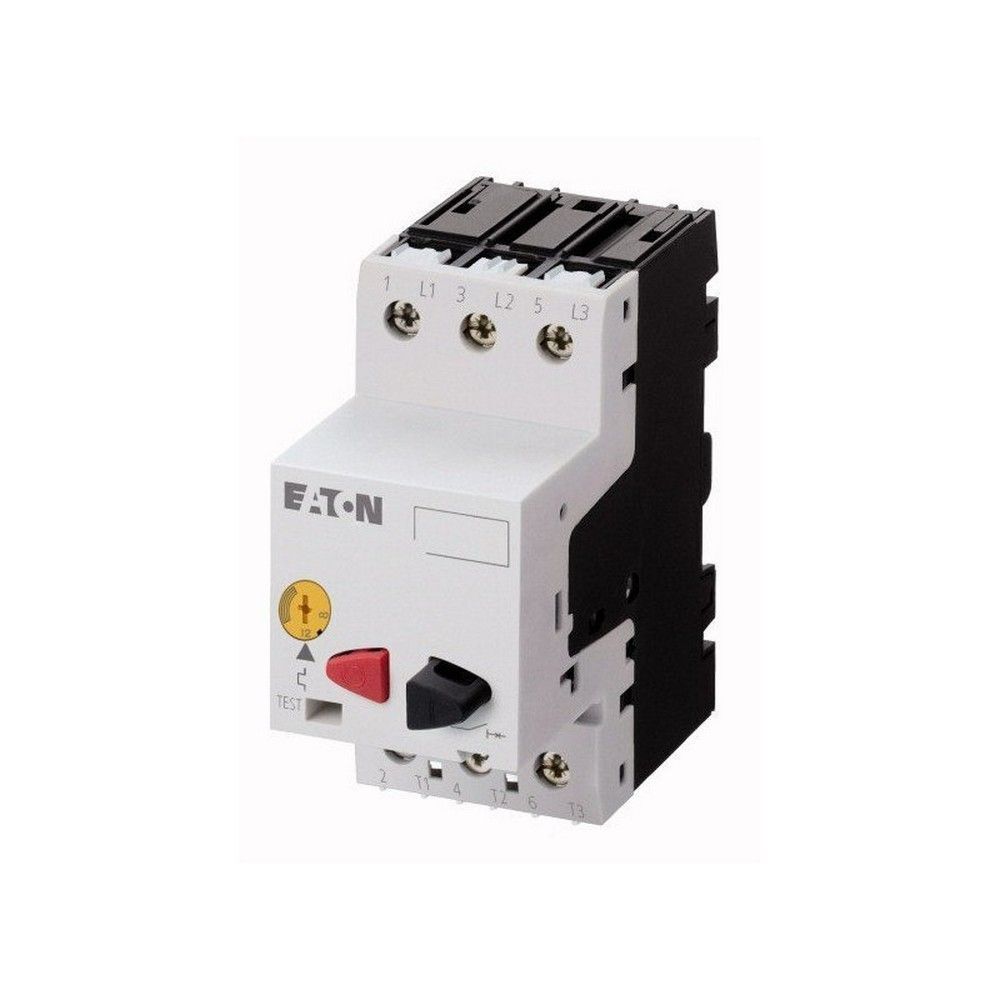

EATON 189892 PKZM01-20-EA, 16-20A ayar aralığına sahip üç kutuplu bir Motor Koruma Şalteri modelidir. Trifaze asenkron motorların aşırı yük, kısa devre ve faz kaybı kaynaklı işletme risklerine karşı korunması amacıyla kullanılır. Ürün; makine panoları, pompa ve fan sistemleri, kompresörler, konveyör hatları, HVAC uygulamaları ve endüstriyel motor kumanda panoları için uygundur.

400V AC-3 çalışma koşullarında 9kW motor gücüne kadar kullanılabilen bu Motor Koruma Şalteri, motorun nominal akımına göre ayarlanarak kontaktörlü yol verme devrelerine entegre edilir. Push-button kumanda yapısı, kompakt gövdesi ve faz kaybına duyarlı koruma fonksiyonu sayesinde pano imalatında güvenilir ve servis kolaylığı sağlayan bir çözüm sunar.

Öne Çıkan Üstün Özellikler & Avantajları

• 16-20A ayar aralığı: Motor etiket akımına göre hassas koruma ayarı yapılabilir.
• 3 kutuplu yapı: Trifaze motor devrelerinin aynı cihaz üzerinden kontrol edilmesini sağlar.
• 9kW AC-3 kapasitesi: 380/400V, 50Hz çalışma koşullarında güçlü motor uygulamalarına uygundur.
• Faz kaybı duyarlılığı: Eksik faz nedeniyle oluşabilecek motor zorlanmalarına karşı koruma sağlar.
• DIN rayı montajı: IEC/EN 60715 uyumlu 7,5mm veya 15mm DIN raylarına hızlı şekilde takılabilir.
• IP20 gövde ve parmak koruması: Pano içi uygulamalarda doğrudan temas riskini azaltır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Motorun etiket akımı kontrol edilerek ayar düğmesi 16-20A aralığında uygun değere getirilmelidir. Motor Koruma Şalteri, kontaktör ve motor arasındaki güç devresine üretici bağlantı şemasına göre bağlanmalıdır. DIN raya sağlam şekilde oturtulduktan sonra 1-6mm² iletkenler yaklaşık 10mm soyma boyu ile hazırlanmalı ve ana devre terminalleri 1,7Nm torkla sıkılmalıdır. Pano içinde yeterli havalandırma bırakılmalı, IP20 koruma seviyesinin yalnızca pano içi kullanım için uygun olduğu dikkate alınmalıdır.

Sıkça Sorulan Sorular

EATON 189892 hangi akım aralığında ayarlanır?

Model 16-20A arasında ayarlanır. Doğru değer motorun nominal akımına göre seçilmelidir.

Hangi motorlarda kullanılabilir?

400V AC-3 koşullarında 9kW'a kadar trifaze motor uygulamalarında kullanılabilir.

Montaj tipi nedir?

Motor Koruma Şalteri, 7,5mm veya 15mm IEC/EN 60715 DIN rayına klipslenerek monte edilir.

Ürün orijinal ve garantili midir?

Ürün mağazamızdan orijinal ambalajlı, faturalı ve üretici veya distribütör garanti koşullarıyla gönderilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Mağazamız, EATON 189892 ürününü ürün kodu ve barkod bilgileri kontrol edilmiş şekilde sunar. Motor Koruma Şalteri, orijinal ambalajında, adınıza faturalı ve uygun sevkiyat korumasıyla gönderilir. Pano projenizde kontaktör, yardımcı kontak ve diğer motor yol verme ekipmanlarının seçimi için teknik destek sağlayabiliriz.
