Ürün Tanıtımı & Kullanım Alanları

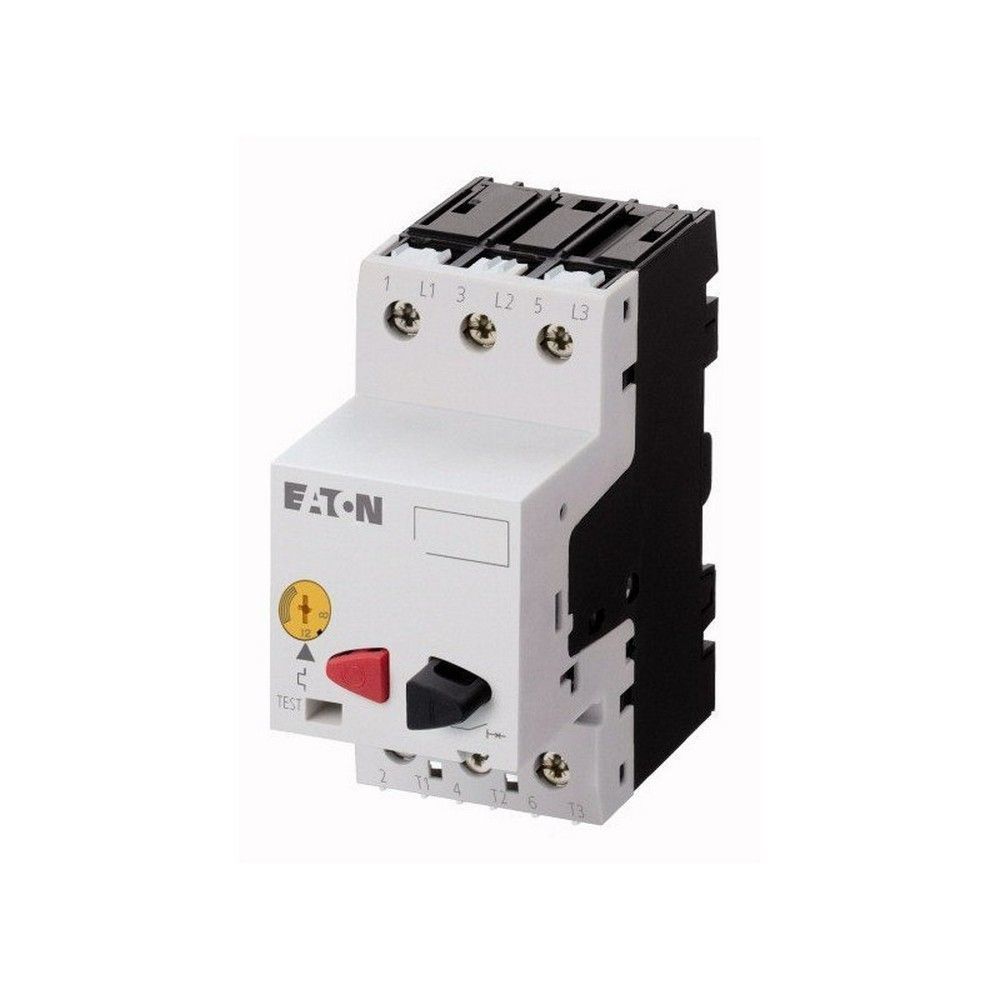

EATON 189891 PKZM01-16-EA Motor Koruma Şalteri, üç fazlı asenkron motorların aşırı yük, kısa devre ve faz kaybı kaynaklı risklere karşı korunması için tasarlanmıştır. 10-16A arasında ayarlanabilen termik koruma aralığı, motorun etiket akımına göre hassas seçim yapılmasını sağlar.

Motor Koruma Şalteri; pompa, fan, kompresör, konveyör, paketleme makinesi, takım tezgâhı ve genel endüstriyel otomasyon panolarında kullanılabilir. 400V AC-3 çalışma koşullarında 7,5 kW motorlara kadar uygun olan ürün, kontaktörle birlikte kompakt motor yol verici devrelerinin temel koruma elemanıdır.

Öne Çıkan Üstün Özellikler & Avantajları

• Motor Koruma Şalteri yapısı: Termik manyetik açma sistemiyle aşırı yük ve kısa devre korumasını aynı gövdede birleştirir.
• 10-16A ayar sahası: Motor etiket akımına uygun hassas termik ayar yapılmasına olanak tanır.
• 7,5 kW AC-3 kapasitesi: 400V üç fazlı motor devrelerinde güçlü ve güvenilir koruma sağlar.
• 50 kA Icu: 400V AC seviyesinde yüksek kısa devre kesme kapasitesi sunar.
• 3 kutuplu tasarım: Üç fazın birlikte açılmasını sağlayarak motor besleme devresinde güvenli ayırma oluşturur.
• DIN rayı montajı: IEC/EN 60715 uyumlu raylara hızlı şekilde monte edilerek pano imalatını kolaylaştırır.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Motor Koruma Şalteri montajından önce motor etiketindeki anma akımı kontrol edilmeli ve termik ayar düğmesi bu değere uygun konuma getirilmelidir. Şalter, kontaktörün önünde veya motor yol verici tasarımına uygun konumda kullanılmalı; ana bağlantılar doğru faz sırasıyla yapılmalıdır. Vidalı terminaller 1,7 Nm torkla sıkılmalı, 1-6 mm² uygun kablo kesiti kullanılmalı ve pano içindeki ısı dağılımı dikkate alınmalıdır. Ürün IP20 olduğu için açıkta, neme veya iletken toza maruz kalan ortamlarda uygun pano muhafazası kullanılmalıdır.

Sıkça Sorulan Sorular

EATON 189891 kaç amper aralığında ayarlanır?

Motor Koruma Şalteri 10-16A arasında ayarlanabilir. Ayar değeri, korunacak motorun etiket akımına göre belirlenmelidir.

Hangi motor gücünde kullanılabilir?

400V AC-3 çalışma koşullarında 7,5 kW motorlara kadar kullanılabilir. Gerçek uygulama seçiminde motor kalkış karakteristiği ve kısa devre koordinasyonu ayrıca değerlendirilmelidir.

Motor Koruma Şalteri DIN raya monte edilir mi?

Evet. Ürün, 7,5 veya 15 mm yüksekliğindeki IEC/EN 60715 uyumlu DIN raylarına monte edilebilir.

Ürün orijinal ve garantili midir?

Mağazamızdan Motor Koruma Şalteri orijinal ambalajında, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında sevk edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

Motor Koruma Şalteri ürünümüz, EATON ürün kodu 189891 ve PKZM01-16-EA model bilgileri kontrol edilerek hazırlanır. Mağazamız, ürünleri orijinal ambalajında, faturalı ve güvenli paketleme ile sevk eder. Proje, pano imalatı ve kurumsal satın alma taleplerinizde stok, adet ve teslimat planlaması için teknik ekibimizden destek alabilirsiniz.
