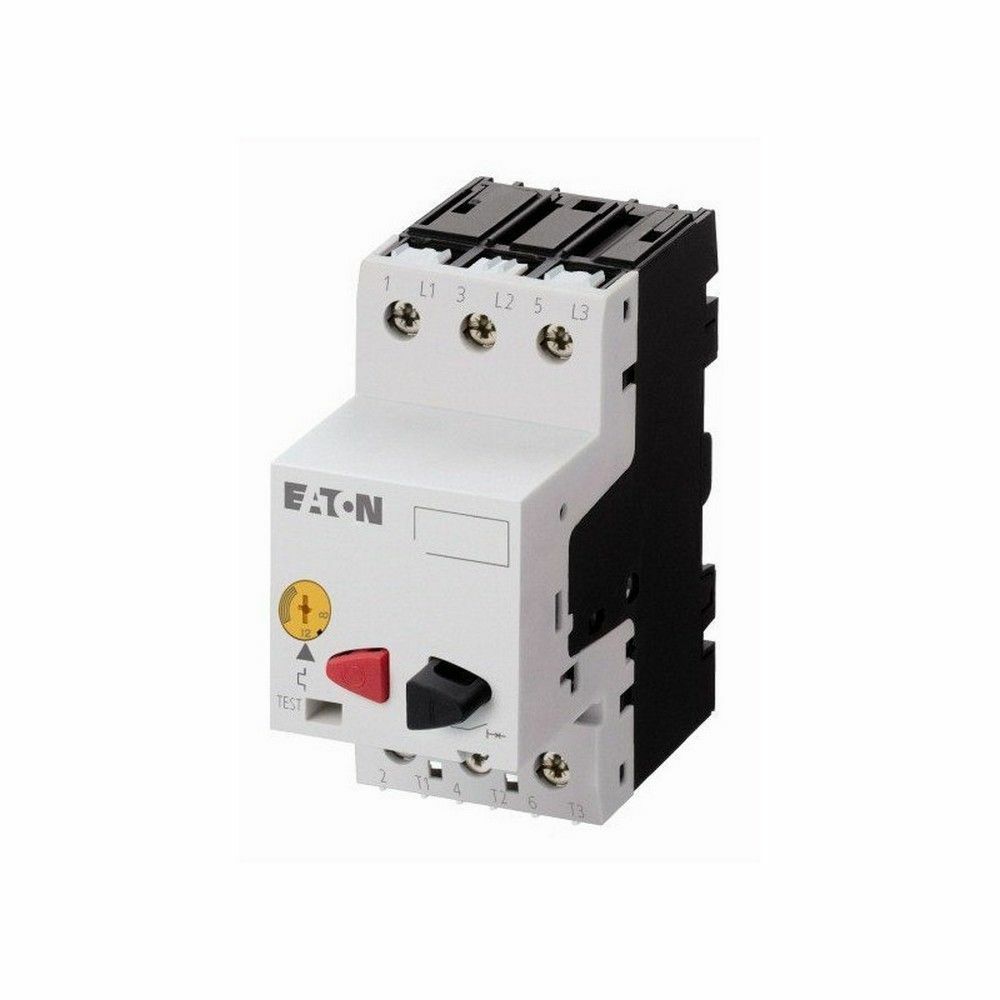

EATON 189889 MOTOR KORUMA ŞALTERİ (PKZM01) 6,3-10A
KDV Dahildir.
x
127,64 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 189889 MOTOR KORUMA ŞALTERİ (PKZM01) 6,3-10A |
| Stok Kodu | 189889 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 189889 PKZM01-10-EA Motor Koruma Şalteri, 6,3-10A aralığında ayarlanabilen termik aşırı yük koruması ve kısa devre açma fonksiyonunu tek cihazda birleştirir. Motor devrelerinde faz kaybına duyarlı koruma sağlayan Motor Koruma Şalteri, trifaze asenkron motorların kumanda ve dağıtım panolarında güvenli biçimde kullanılabilir.
Motor Koruma Şalteri; pompa, fan, kompresör, konveyör, paketleme makinesi, HVAC sistemi ve genel makine otomasyonu uygulamalarında motor besleme hattının korunması için tercih edilir. Ürün, 400-415V AC-3 çalışma koşullarında 4 kW’a kadar motorlar için uygundur ve kontaktörlü motor yol verme devreleriyle birlikte kullanılabilir.
Öne Çıkan Üstün Özellikler & Avantajları
- Motor Koruma Şalteri, 6,3-10A ayar aralığıyla motor etiket akımına göre hassas koruma ayarı sunar.
- 440V AC’de 42 kA Icu kısa devre kesme kapasitesi, uygun pano kısa devre hesabı ve koordinasyonla güçlü devre güvenliği sağlar.
- 10A açma sınıfı, motorun normal kalkış akımlarını dikkate alan termik koruma karakteristiği sunar.
- Faz kaybına duyarlı yapı, üç fazlı motorlarda dengesiz besleme kaynaklı risklerin azaltılmasına yardımcı olur.
- 45 mm gövde genişliği, 90 mm yükseklik ve 93 mm derinlik ile kompakt pano yerleşimi sağlar.
- O tipi DIN raya klipsli montaj ve vidalı ana klemens yapısı, saha uygulamalarında pratik bağlantı imkânı verir.
Teknik & Donanım Özellikleri
| Marka | EATON |
|---|---|
| Ürün kodu | 189889 |
| Model | PKZM01-10-EA |
| Ürün tipi | Motor koruma şalteri |
| Ayarlanabilir termik akım aralığı | 6,3-10A |
| Anma çalışma akımı | 10A |
| Motor gücü AC-3, 400-415V | 4 kW |
| Motor gücü AC-3, 220-240V | 2,2 kW |
| Motor gücü AC-3, 660-690V | 7,5 kW |
| Aşırı yük açma sınıfı | 10A |
| Kısa devre kesme kapasitesi Icu | 42 kA, 440V AC |
| Faz kaybı hassasiyeti | IEC/EN 60947-4-1 ve VDE 0660 Bölüm 102 |
| Koruma sınıfı | IP20 |
| Gövde ölçüleri | 45 x 90 x 93 mm |
| Ana klemens kablo kesiti | 1-6 mm² |
| Ana klemens sıkma torku | 1,7 Nm |
| Montaj tipi | O tipi DIN rayı, 7,5-15 mm |
| Standartlar | IEC/EN 60947, UL, CSA, VDE |
| Ağırlık | 0,304 kg |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Motor Koruma Şalteri montajından önce motor etiket akımı kontrol edilmeli ve ayar düğmesi bu değere uygun konuma getirilmelidir. Besleme ve motor çıkış kabloları klemens işaretlerine göre bağlanmalı, 1-6 mm² uygun kesitte iletken kullanılmalı ve ana bağlantı vidaları 1,7 Nm torkla sıkılmalıdır. Motor Koruma Şalteri, pano içinde ısı kaynaklarından uzak, erişilebilir ve kablo güzergâhı düzenli olacak şekilde DIN raya sabitlenmelidir. Kısa devre koordinasyonu, pano prospektif kısa devre akımı ve kontaktör seçimi uygulamaya göre ayrıca değerlendirilmelidir.
Sıkça Sorulan Sorular
EATON 189889 Motor Koruma Şalteri hangi akım aralığında ayarlanır?
Motor Koruma Şalteri 6,3-10A arasında ayarlanabilir. Ayar değeri motorun nominal etiket akımına göre belirlenmelidir.
Hangi motor güçlerinde kullanılabilir?
400-415V AC-3 seviyesinde 4 kW’a kadar motorlar için kullanılabilir. Farklı gerilimlerde izin verilen motor gücü ayrıca kontrol edilmelidir.
Montaj tipi ve bağlantı kesiti nedir?
Motor Koruma Şalteri, 7,5-15 mm O tipi DIN raya monte edilir. Ana klemensler 1-6 mm² kablo kesitini kabul eder ve önerilen sıkma torku 1,7 Nm’dir.
Ürün orijinal ve garantili midir?
Ürün mağazamızdan orijinal ambalajlı ve adınıza faturalı olarak gönderilir. Garanti işlemleri üretici ve yetkili tedarik koşulları kapsamında yürütülür.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, EATON 189889 Motor Koruma Şalteri ürününü orijinal ambalajında ve faturalı olarak sunar. Sevkiyat öncesinde ürün kodu, model bilgisi ve fiziksel ambalaj kontrolü yapılır. Stoklarımızdan temin edilen ürün, pano imalatı ve saha montajı süreçlerinde kullanılmak üzere güvenli paketleme ile gönderilir.
