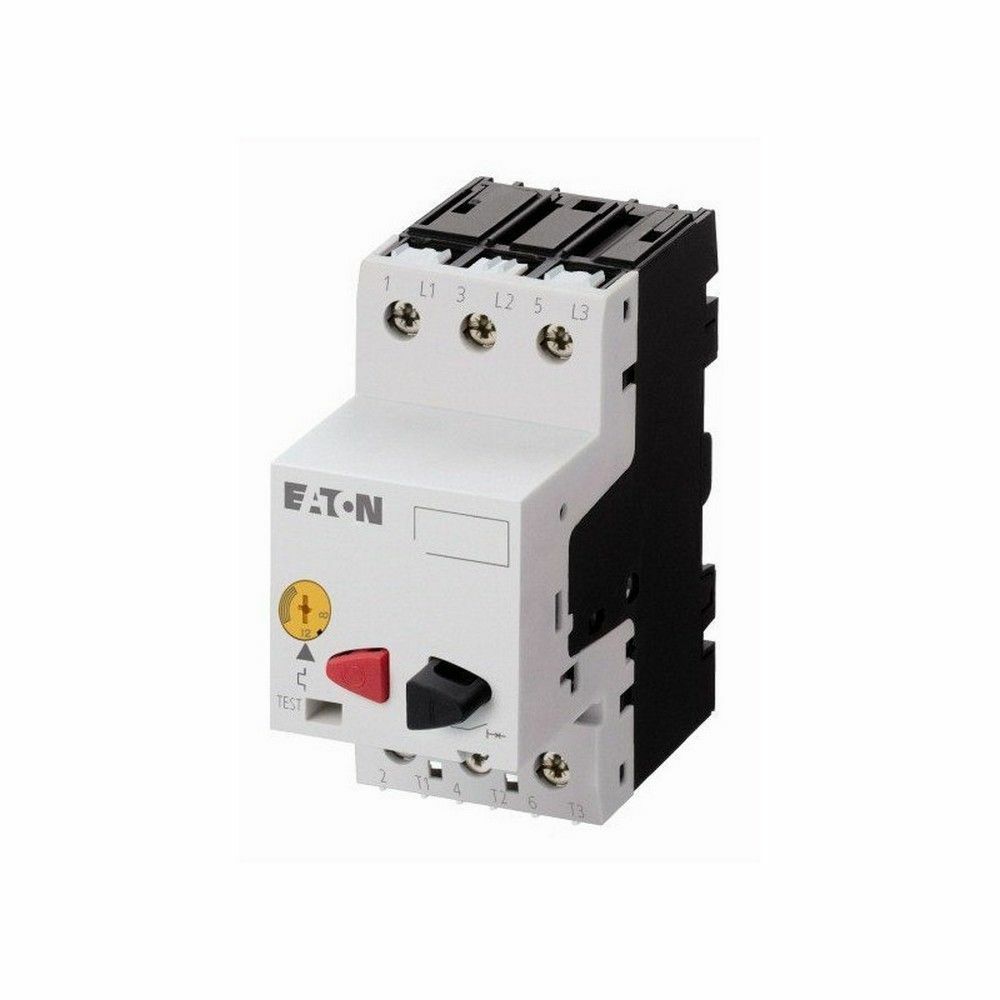

EATON 189885 MOTOR KORUMA ŞALTERİ (PKZM01) 1-1,6A
KDV Dahildir.
x
117,90 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 189885 MOTOR KORUMA ŞALTERİ (PKZM01) 1-1,6A |
| Stok Kodu | 189885 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 189885 PKZM01-1,6-EA Motor Koruma Şalteri, 1-1,6A aralığında ayarlanabilen termik aşırı yük ve ani kısa devre korumasını kompakt bir gövdede birleştirir. Üç kutuplu yapısı, küçük güçlü üç fazlı asenkron motorların kumanda ve koruma devrelerinde güvenilir çözüm sunar. Motor Koruma Şalteri; makine panoları, pompa ve fan kumandaları, konveyör sistemleri, küçük kompresörler ve endüstriyel otomasyon panolarında kullanılabilir.
AC-3 çalışma kategorisinde 400V için 0,55kW motor gücüne uygun olan cihaz, faz kaybına duyarlı çalışma fonksiyonu sayesinde üç fazlı motorlarda besleme dengesizliğine karşı koruma sağlar. Motor Koruma Şalteri, uygun kontaktör ve yardımcı aksesuarlarla birlikte doğrudan motor yol verme ve kumanda devrelerinin temel koruma elemanı olarak değerlendirilebilir.
Öne Çıkan Üstün Özellikler & Avantajları
- Ayarlanabilir koruma: Motor anma akımına göre 1-1,6A arasında ayar yapılabilir.
- Üç kutuplu yapı: Üç fazlı motor besleme devrelerinde fazların birlikte açılmasını sağlar.
- Faz kaybı duyarlılığı: Fazlardan birinin kesilmesi durumunda motorun aşırı ısınma riskini azaltmaya yardımcı olur.
- Yüksek kısa devre dayanımı: 400V AC seviyesinde 50kA Icu ve Ics değerine sahiptir.
- Motor uygulaması: AC-3 kategorisinde 400V için 0,55kW motor gücüne uygundur.
- Kompakt pano montajı: 45mm genişlikteki gövde, DIN rayı üzerinde düzenli yerleşim sağlar.
Teknik & Donanım Özellikleri
| Marka | EATON |
| Ürün kodu | 189885 |
| Model | PKZM01-1,6-EA |
| Ürün tipi | Motor Koruma Şalteri |
| Kutup sayısı | 3 kutup |
| Aşırı yük ayar aralığı | 1-1,6A |
| Anma çalışma akımı | 1,6A |
| Anma çalışma gerilimi | 690V AC |
| AC-3 motor gücü | 0,25kW / 220-230V; 0,55kW / 380-415V; 0,55kW / 440V; 1,1kW / 660-690V |
| Kısa devre açma değeri | 24,8A |
| Kısa devre kesme kapasitesi | 50kA |
| Açma sınıfı | 10A |
| Koruma derecesi | IP20 |
| Montaj | IEC/EN 60715 uyumlu DIN rayı, 7,5 veya 15mm |
| Bağlantı tipi | Vidalı terminaller |
| Uygun kablo kesiti | 1-6mm² |
| Terminal sıkma torku | 1,7Nm |
| Boyutlar | 45mm genişlik x 90mm yükseklik x 93mm derinlik |
| Çalışma sıcaklığı | -25°C ile +55°C |
| Standartlar | IEC/EN 60947-4-1, VDE 0660, UL, CSA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Motor Koruma Şalteri montajından önce motor etiketindeki anma akımı kontrol edilmeli ve ayar düğmesi bu değere mümkün olduğunca yakın seçilmelidir. Ana devre iletkenleri 1-6mm² aralığında seçilmeli, vidalı terminaller 1,7Nm torkla sıkılmalı ve bağlantı sonrası gevşeklik kontrolü yapılmalıdır. IP20 gövde nedeniyle ürün kapalı pano içerisinde kullanılmalı; nemli, tozlu veya dış ortam uygulamalarında uygun muhafaza tercih edilmelidir. Kontaktörlü yol verme devrelerinde şalterin kısa devre ve aşırı yük koruma görevi, kontaktörün kumanda göreviyle birlikte değerlendirilmelidir.
Sıkça Sorulan Sorular
EATON 189885 Motor Koruma Şalteri hangi akım aralığında ayarlanır?
Ürün, 1-1,6A arasında ayarlanabilir termik aşırı yük korumasına sahiptir. Ayar değeri motorun etiket akımına göre belirlenmelidir.
Motor Koruma Şalteri hangi motorlarda kullanılır?
Ürün, üç fazlı küçük güçlü motorların pano içi koruma ve kumanda devrelerinde kullanılır. 400V AC-3 uygulamasında 0,55kW motor gücüne uygundur.
Motor Koruma Şalteri DIN raya monte edilebilir mi?
Evet. Ürün, IEC/EN 60715 standardına uygun 7,5 veya 15mm yüksekliğindeki DIN montaj rayına klipslenebilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamızdan satın alınan EATON 189885 Motor Koruma Şalteri, orijinal ambalajlı ve adınıza faturalı olarak sevk edilir. Ürün kodu ve model bilgisi sevkiyat öncesinde kontrol edilir; garanti süreci üretici ve distribütör uygulamalarına göre yürütülür. Stoklarımızdan hızlı teslimat ve teknik satın alma desteği sağlanır.
