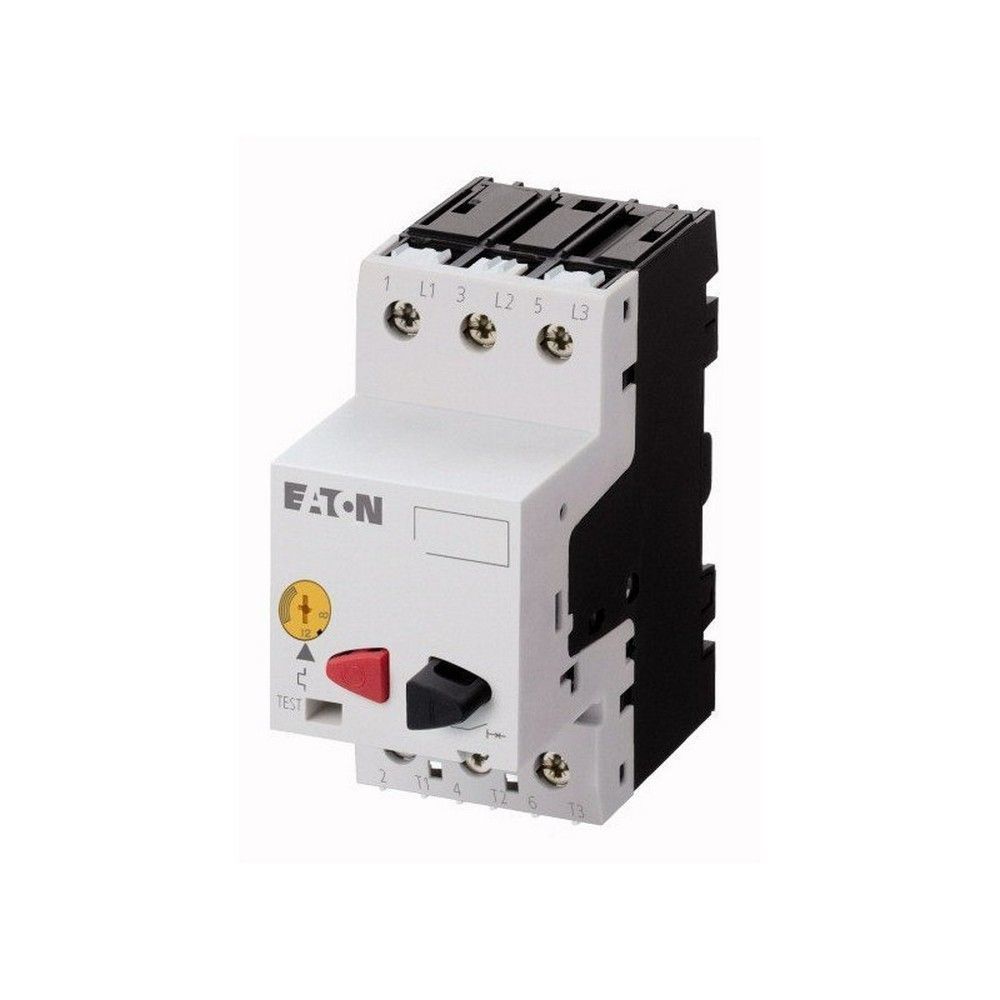

EATON 189883 MOTOR KORUMA ŞALTERİ (PKZM01) 0,4-0,63A
KDV Dahildir.
x
117,90 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON 189883 MOTOR KORUMA ŞALTERİ (PKZM01) 0,4-0,63A |
| Stok Kodu | 189883 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
EATON 189883, PKZM01-0,63-EA model koduna sahip üç kutuplu bir Motor Koruma Şalteri çözümüdür. 0,4-0,63A arasında ayarlanabilen termik aşırı yük koruması, özellikle küçük güçlü üç fazlı motorların kumanda ve dağıtım panolarında motor akımına uygun hassas ayar yapılmasını sağlar. 380/400V AC-3 çalışma koşullarında 0,12kW seviyesine kadar motorlar için kullanılan bu Motor Koruma Şalteri; fan, küçük pompa, kompresör, redüktörlü motor ve makine yardımcı tahrik devrelerinde değerlendirilebilir.
Termomanyetik açma karakteristiği, faz kaybı hassasiyeti ve kısa devre koruması aynı gövdede bir araya getirilmiştir. Motor Koruma Şalteri, kontaktörlü yol verme devrelerinde motorun giriş koruması olarak kullanılabilir. Ürün 400V AC’de 50kA Icu ve Ics kısa devre kesme kapasitesine sahiptir; nihai seçim, tesis kısa devre seviyesi ve pano koordinasyon hesabı dikkate alınarak yapılmalıdır.
Öne Çıkan Üstün Özellikler & Avantajları
- 0,4-0,63A ayar aralığı: Düşük güçlü motorların anma akımına uygun hassas koruma ayarı sağlar.
- Üç kutuplu yapı: Üç faz motor beslemesinin aynı cihaz üzerinden açılıp kapanmasına imkân verir.
- 50kA kesme kapasitesi: 400V AC’de yüksek kısa devre dayanımı sunar.
- Faz kaybı hassasiyeti: Fazlardan birinin kesilmesi durumunda motorun dengesiz çalışmasına karşı koruma sağlar.
- DIN rayı montajı: 7,5 veya 15mm IEC/EN 60715 raylara takılabilir.
- Kompakt pano tasarımı: 45mm genişlikteki gövde, dar pano alanlarında yer tasarrufu sağlar.
Teknik & Donanım Özellikleri
| Teknik Parametre | Değer |
|---|---|
| Marka | EATON |
| Ürün Serisi | PKZM01 |
| Model | PKZM01-0,63-EA |
| Ürün Numarası | 189883 |
| EAN | 4015081878796 |
| Kutup Sayısı | 3 kutuplu |
| Termik Ayar Aralığı | 0,4-0,63A |
| Anma İşletme Gerilimi | 440V AC |
| AC-3 Motor Gücü, 220/230V | 0,09kW |
| AC-3 Motor Gücü, 380/400V | 0,12kW |
| Kesme Kapasitesi Icu / Ics | 50kA, 400V AC |
| Kısa Devre Açma Akımı | 9,8A |
| Açma Teknolojisi | Termomanyetik |
| Faz Kaybı Hassasiyeti | Var |
| Montaj | 7,5 veya 15mm DIN rayı |
| Bağlantı Tipi | Vidalı terminal |
| Ana Kablo Kesiti | 1-6mm² |
| Ana Terminal Sıkma Torku | 1,7Nm |
| Kablo Soyma Uzunluğu | 10mm |
| Koruma Sınıfı | IP20, terminaller IP00 |
| Ürün Ölçüleri | 93 x 90 x 45mm |
| Elektriksel Ömür | 400V AC-3’te 50.000 işlem |
| Standartlar | IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660, UL, CSA |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Motor Koruma Şalteri ayarlanmadan önce motor etiketindeki anma akımı, besleme gerilimi ve faz yapısı mutlaka kontrol edilmelidir. Ayar değeri 0,4-0,63A aralığında motorun gerçek çalışma akımına göre seçilmelidir. Giriş ve çıkış bağlantıları ürün üzerindeki işaretlere uygun yapılmalı, 1-6mm² kabloların izolasyonu yaklaşık 10mm soyulmalı ve ana terminal vidaları 1,7Nm torkla sıkılmalıdır. Motor Koruma Şalteri pano içinde IP20 gövde ve IP00 terminal korumasına sahip olduğundan, enerjili bölümlere erişimi engelleyen pano kapağı ve uygun izolasyon tedbirleri kullanılmalıdır.
Sıkça Sorulan Sorular
EATON 189883 hangi akım aralığında çalışır?
Motor Koruma Şalteri 0,4-0,63A arasında ayarlanabilir. Ayar, motor etiketindeki anma akımına göre yapılmalıdır.
Hangi motorlarda kullanılabilir?
380/400V AC-3 koşullarında 0,12kW seviyesine kadar olan küçük güçlü üç fazlı motorlarda kullanılabilir.
Montaj ve bağlantı tipi nasıldır?
Motor Koruma Şalteri 7,5 veya 15mm DIN rayına takılabilir. Vidalı ana terminaller 1-6mm² kablo kesitini destekler ve 1,7Nm torkla sıkılır.
Ürün orijinal ve faturalı mıdır?
Ürün mağazamızdan orijinal ambalajında, adınıza faturalı ve üretici/distribütör garanti süreçlerine uygun şekilde sevk edilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız stoklarından temin edilen EATON 189883 Motor Koruma Şalteri, orijinal ürün ambalajı ve ürün kodu kontrol edilerek hazırlanır. Siparişleriniz adınıza faturalı olarak sevk edilir. Pano projelerinizde doğru akım aralığı, motor gücü ve aksesuar seçimi için teknik ekibimizden destek alabilirsiniz.
