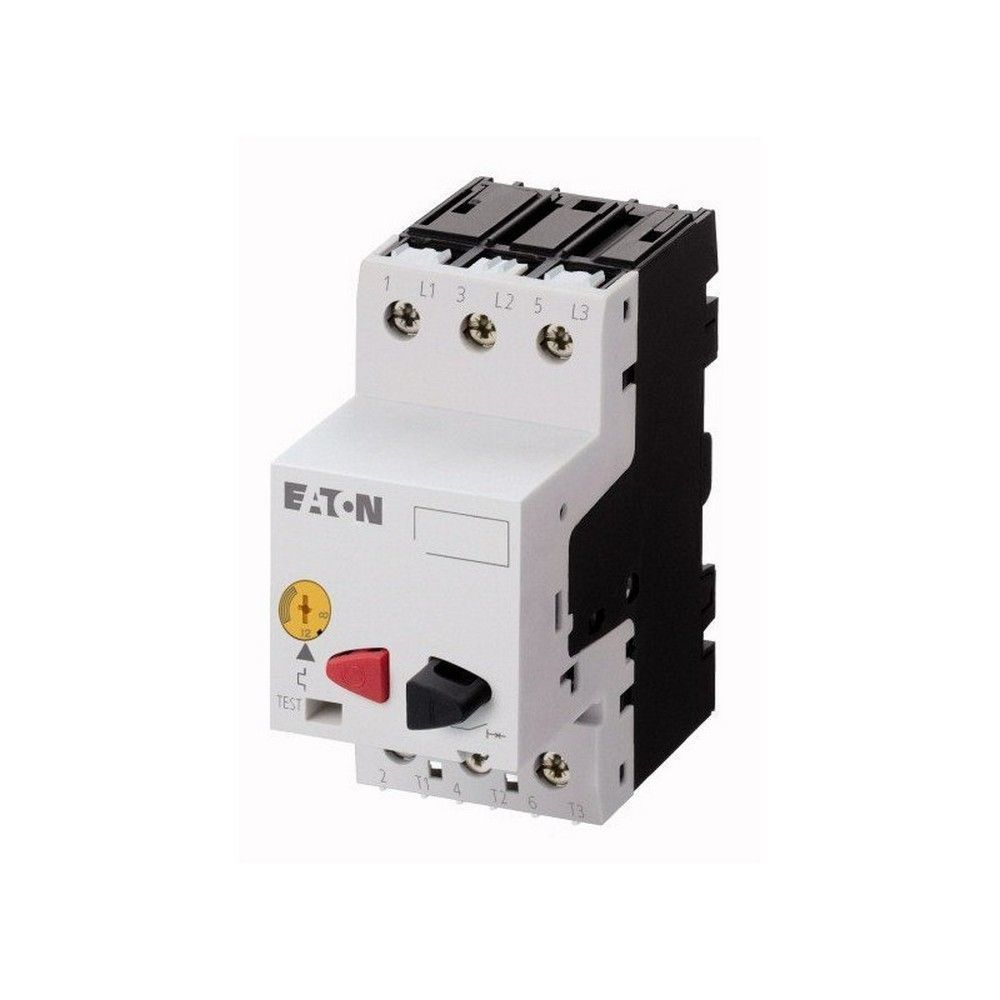

EATON PKZM01-0,4-EA MOTOR KORUMA ŞALTERİ (PKZM01) 0,25-0,4A
KDV Dahildir.
x
117,90 TL den başlayan taksitlerle!
FIRSAT ÜRÜNÜ
| Ürün Adı | EATON PKZM01-0,4-EA MOTOR KORUMA ŞALTERİ (PKZM01) 0,25-0,4A |
| Stok Kodu | 189882 |
| Marka | EATON |
Ürün Detayı
Ürün Tanıtımı & Kullanım Alanları
Eaton PKZM01-0,4-EA Motor Koruma Şalteri, 0,25-0,4A aralığında çalışan üç fazlı küçük güçlü motorların korunması için geliştirilmiş termomanyetik bir motor koruma cihazıdır. Ürün; motor devresini aşırı yük, kısa devre ve faz kaybı gibi işletme koşullarına karşı korumaya yardımcı olur. Motorun gerçek anma akımına göre ayarlanabilen Motor Koruma Şalteri, özellikle 400V AC-3 çalışma geriliminde 0,09kW'a kadar olan motorlarda kullanılır.
Motor Koruma Şalteri; pompa, fan, küçük konveyör, redüktörlü motor, laboratuvar ekipmanı, makine kumanda panosu ve kompakt otomasyon uygulamalarında değerlendirilebilir. Eaton PKZM01 serisi, IE3 verimlilik sınıfındaki motorlar için de uygun bir koruma çözümü olarak konumlandırılır. Üç kutuplu yapı, motor beslemesinin üç fazını aynı cihaz üzerinden kontrol etmeye imkân verir.
Öne Çıkan Üstün Özellikler & Avantajları
- 0,25-0,4A ayar aralığı: Düşük güçlü motorların anma akımına hassas şekilde uyarlanır.
- 3 kutuplu termomanyetik yapı: Üç fazlı motor devrelerinde aşırı yük ve kısa devre koruması sağlar.
- 50kA Icu: 400V AC'de yüksek kısa devre kesme kapasitesi sunar.
- Faz kaybına duyarlı koruma: Faz eksilmesine bağlı motor ısınması riskini azaltmaya yardımcı olur.
- DIN ray montajı: IEC/EN 60715 uyumlu 7,5 veya 15mm raylara takılabilir.
- Vidalı terminal bağlantısı: 1-6mm² aralığındaki uygun iletkenlerle pano bağlantısına imkân verir.
Teknik & Donanım Özellikleri
| Teknik Parametre | Değer |
|---|---|
| Marka | Eaton |
| Seri | PKZM01 |
| Model | PKZM01-0,4-EA |
| Katalog numarası | 189882 |
| Barkod | 4015081878789 |
| Kutup sayısı | 3P |
| Termik ayar aralığı | 0,25-0,4A |
| Anma sürekli akımı | 0,4A |
| AC-3 motor gücü, 400V | 0,09kW |
| AC-3 motor gücü, 230V | 0,06kW |
| Kısa devre açma ayarı | 5,6A |
| Anma kısa devre kesme kapasitesi Icu | 50kA, 400V AC |
| Çalışma gerilimi | 220-690V AC |
| Çalışma sınıfı | Termomanyetik, açma sınıfı 10A |
| Bağlantı tipi | Vidalı terminaller |
| Uygun iletken kesiti | 1-6mm² |
| Koruma sınıfı | IP20 |
| Montaj tipi | IEC/EN 60715 uyumlu DIN rayı |
| Boyutlar | 93 x 45 x 90,5mm |
| Yardımcı kontak | Entegre değildir |
| Düşük gerilim bobini | Entegre değildir |
| Açık ortam çalışma sıcaklığı | -25°C ile +55°C |
Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)
Motor Koruma Şalteri montajından önce motor etiketindeki anma akımı kontrol edilmeli ve ayar düğmesi bu değere uygun konuma getirilmelidir. Ürün, besleme yönü teknik uygulamaya uygun olacak şekilde DIN raya sabitlenir; üç faz giriş ve motor çıkış bağlantıları cihaz üzerindeki devre şemasına göre yapılır. Motor Koruma Şalteri terminallerinde gevşek bağlantı bırakılmamalı, kablo sıyırma uzunluğu uygun tutulmalı ve 1-6mm² iletken aralığına uygun kablo yüksüğü kullanılmalıdır. Üst devrede kısa devre koordinasyonu, pano kısa devre seviyesi ve motorun kalkış karakteristiği ayrıca değerlendirilmelidir.
Sıkça Sorulan Sorular
Eaton PKZM01-0,4-EA Motor Koruma Şalteri hangi akım aralığında ayarlanır?
Ürün 0,25-0,4A arasında ayarlanabilir. Ayar, motorun etiket anma akımına göre yapılmalıdır.
Eaton PKZM01-0,4-EA hangi motorlarda kullanılır?
400V AC-3 çalışma kategorisinde 0,09kW'a kadar olan üç fazlı küçük motorlarda kullanılır.
Motor Koruma Şalteri montajı ve bağlantısı nasıl yapılır?
IEC/EN 60715 uyumlu DIN raya takılır ve ana devre bağlantısı vidalı terminaller üzerinden gerçekleştirilir.
Ürün orijinal mi ve garanti süreci nasıl işler?
Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında gönderilir.
Orijinallik, Garanti & Sevkiyat Güvencesi
Mağazamız, Eaton PKZM01-0,4-EA Motor Koruma Şalteri ürününü katalog numarası 189882 ve barkod bilgisi kontrol edilerek temin eder. Ürün orijinal ambalajında, adınıza düzenlenmiş fatura ile sevk edilir. Sevkiyat öncesinde model, akım ayar aralığı, kutup yapısı ve ürün etiketi kontrol edilerek pano imalatçıları, elektrik ustaları ve teknik satın alma ekipleri için güvenli teslimat süreci sağlanır.
