Ürün Tanıtımı & Kullanım Alanları

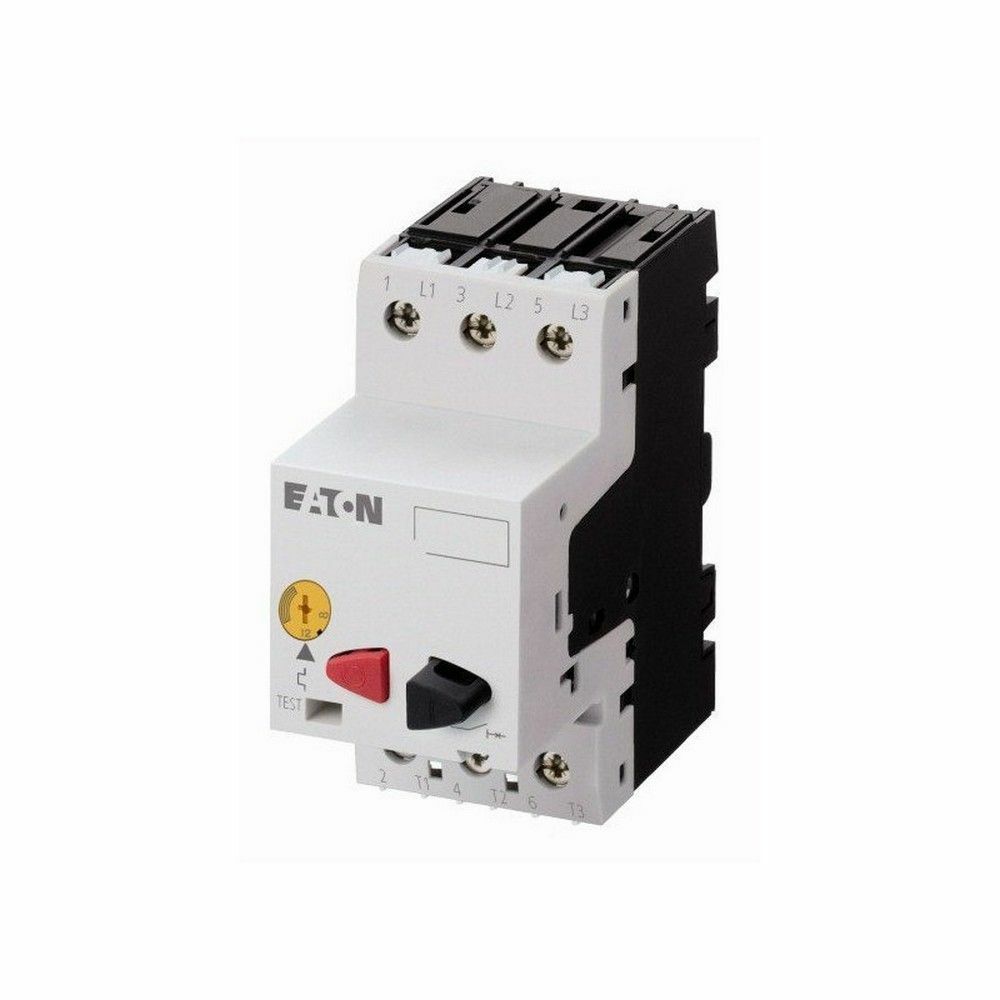

EATON PKZM01-0,16-EA, 0,1-0,16A aralığında ayarlanabilen üç kutuplu bir Motor Koruma Şalteri modelidir. Küçük güçlü üç fazlı motorların aşırı yük, faz kaybı ve kısa devre risklerine karşı korunması amacıyla kumanda panolarında, makine otomasyonlarında, pompa gruplarında, fan sistemlerinde ve kompakt motor yol verme uygulamalarında kullanılır. Motor Koruma Şalteri yapısı; termik aşırı akım koruması, manyetik kısa devre açması ve manuel açma-kapama kumandasını tek gövdede birleştirir.

Ürün 50-60Hz sistemlerde 440V AC anma çalışma gerilimine, 0,16A anma akımına ve 50kA kısa devre kesme kapasitesine sahiptir. Faz kaybına duyarlı çalışma karakteristiği sayesinde üç fazlı motorlarda dengesiz besleme kaynaklı ısınma riskinin azaltılmasına yardımcı olur. Doğru seçilmiş bir Motor Koruma Şalteri, motor etiket akımına göre ayarlandığında daha güvenli ve kararlı bir pano işletimi sağlar.

Öne Çıkan Üstün Özellikler & Avantajları

• Hassas ayar: 0,1-0,16A termik aşırı akım ayar aralığı.
• Üç kutuplu yapı: Üç fazlı motor devrelerinde birlikte açma ve koruma.
• Yüksek kısa devre dayanımı: 400V ve 440V AC seviyelerinde 50kA Icu/Ics.
• Faz kaybı hassasiyeti: IEC/EN 60947-4-1 esaslarına uygun duyarlı koruma fonksiyonu.
• Kompakt montaj: 45mm pano genişliği ve 7,5 veya 15mm DIN raya takılabilme.
• Kolay bağlantı: Vidalı klemens, 1-6mm² kablo kapasitesi ve 1,7Nm sıkma torku.

Teknik & Donanım Özellikleri

Saha & Montaj Rehberi (Uzman Elektrikçi Tavsiyeleri)

Montaj öncesinde motor etiketindeki anma akımını kontrol ederek Motor Koruma Şalteri üzerindeki ayar değerini bu akıma uygun şekilde belirleyiniz. DIN rayına tam oturma sağlandıktan sonra faz giriş ve çıkışlarını doğru sırayla bağlayın; kablo uçlarını yaklaşık 10mm soyun ve klemensleri 1,7Nm torkla sıkın. Ürün IP20 korumalıdır; pano dışında, neme ve toza açık alanlarda ilave muhafaza olmadan kullanılmamalıdır. Kısa devre koordinasyonu, üst koruma cihazı ve motor yol verme kontaktörüyle birlikte değerlendirilmelidir. Faz sırası, izolasyon ve bağlantı torku devreye alma öncesinde mutlaka kontrol edilmelidir. Motor Koruma Şalteri seçimi yalnızca motor gücüne göre değil, motorun gerçek çalışma akımına göre yapılmalıdır.

Sıkça Sorulan Sorular

EATON PKZM01-0,16-EA hangi akım aralığında ayarlanır?

Motor Koruma Şalteri, 0,1A ile 0,16A arasında ayarlanabilir termik koruma aralığına sahiptir.

Ürün kaç kutupludur ve hangi gerilimde çalışır?

Üç kutuplu yapıdadır ve 50-60Hz sistemlerde 440V AC anma çalışma gerilimiyle kullanılır.

Montaj ve kablo bağlantısı nasıl yapılır?

IEC/EN 60715 uyumlu DIN raya takılır. Vidalı klemensler 1-6mm² kablo kabul eder ve önerilen terminal torku 1,7Nm'dir.

Ürün orijinal mi ve garantisi nedir?

Mağazamızdan orijinal ambalajlı, adınıza faturalı ve üretici veya distribütör garanti koşulları kapsamında temin edilir.

Orijinallik, Garanti & Sevkiyat Güvencesi

EATON PKZM01-0,16-EA ürününü mağazamız güvencesiyle, üretici ürün kodu ve barkod bilgileri doğrulanmış şekilde sunuyoruz. Ürün orijinal ambalajında, adınıza düzenlenmiş fatura ile sevk edilir. Pano imalatı, bakım ve otomasyon projelerinde ihtiyaç duyduğunuz teknik yönlendirme için satış öncesi destek sağlıyor; stoklarımızdan güvenli ambalajlama ve hızlı sevkiyat süreçleriyle teslimat gerçekleştiriyoruz.
